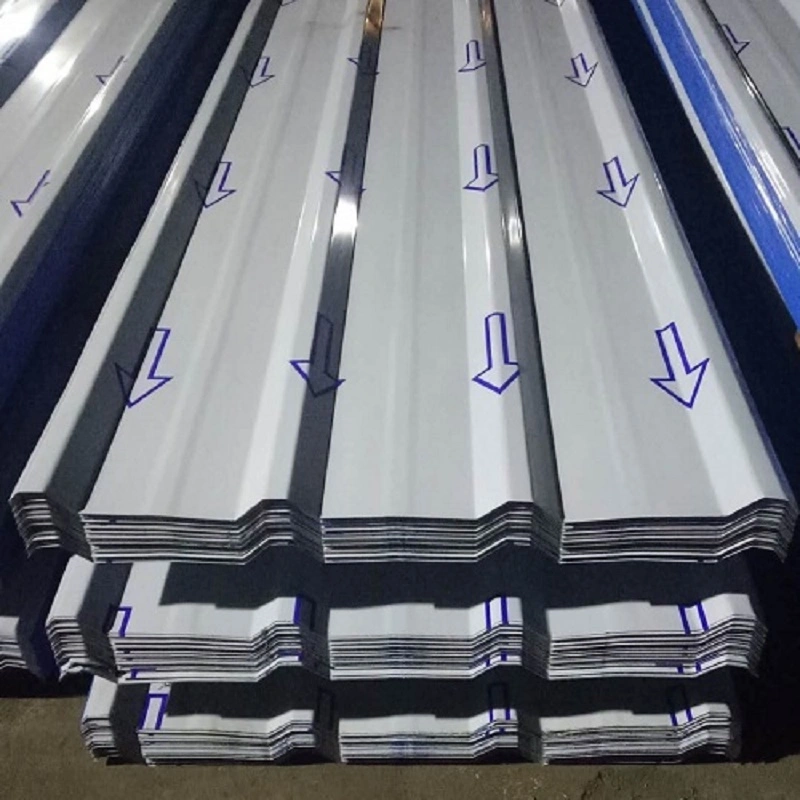

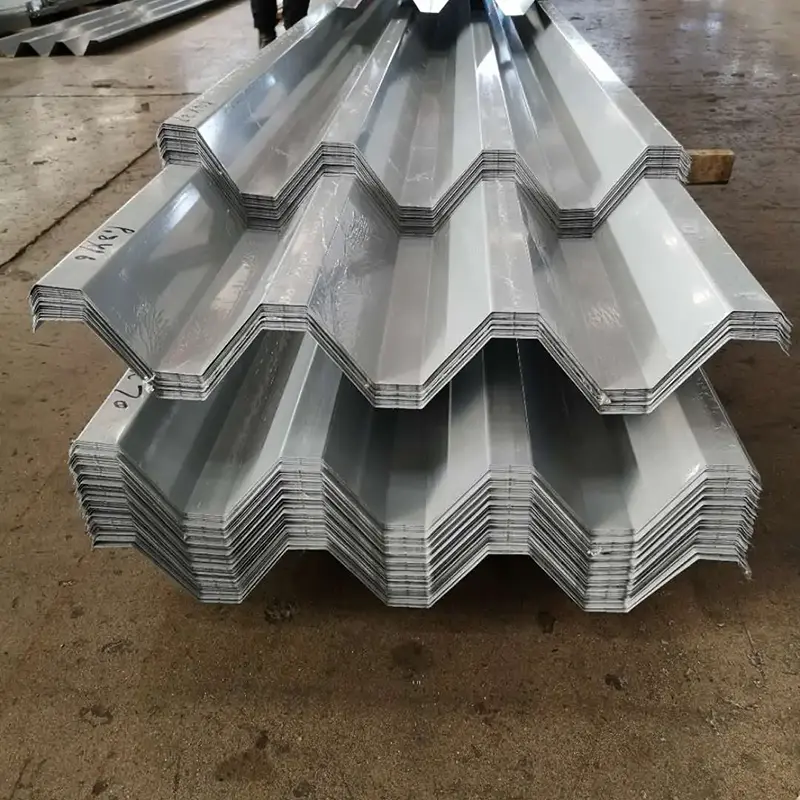

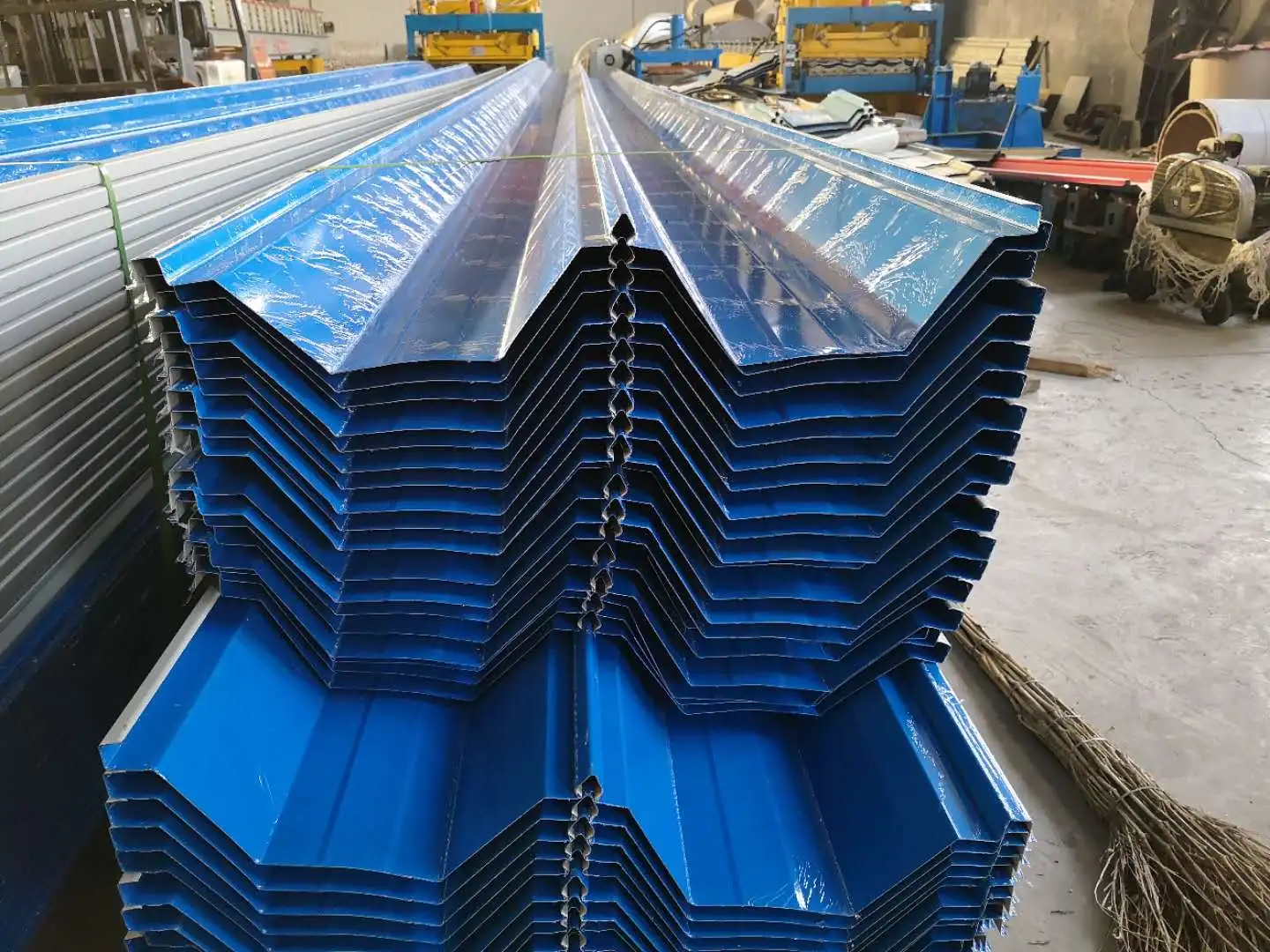

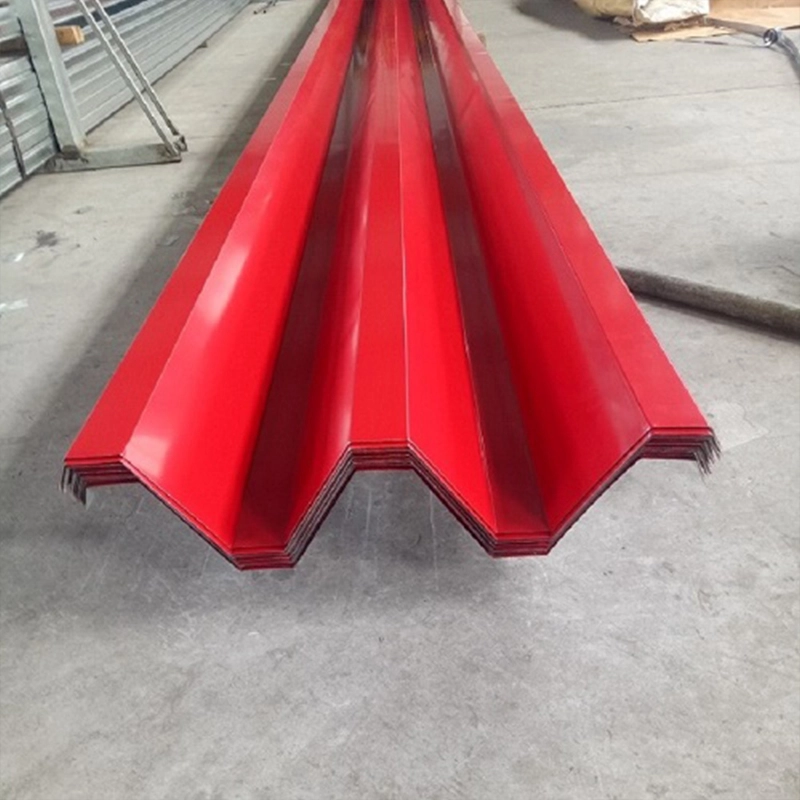

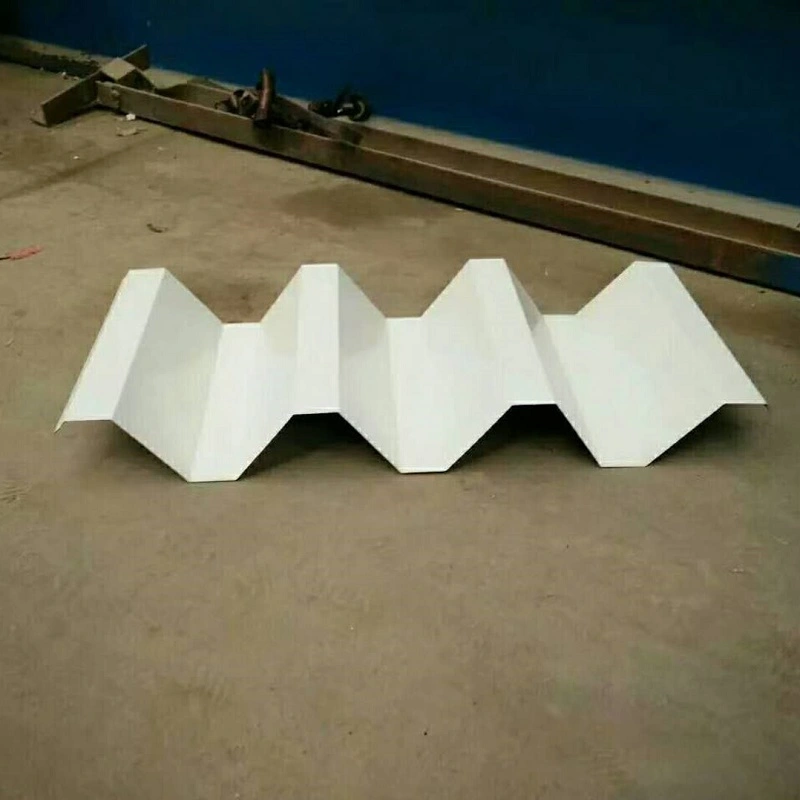

دھاتی چھت سازی کے پینل پروفائل شدہ اسٹیل کی چادریں ہیں جو کولڈ رول سے دھاتی کنڈلی بناتی ہیں جو مسلسل پیداواری خطوط پر نالیدار کراس سیکشنز میں بنتی ہیں۔ وہ چھت سازی، دیوار پر چڑھنے اور فرش کی سجاوٹ کے لیے استعمال ہوتے ہیں۔ پسلیوں والا یا نالیدار پروفائل پسلی کی سمت کے ساتھ پتلی شیٹ کی موڑنے والی سختی کو بڑھاتا ہے، جس سے 0.5 ملی میٹر سے 1.5 ملی میٹر کی موٹائی والے پینل چھت کا بوجھ اٹھا سکتے ہیں۔ SENBO دھاتی چھتوں کے پروفائلز کے لیے مخصوص رول بنانے والی لائنوں کو چلاتا ہے اور ونڈ اپ لفٹ کی تصدیق کے لیے اندرون ملک جانچ کی صلاحیت کو برقرار رکھتا ہے۔ پروڈکشن چیک میں دھات کی بنیادی موٹائی، پیداوار کی طاقت، پروفائل جیومیٹری، اور سطح کوٹنگ کے معیار کا احاطہ کیا جاتا ہے۔
دھاتی چھت سازی کے نظام اکثر ملٹی لیئر کمپوزٹ ڈیزائن کا استعمال کرتے ہیں۔ Guangzhou Baiyun Airport ٹرمینل 3 پروجیکٹ میں، نیچے سے اوپر تک چھت کی تعمیر میں جستی پرائمری پورلن، ایک سوراخ شدہ Al-Zn کوٹیڈ پروفائلڈ اسٹیل بیس شیٹ، ایک بخارات کی رکاوٹ، آواز کو جذب کرنے والی چٹان کی اون، جستی سیکنڈری پورلن، تھرمل انسولیشن، اسٹیل، ایک گرم، شہوت انگیز اور گرم پانی شامل ہیں۔ TPO واٹر پروفنگ جھلی، سٹینلیس سٹیل فکسنگ کلپس، شور کم کرنے والا فوم، سٹینلیس سٹیل کی چھت کے پینل، اور سٹینلیس سٹیل کیپس۔ یہ اسمبلی سٹرکچرل سپورٹ، تھرمل موصلیت، واٹر پروفنگ، آواز جذب اور بجلی سے تحفظ کو یکجا کرتی ہے۔
| کارکردگی کا اشارہ | پیرامیٹر / تفصیلات | بنیاد یا ریمارکس |
|---|---|---|
| نفاذ کا معیار | GB/T 12755-2008 | عمارت کے لیے پروفائل شدہ اسٹیل شیٹس |
| بنیادی مواد | جستی / AlZn لیپت / رنگ لیپت / Al Mg-Mn / سٹینلیس سٹیل | ماحول اور پروجیکٹ کی کلاس کی بنیاد پر منتخب کیا گیا۔ |
| عام موٹائی | چھتوں کے پینلز کے لیے 0.5–1.5 ملی میٹر؛ سٹینلیس سٹیل کے لیے 0.5 ملی میٹر | پروفائل اور لوڈ کی ضروریات پر منحصر ہے۔ |
| پیداوار کی طاقت | 220–550 MPa | بیس میٹریل گریڈ پر منحصر ہے۔ |
| Al-Mg-Mn کثافت | 2.73 گرام/cm³ | اسٹیل کا تقریباً ایک تہائی |
| ہوا کے دباؤ کی مزاحمت | سٹینلیس سٹیل ویلڈیڈ سسٹم کے لیے ≥18 kPa | زمرہ 17 ٹائفون کے برابر |
| واٹر پروف گریڈ | گریڈ I | سیلانٹ کے انحصار کے بغیر ساختی واٹر پروفنگ |
| ڈیزائن سروس لائف | 15-50 سال | Al-Mg-Mn پینلز 50 سال سے زیادہ ہیں۔ |

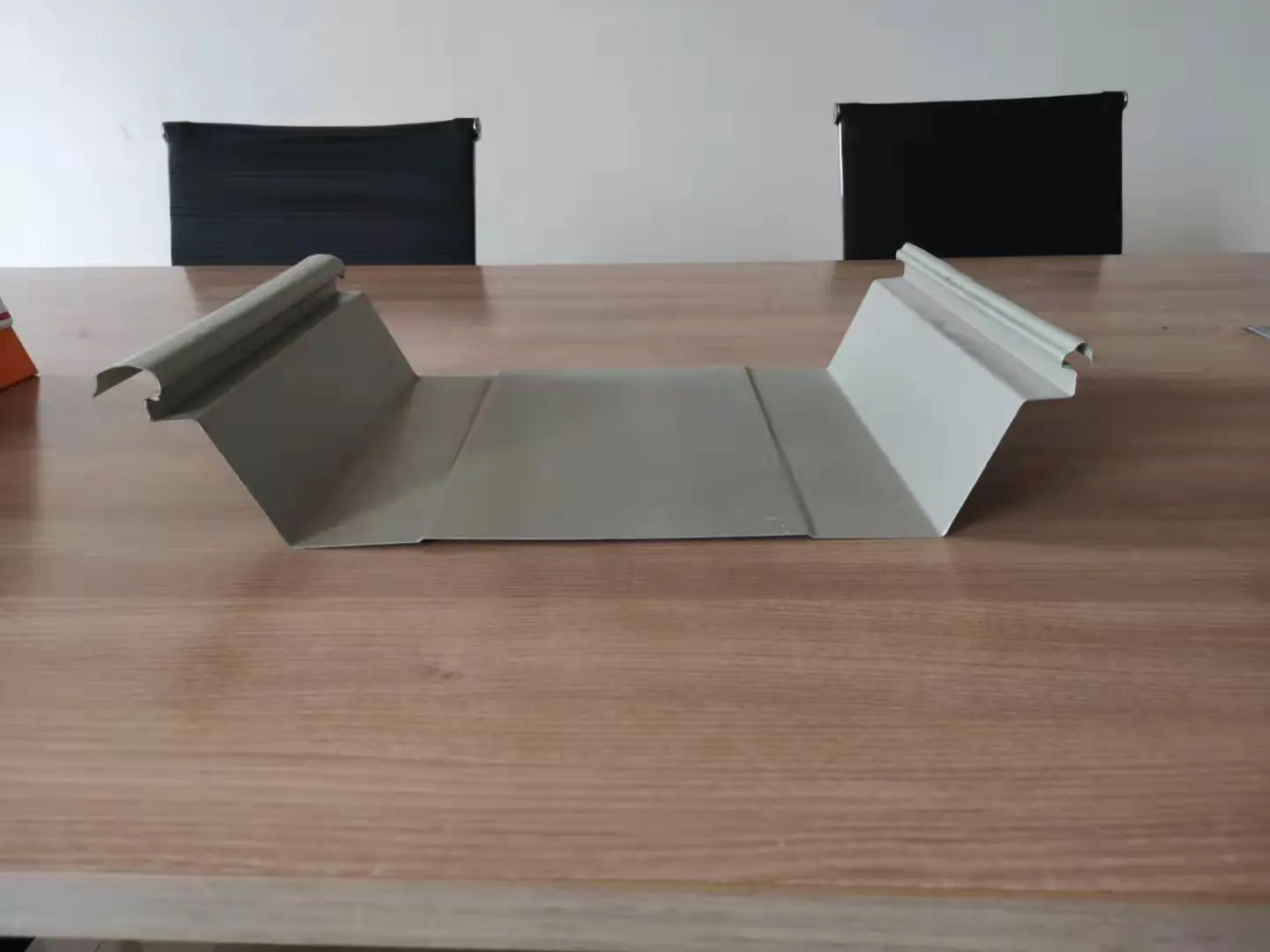

| تنصیب کا نظام | اسٹینڈنگ سیون / مسلسل ویلڈنگ | چھپا ہوا بندھن |
ساحلی عوامی عمارات چھت کی ہوا کی مزاحمت پر انتہائی مطالبات رکھتی ہیں۔ Guangzhou Baiyun ہوائی اڈے کے ٹرمینل 3 پر، مسلسل ویلڈڈ سٹینلیس سٹیل کی چھت کے نظام نے سٹیٹک ونڈ اپلفٹ ٹیسٹنگ کی اور 18.2 kPa کی گنجائش ریکارڈ کی، جو کہ زمرہ 17 کے طوفان کے برابر ہے۔ مقابلے کے لیے، روایتی ایلومینیم-میگنیشیم-مینگنیج کھڑے سیون چھتیں عام طور پر زمرہ 12 کی شرائط کے خلاف مزاحمت کرتی ہیں۔ ونڈ سکشن رویے پر تحقیق آپس میں جڑی ہوئی سیون اور سپورٹ بریکٹ کنکشن کو سب سے کمزور نقطہ کے طور پر ظاہر کرتی ہے، جس میں ہدفی کمک کی ضرورت ہوتی ہے۔ گریٹر بے ایریا کلچرل اینڈ اسپورٹس سینٹر اسٹیڈیم اسی طرح کے ویلڈڈ انداز کا استعمال کرتا ہے اور لیبارٹری ٹیسٹوں میں 21 کے پی اے حاصل کرتا ہے۔
چھت کی پنروکنگ ساختی ترتیب سے آتی ہے، لاگو سیلنٹ سے نہیں۔ اسٹینڈنگ سیون پینلز پوری لمبائی کے پہلے سے لگائی گئی سیلنٹ اور مقفل سیون استعمال کرتے ہیں، جس سے سطح پر کوئی سوراخ یا رساو نہیں ہوتا ہے۔ مسلسل ویلڈیڈ سٹینلیس سٹیل کا طریقہ پوری لمبائی والی ویلڈنگ کے ذریعے ایک غیر ٹوٹی ہوئی سطح بناتا ہے، پانی کی مزاحمت کو مزید بہتر بناتا ہے۔ کم از کم چھت کی نکاسی کی ڈھلوان 5% تجویز کی جاتی ہے۔ گرت کا پروفائل قدرتی نکاسی آب کے راستے کے طور پر کام کرتا ہے، جو پانی کو جلدی سے کانوں کی طرف لے جاتا ہے۔
درجہ حرارت کی تبدیلیوں کی وجہ سے دھاتی پینل پھیلتے اور سکڑتے ہیں۔ کھڑے سیون سسٹم اس حرکت کو ٹی کے سائز کے سلائیڈنگ بریکٹ کے ذریعے جذب کرتے ہیں جو پینلز کو چھت کی ڈھلوان کے ساتھ آزادانہ طور پر حرکت کرنے دیتے ہیں۔ Guangzhou Baiyun ہوائی اڈے کے ٹرمینل 3 پر، ویلڈڈ کنکشنز تھرمل تناؤ کو چھوڑنے کے لیے ٹرانسورس کوررگیشن پروفائل کے ساتھ مل کر کام کرتے ہیں۔ دونوں طریقے نقصان کو روکتے ہیں جو دوسری صورت میں محدود تھرمل حرکت کے نتیجے میں ہوں گے۔
گریٹر بے ایریا کلچرل اینڈ اسپورٹس سنٹر نے واٹر پروفنگ جھلی کے نیچے چھت کی تمام تہوں کے لیے ماڈیولر تعمیراتی حکمت عملی کا اطلاق کیا۔ کارکنوں نے 78,000 m² چھت کو 878 آزاد ماڈیولز میں تقسیم کیا، ہر ماڈیول کو زمینی سطح پر جمع اور ویلڈنگ کیا، پھر مکمل شدہ یونٹوں کو جگہ پر لہرایا۔ اس نقطہ نظر نے تنصیب کی کارکردگی میں 30 فیصد اضافہ کیا اور مادی فضلہ کو تقریباً 2 فیصد تک رکھا۔
چھت کے پینل سیدھے، مڑے ہوئے، یا پنکھے کی شکل میں بنائے جا سکتے ہیں تاکہ سنگل گھماؤ، ڈبل گھماؤ، اور کروی تعمیراتی سطحوں سے مماثل ہو۔ اینجی، ژی جیانگ میں "ٹو ماؤنٹینز" فیوچر سائنس اینڈ ٹیکنالوجی سٹی کے ثقافتی اور آرٹ سینٹر میں، دھات کی چھت بانس کے پتوں کی بارہ بڑی شکلیں بناتی ہے۔ تعمیراتی رواداری کو قابل قبول حدود میں رکھنے کے لیے BIM ماڈلنگ اور 3D سکیننگ کا اطلاق کیا گیا۔
ایک مسلسل ویلڈڈ سٹینلیس سٹیل کا نظام سب سے زیادہ ہوا کی مزاحمت پیش کرتا ہے اور اکثر ٹائفون کے شکار علاقوں کے لیے مخصوص کیا جاتا ہے۔ اسٹینڈنگ سیون سسٹم ایک قابل عمل آپشن رہتے ہیں جب سیون اور کلپ کی تفصیلات کو ونڈ اپلفٹ حساب کے مطابق تقویت دی جاتی ہے۔
کھڑے سیون سسٹم سلائیڈنگ کلپس استعمال کرتے ہیں جو ڈھلوان کے ساتھ حرکت کرنے کی اجازت دیتے ہیں۔ ویلڈڈ سسٹم میں ٹرانسورس کوریگیشن یا توسیعی جوڑ شامل ہو سکتے ہیں۔ مناسب طریقہ چھت کی جیومیٹری اور متوقع درجہ حرارت کی حد پر منحصر ہے۔
معائنے کے معمولات میں فاسٹنر کی سختی، پینل کی حالت، نکاسی کے راستے میں رکاوٹیں، اور دخول میں سیلنٹ کی سالمیت کا احاطہ کرنا چاہیے۔ کھڑے سیون سسٹم کو عام طور پر کم دیکھ بھال کی ضرورت ہوتی ہے کیونکہ کوئی فاسٹنر سامنے نہیں آتا ہے۔
ایک نئی دھات کی چھت بعض اوقات موجودہ چھت پر نصب کی جا سکتی ہے اگر ڈھانچہ اضافی بوجھ اٹھا سکتا ہے اور موجودہ سطح موزوں ہے۔ ایک ساختی انجینئر کو کوئی بھی فیصلہ کرنے سے پہلے موجودہ حالات کا جائزہ لینا چاہیے۔
سپلائرز کو بیس میٹل، کوٹنگ کی موٹائی کے ریکارڈ، اور پینل ڈائمینشنل رپورٹس کے لیے مل ٹیسٹ سرٹیفکیٹ فراہم کرنا چاہیے۔ ونڈ لوڈ کے مخصوص معیار والے پروجیکٹس کو فراہم کیے جانے والے نظام کی درست ترتیب کے لیے ونڈ اپ لفٹ ٹیسٹ ڈیٹا کی درخواست کرنی چاہیے۔ چیک وصول کرنے والی سائٹ کو تنصیب سے پہلے مواد کے درجات، پینل کی لمبائی اور سطح کی حالت کی تصدیق کرنی چاہیے۔
