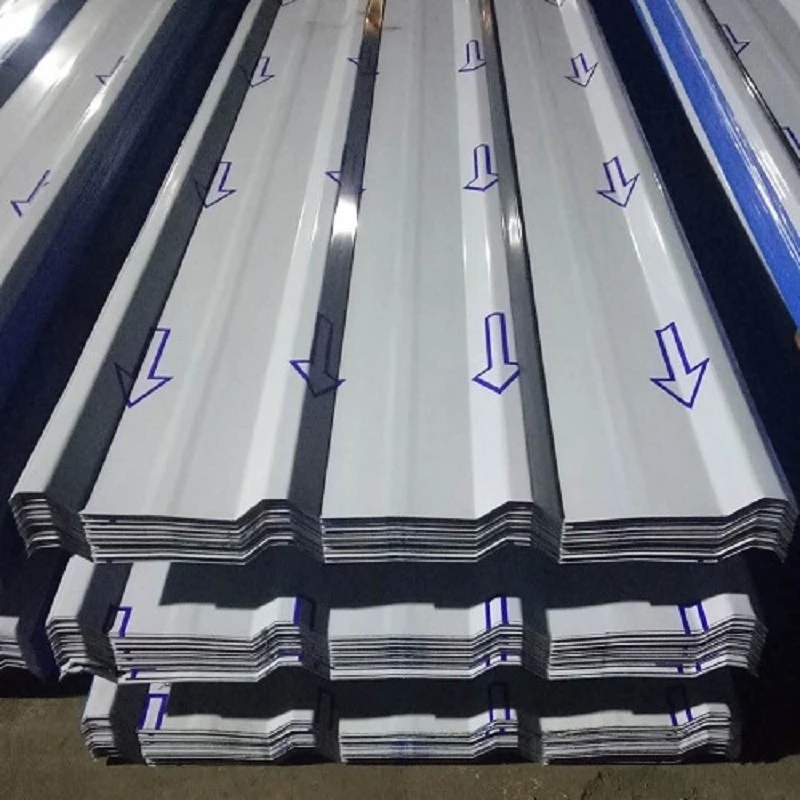

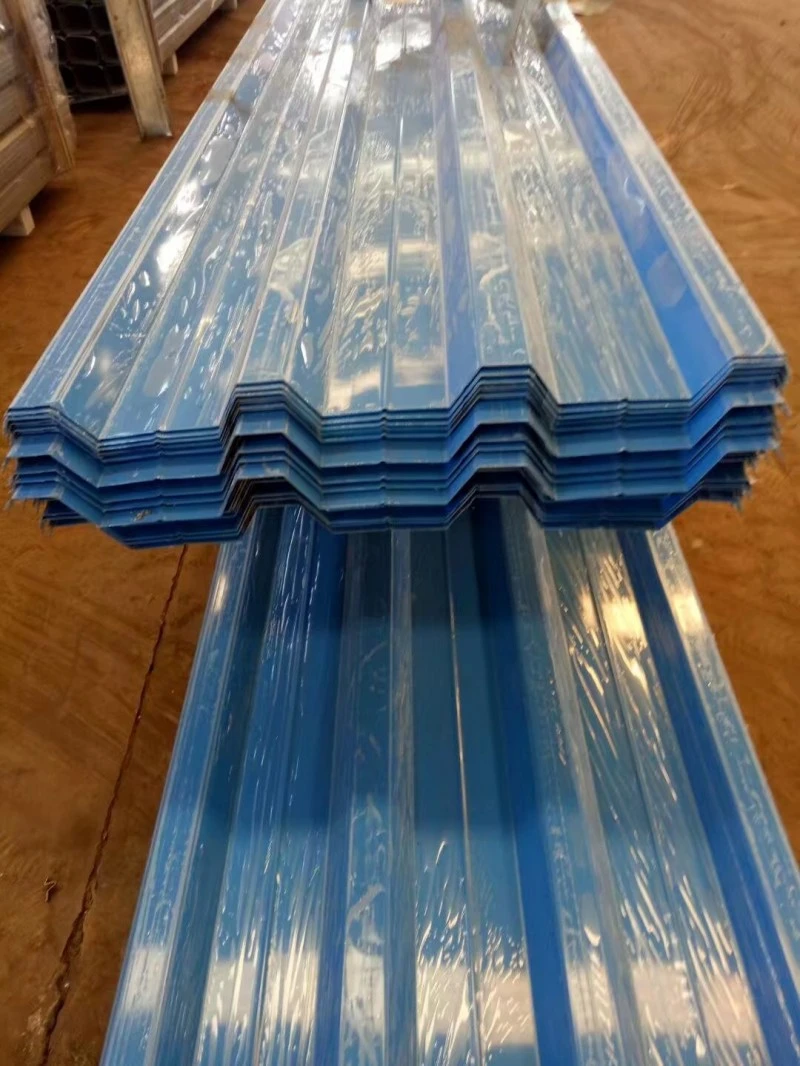

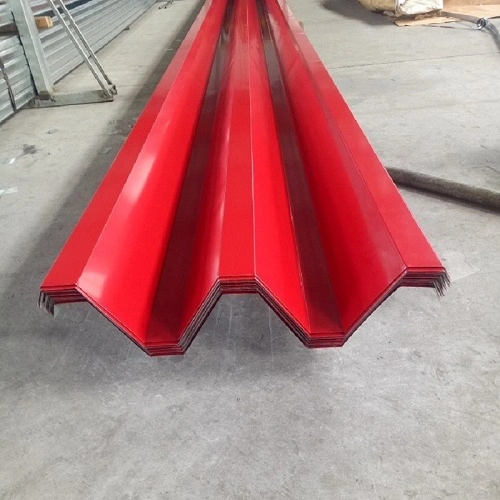

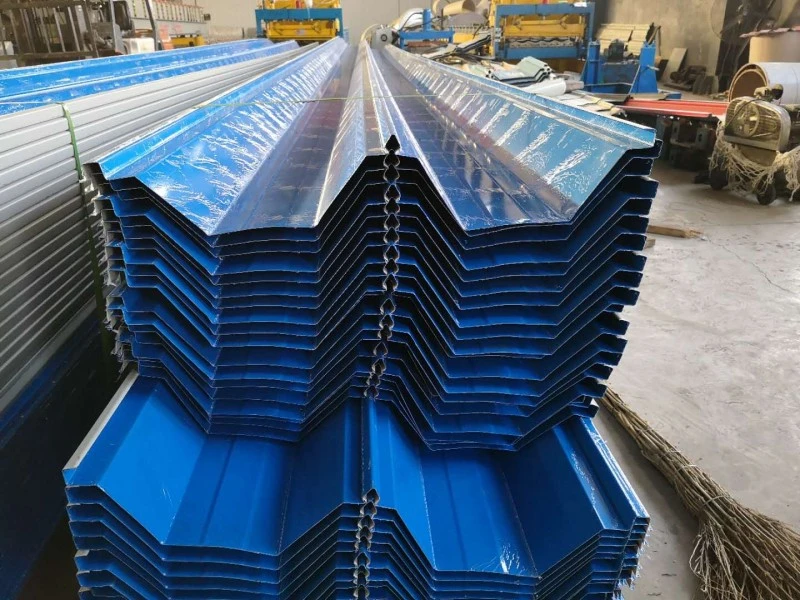

دھاتی چھت کی چادریں سٹیل یا کھوٹ کے کنڈلیوں سے رول سے بنی ہوئی نالیدار پروفائلز میں استعمال ہوتی ہیں جو چھت اور دیوار کی چادر کے لیے استعمال ہوتی ہیں۔ کوائل کے مواد میں ہاٹ ڈِپ گالوانائزڈ اسٹیل، ال-زین کوٹیڈ اسٹیل، پری پینٹ شدہ اسٹیل، ایلومینیم-میگنیشیم-مینگنیج الائے، اور سٹینلیس سٹیل شامل ہیں۔ نالیدار پروفائل پسلی کی سمت کے ساتھ موڑنے کی سختی کو بڑھاتا ہے، جس سے 0.5 ملی میٹر سے 1.5 ملی میٹر تک پتلی چادریں چھت کا بوجھ اٹھانے کی اجازت دیتی ہیں۔ SENBO ان پینلز کو میٹریل سرٹیفکیٹ اور پروفائل معائنہ کے ریکارڈ فراہم کرتا ہے، اور پیداواری عمل میں پسلیوں کی جیومیٹری، شیٹ کی موٹائی، اور کوٹنگ کی حالت پر باقاعدہ جانچ شامل ہوتی ہے۔
ایک مکمل دھاتی چھت کا نظام عام طور پر متعدد تہوں کا استعمال کرتا ہے۔ سٹینلیس سٹیل کی بیرونی شیٹ کے ساتھ ہوائی اڈے کے ٹرمینل کی چھت میں نیچے سے اوپر تک شامل ہو سکتے ہیں: جستی پرائمری پرلنس، ایک سوراخ شدہ Al-Zn کوٹیڈ بیس شیٹ، بخارات پر قابو پانے کی ایک تہہ، آواز کو جذب کرنے والی چٹان کی اون، جستی سیکنڈری پورلن، تھرمل موصلیت والی چٹان کی اون، ایک شیٹ لیس پیو، پانی سے بھرا ہوا پانی۔ سٹیل فکسنگ بریکٹ، صوتی فوم، سٹینلیس سٹیل کی چھت کا پینل، اور سٹینلیس سٹیل کی ٹوپی۔ یہ اسمبلی سٹرکچرل سپورٹ، تھرمل کنٹرول، ہوا اور بخارات کا انتظام، صوتی کارکردگی، اور موسم سے تحفظ کو یکجا کرتی ہے۔
| کارکردگی کا اشارہ | پیرامیٹر / تفصیلات | بنیاد یا ریمارکس |
|---|---|---|
| ایگزیکٹو سٹینڈرڈ | GB/T 12755-2008 | عمارت کے لیے پروفائل شدہ اسٹیل شیٹس |
| ڈیزائن حوالہ جات | 24CJ113-1، 26CJ113-5 | دھاتی شیٹ کی عمارتوں کے لیے قومی معیاری ڈیزائن کی تفصیلات |
| بنیادی مواد | جستی / AlZn لیپت / پہلے سے پینٹ / Al Mg-Mn / سٹینلیس سٹیل | ماحول کی بنیاد پر منتخب کیا گیا۔ |
| عام موٹائی | 0.5–1.5 ملی میٹر | سٹینلیس سٹیل عام طور پر 0.5 ملی میٹر |
| پیداوار کی طاقت | 210–550 MPa | بیس میٹریل گریڈ پر منحصر ہے۔ |
| جستی ماس | 40–275 گرام/m² | دو طرفہ کوٹنگ |
| ہوا کے دباؤ کی مزاحمت | ویلڈیڈ سٹینلیس سٹیل کے نظام کے لئے ≥18 kPa | زمرہ 17 ٹائفون کے برابر |
| واٹر پروف گریڈ | گریڈ I | ساختی واٹر پروفنگ |
| ڈیزائن سروس لائف | 15-50 سال | بنیادی مواد پر منحصر ہے۔ |
Guangzhou Baiyun بین الاقوامی ہوائی اڈے کے ٹرمینل 3 پر مسلسل ویلڈیڈ سٹینلیس سٹیل کی چھت کو ونڈ ٹنل اور سٹیٹک اپلفٹ ٹیسٹ سے گزرنا پڑا۔ ریکارڈ کی گئی گنجائش 18.2 kPa تھی، جو کہ زمرہ 17 کے طوفان کے مساوی ہے۔ مقابلے کے لیے، روایتی ایلومینیم-میگنیشیم-مینگنیج کھڑے سیون چھتیں عام طور پر زمرہ 12 کی شرائط کے خلاف مزاحمت کرتی ہیں۔ گریٹر بے ایریا کلچرل اینڈ اسپورٹس سنٹر اسٹیڈیم ایمبیڈڈ مسلسل ویلڈڈ سٹینلیس سٹیل کی چھت کا نظام استعمال کرتا ہے اور لیبارٹری ٹیسٹ میں 21 kPa تک پہنچ گیا ہے۔ مسلسل ویلڈنگ کا نقطہ نظر ایک کمزور نقطہ کے طور پر انٹر لاکنگ سیون کو ختم کرتا ہے اور مجموعی طور پر بلندی کی مزاحمت کو بہتر بناتا ہے۔

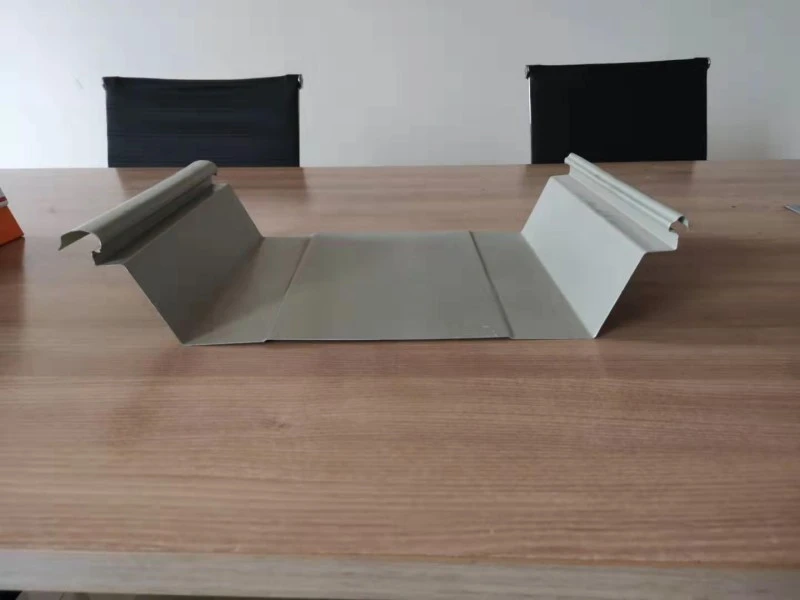

کھڑے سیون سسٹم جوائنٹ میں پہلے سے لگائی گئی سیلنٹ کے ساتھ میکانکی طور پر بند سیون کے ذریعے موسم کی سختی حاصل کرتے ہیں۔ ویلڈڈ سٹینلیس سٹیل کے نظام مکمل لمبائی والی ویلڈنگ کا استعمال کرتے ہیں تاکہ سیون کے سوراخوں کے بغیر مسلسل سطح بنائی جا سکے۔ گریٹر بے ایریا کلچرل اینڈ اسپورٹس سینٹر میں، نکاسی آب کے ڈیزائن میں بہتر گٹر اور پانی کو برقرار رکھنے والی دیواریں شامل تھیں۔ واٹر پروفنگ پرت کے ذریعے فاسٹنر کے دخول سے بچنے کے لیے دھات کی سطح کے نیچے ایک ڈبل پرت کی لچکدار جھلی کا استعمال کیا گیا تھا۔
چھت کی لمبی دوڑ میں تھرمل توسیع اور سکڑاؤ کو ایڈجسٹ کیا جانا چاہیے۔ Guangzhou Baiyun ہوائی اڈے کے ٹرمینل 3 پر، ویلڈڈ کنکشنز تھرمل تناؤ کو جذب کرنے کے لیے پینل پروفائل میں ٹرانسورس کوریگیشن کے ساتھ مل کر کام کرتے ہیں۔ یہ نقطہ نظر وقت کے ساتھ ساتھ چھت کی ساختی سالمیت کو برقرار رکھنے میں مدد کرتا ہے اور مقررہ مقامات پر تھکاوٹ کے پھٹنے کے خطرے کو کم کرتا ہے۔
گریٹر بے ایریا کلچرل اینڈ اسپورٹس سینٹر نے چھت کے ڈھانچے کے لیے واٹر پروف جھلی کے نیچے ایک ماڈیولر حکمت عملی استعمال کی۔ 78,000 m² چھت کو 878 ماڈیولز میں تقسیم کیا گیا تھا، جنہیں جمع کیا گیا اور زمین پر ویلڈ کیا گیا اور پھر پوزیشن میں لہرایا گیا۔ اس طریقہ نے تنصیب کی کارکردگی میں 30% اضافہ کیا اور مادی فضلہ کو 2% کے قریب رکھا، خاص طور پر پیچیدہ خمیدہ چھت کے جیومیٹریوں کے لیے فائدہ مند۔
سپلائرز کو بیس میٹل، کوٹنگ کی موٹائی کی رپورٹس، اور پینل پروفائل ڈائمینشنل چیکس کے لیے مل ٹیسٹ سرٹیفکیٹ فراہم کرنا چاہیے۔ ونڈ لوڈ کی مخصوص ضروریات والے پروجیکٹس کے لیے، نظام کی درست ترتیب کے لیے ونڈ اپ لفٹ ٹیسٹ رپورٹس دستیاب ہونی چاہئیں۔ سائٹ پر ملنے والے معائنے کو تنصیب شروع ہونے سے پہلے مواد کے درجات، پینل کی لمبائی، پسلیوں کے پروفائلز، اور سطح کی حالت کی تصدیق کرنی چاہیے۔
سٹینلیس سٹیل کے پینلز کی مسلسل ویلڈنگ سب سے زیادہ ماپا ہوا ہوا کی بلندی کی مزاحمت پیش کرتی ہے اور اکثر طوفان کے شکار علاقوں کے لیے مخصوص کی جاتی ہے۔ جب سیون اور کلپ کی تفصیلات کو ونڈ ٹنل یا اپلفٹ ٹیسٹ ڈیٹا کے مطابق مضبوط کیا جاتا ہے تو کھڑے سیون سسٹم بھی اچھی کارکردگی کا مظاہرہ کر سکتے ہیں۔
کھڑے سیون سسٹم سلائیڈنگ کلپس استعمال کرتے ہیں جو چھت کی ڈھلوان کے ساتھ حرکت کرتے ہیں۔ ویلڈڈ سسٹم میں ٹرانسورس کوریگیشن یا توسیعی جوڑ شامل ہو سکتے ہیں۔ عمارت کے جیومیٹری اور درجہ حرارت کی حد کی بنیاد پر چھت کے نظام کے ڈیزائنر سے مخصوص طریقہ کی تصدیق ہونی چاہیے۔
وقفے وقفے سے معائنے میں ڈھیلے بندھنوں، خراب شدہ پینلز، مسدود نکاسی کے راستے، اور دخول کے وقت سیلنٹ کی حالت کی جانچ کرنی چاہیے۔ کھڑے سیون اور ویلڈڈ سسٹمز کو عام طور پر بے نقاب فاسٹنر چھتوں کے مقابلے میں کم دیکھ بھال کی ضرورت ہوتی ہے کیونکہ فاسٹنر موسم سے براہ راست متاثر نہیں ہوتے ہیں۔
بعض صورتوں میں، موجودہ چھت پر ایک نئی دھات کی چھت رکھی جا سکتی ہے اگر ڈھانچہ اضافی بوجھ کو سہارا دے سکے اور موجودہ سطح ہم آہنگ ہو۔ ایک ساختی انجینئر کو موجودہ حالات کا جائزہ لینا چاہیے اور اس بات کی تصدیق کرنی چاہیے کہ اٹیچمنٹ کی تفصیلات موزوں ہیں۔
