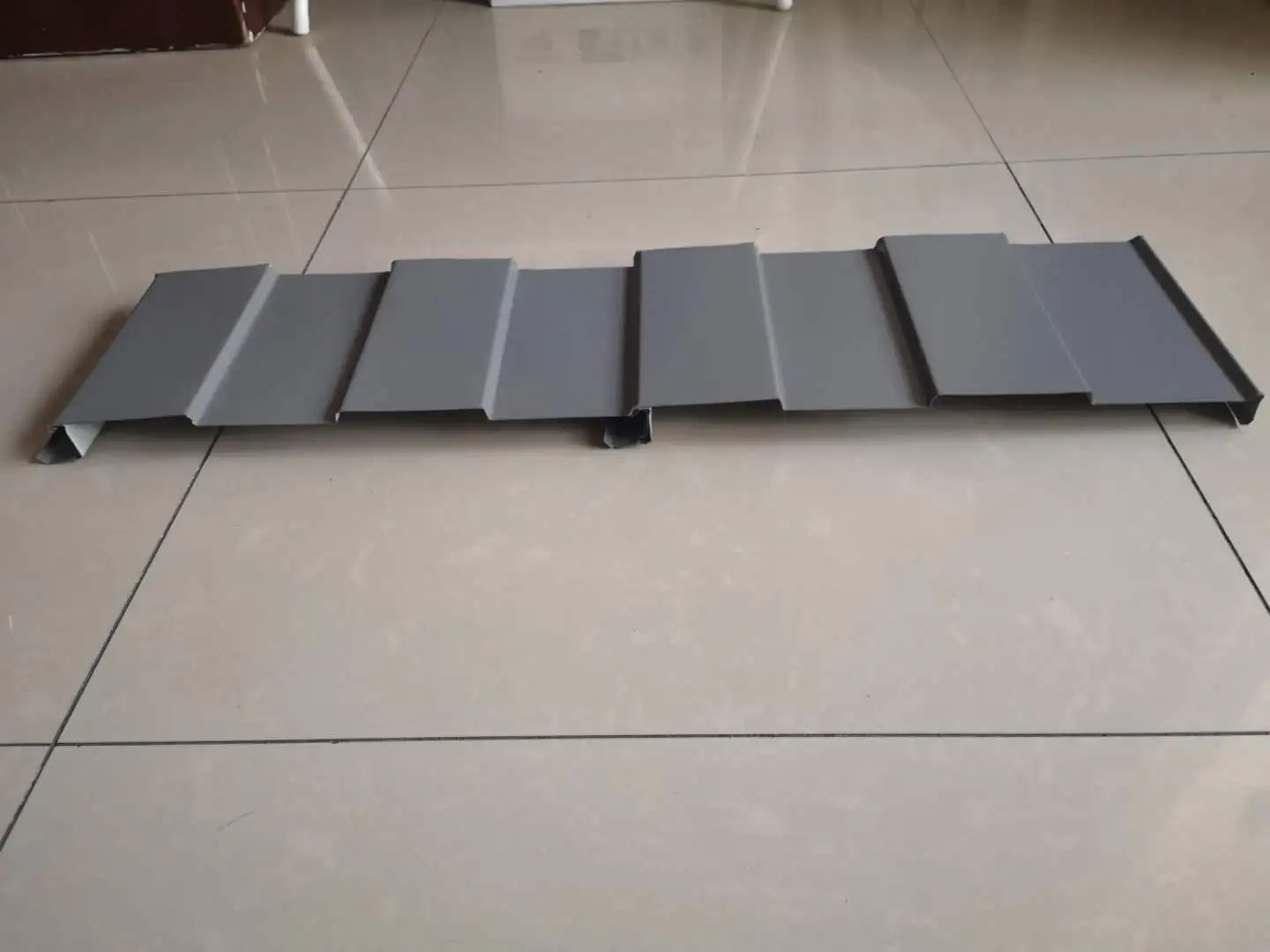

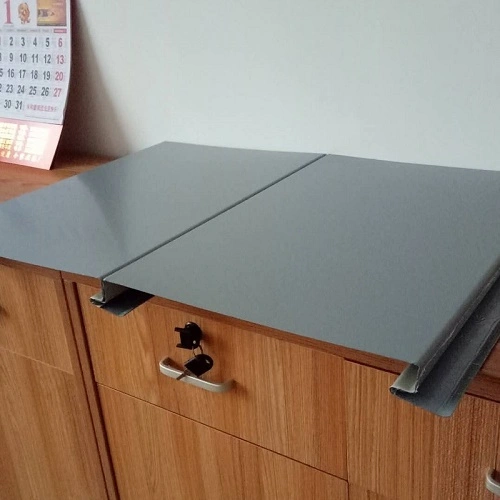

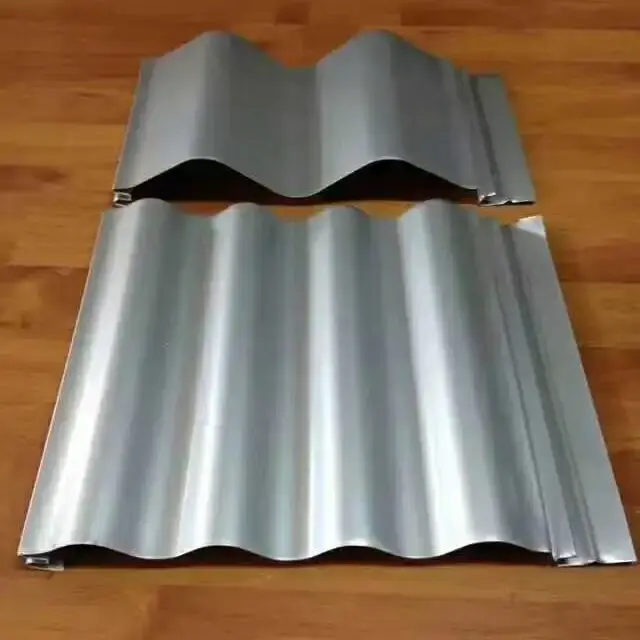

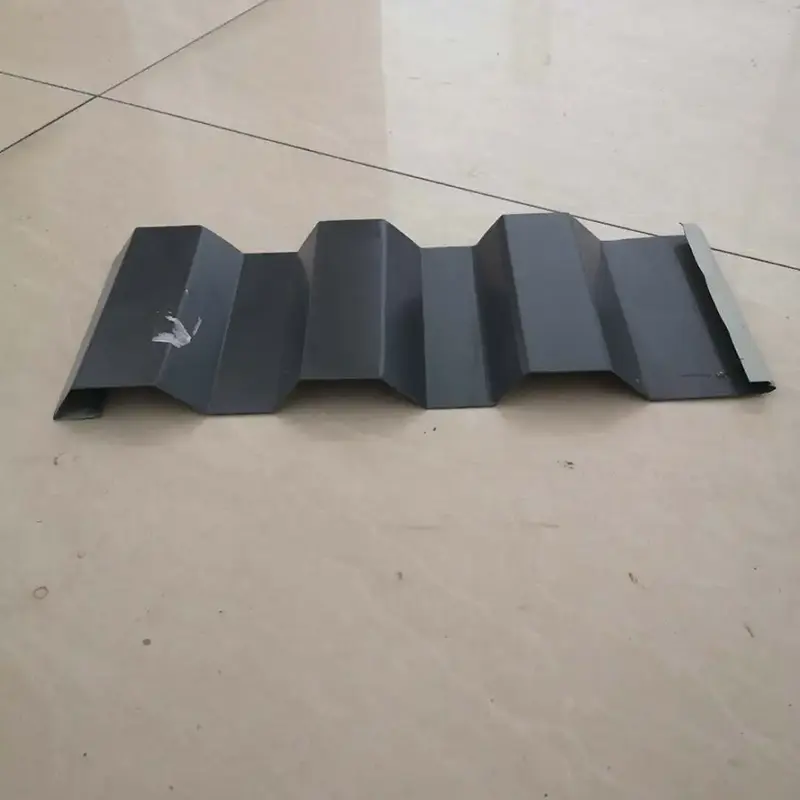

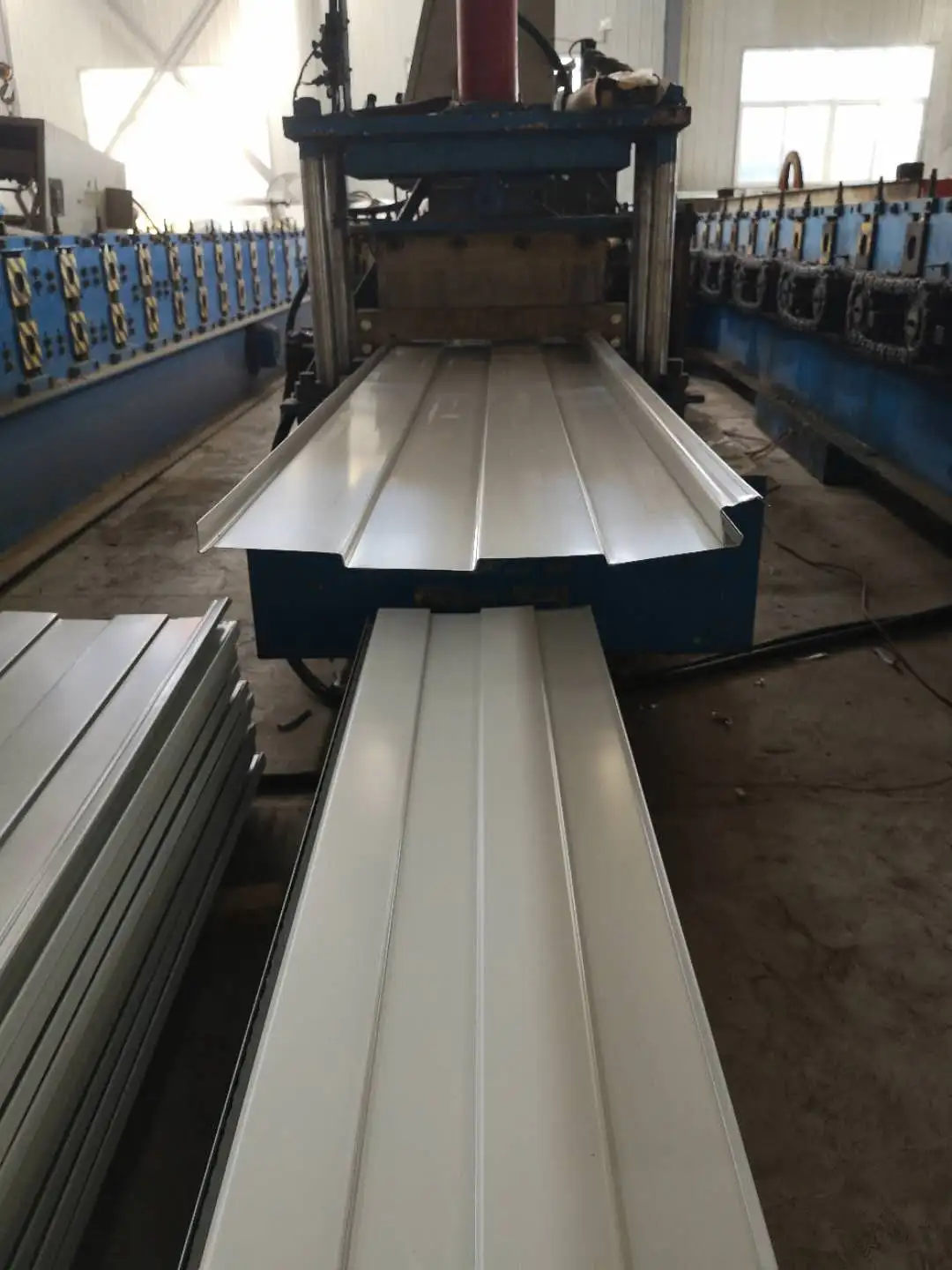

چھپے ہوئے فاسٹینر کلر لیپت اسٹیل پینلز، جنہیں پوشیدہ فاسٹنر یا کنسیلڈ کلپ چھت سازی کے پینل بھی کہا جاتا ہے، پروفائل شدہ شیٹس ہیں جو کلر لیپت اسٹیل سے بنتی ہیں۔ انہیں بے نقاب پیچ کی بجائے جستی یا ایلومینیم الائے بریکٹ کے ساتھ چھت کے پرلنس پر لگایا جاتا ہے۔ کنکشن کی ترتیب میں چھپے ہوئے بریکٹوں کو پورلن سے جوڑنا، پینل کی خواتین کی پسلی کو بریکٹ کی مرکزی پسلی کے ساتھ جوڑنا، اور پھر ملحقہ پینلز کے درمیان ایک سخت جوڑ بنانے کے لیے سیون کو سیمنگ مشین سے لاک کرنا شامل ہے۔ SENBO ان پروفائلز کو وقف شدہ رول بنانے والی لائنوں پر تیار کرتا ہے اور پیداوار کے دوران پسلیوں کی اونچائی، موثر چوڑائی اور تالا لگانے کی گہرائی جیسے اہم جہتوں کو چیک کرتا ہے۔
معیاری رنگ لیپت سٹیل کی چھت سے بنیادی فرق باندھنے کے طریقہ کار میں ہے۔ روایتی پینل سیلف ٹیپنگ اسکرو سے محفوظ ہوتے ہیں جو پینل کی سطح سے گزرتے ہیں، ہر اسکرو ہول پر سیلانٹ کی ضرورت ہوتی ہے۔ چھپے ہوئے فاسٹینر پینل اس کے بجائے انٹر لاکنگ بریکٹ پر انحصار کرتے ہیں، جس کا مطلب ہے کہ سطح دخول سے پاک رہتی ہے۔ یہ نقطہ نظر واٹر پروفنگ کو بہتر بناتا ہے، فاسٹنر پوائنٹس پر طویل مدتی سنکنرن کے خطرے کو کم کرتا ہے، اور چھت کو صاف ستھرا شکل دیتا ہے۔
| پروفائل کی قسم | پسلی کی اونچائی (ملی میٹر) | مؤثر چوڑائی (ملی میٹر) | کھولی ہوئی چوڑائی (ملی میٹر) | مواد کا استعمال | عام ایپلی کیشنز |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51-71 | 760 | 1000 | 76% | بڑے بڑے کارخانے، ہوائی اڈے، اسٹیڈیم |
| ماڈل 820 | 50 | 820 | 1000 | 82% | چھوٹے سے درمیانے درجے کے صنعتی پلانٹس |
| CC-750 (YX41-250-750) | 41 | 750 | درج نہیں ہے۔ | درج نہیں ہے۔ | بڑے اسپین والے مقامات؛ آسٹریلوی ٹیکنالوجی پر مبنی |
| کارکردگی کا اشارہ | پیرامیٹر / تفصیلات | ریمارکس |
|---|---|---|
| بیس میٹریل گریڈ | Q235B, Q345، اعلی طاقت والا سٹیل (550 MPa کلاس) | پروفائل کی قسم پر منحصر ہے۔ |
| عام موٹائی | 0.3–1.0 ملی میٹر | معیاری 0.5–0.6 ملی میٹر |
| عام پروفائلز | YX51-380-760 (Jiaochi 760), YX50-410-820 | مؤثر چوڑائی 760 ملی میٹر یا 820 ملی میٹر |
| کنکشن کا طریقہ | چھپا ہوا کلپ لاک یا سیمنگ | پینل کی سطح پر کوئی سکرو دخول نہیں ہے۔ |
| باہر نکالنے کی مزاحمت | ≥200 کلوگرام | پینل کلپ کے لیے پیمائش شدہ قدر |
| سنگل پینل کی لمبائی | 100 میٹر تک | تھرمل توسیع اور سنکچن کی حمایت کرتا ہے۔ |
| درخواست کی گنجائش | بڑے پیمانے پر صنعتی پلانٹس، عوامی عمارتیں۔ | رداس R <50 میٹر والی خمیدہ چھتوں کے لیے موزوں نہیں۔ |
چونکہ چھپے ہوئے فاسٹنر کلر لیپت اسٹیل پینل کی سطح میں کوئی فاسٹنر پینیٹریشن نہیں ہے، اس لیے یہ نظام ایک عام رساو راستے سے بچتا ہے جو بے نقاب فاسٹنر چھتوں میں پایا جاتا ہے۔ روایتی نظاموں میں، سکرو کے سوراخوں پر سیلانٹ وقت کے ساتھ ساتھ بوڑھا اور ٹوٹ سکتا ہے، جس سے پانی داخل ہو جاتا ہے۔ Jiaochi 760 پروفائل، جس کی پسلی کی اونچائی 71 ملی میٹر ہے اور پسلیوں کا فاصلہ 380 ملی میٹر ہے، بارش کے پانی کو تیزی سے وادیوں سے کناروں تک لے جانے میں مدد کرتا ہے۔ جب سیون مشین کے ساتھ بند کر دیے جاتے ہیں، تو سائیڈ انٹر لاک پانی کے داخلے کے خلاف ایک مسلسل رکاوٹ فراہم کرتا ہے۔ سطح کے سوراخوں کی عدم موجودگی فاسٹنرز سے شروع ہونے والے سنکنرن کے امکانات کو بھی کم کرتی ہے۔
بریکٹ جو پینلز کو purlins پر رکھتے ہیں وہ اوپر کی مزاحمت کے لیے ڈیزائن کیے گئے ہیں۔ شینزین باؤان بین الاقوامی ہوائی اڈے پر 5 میگاواٹ کلر اسٹیل روف فوٹوولٹک پروجیکٹ کے دوران، سائٹ پر ہوا کا دباؤ 0.75 kN/m² تک پہنچ گیا۔ چھپے ہوئے کلپس پر پل آؤٹ ٹیسٹ میں 200 کلوگرام کی پل آؤٹ طاقت ریکارڈ کی گئی، جو حفاظتی تقاضوں کو پورا کرتی ہے۔ YX41-250-750 چھپا ہوا-کلپ پینل کم از کم 550 MPa کی پیداواری طاقت اور 5.2 ملی میٹر سے زیادہ لاکنگ ڈیپتھ کے ساتھ اسٹیل کا استعمال کرتا ہے۔ ہر ایک آپس میں جڑی ہوئی پسلی کو فکسنگ کلپ کے ذریعے لنگر انداز کیا جاتا ہے، جو ہوا اور برف کے بوجھ کو سنبھالنے کی چھت کی صلاحیت کو بہتر بناتا ہے۔
فکسنگ کلپس چھت کے پینلز کو ڈھال کے ساتھ ساتھ پھسلنے کی اجازت دیتے ہیں کیونکہ دھات پھیلتی ہے اور درجہ حرارت کی تبدیلیوں کے ساتھ سکڑتی ہے۔ اس حرکت کے دوران پینل کلپس کے ساتھ لگے رہتے ہیں، اس لیے چھت اور ڈھانچے کے درمیان رابطہ مستحکم رہتا ہے۔ یہ بغیر کسی ٹرانسورس اوورلیپ کی ضرورت کے 100 میٹر سے زیادہ پینل کی لمبائی کی اجازت دیتا ہے، جو کہ بڑی چھتوں کے لیے مفید ہے۔
سسٹم فیکٹری سے تیار شدہ پینلز کا استعمال کرتا ہے جو سائٹ پر آپس میں جڑ جاتے ہیں۔ کچھ چھپے ہوئے کلپ پروفائلز، جیسے CC-750، کو خصوصی سیمنگ مشین کی ضرورت نہیں ہے، جو محنت کو کم کر سکتی ہے اور تنصیب کا وقت کم کر سکتی ہے۔ کوائل اسٹاک کو کام کی جگہ پر لمبائی میں کاٹا جا سکتا ہے، 100 میٹر سے زیادہ سنگل پینلز کو فعال کرتے ہوئے اور اینڈ لیپس کی تعداد کو کم سے کم کیا جا سکتا ہے۔ یہ نقطہ نظر ٹرانسورس جوڑوں میں رساو کے خطرے کو بھی کم کرتا ہے۔

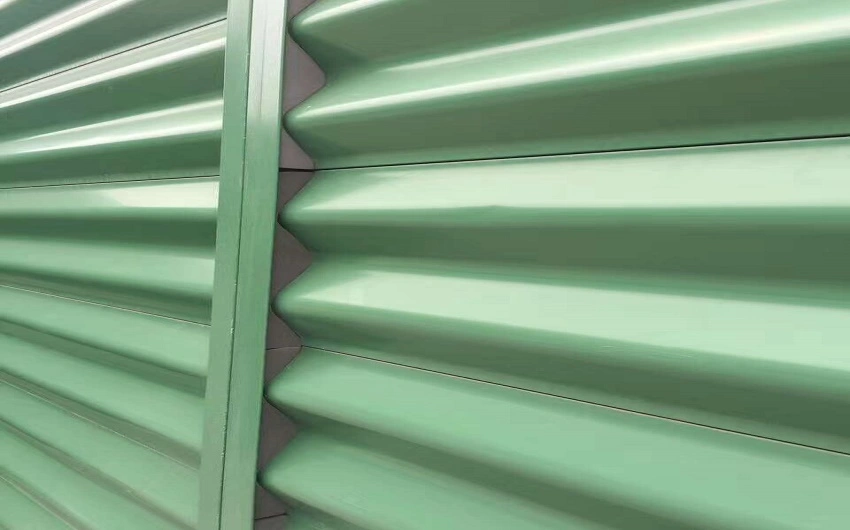

سائیڈ انٹرلاک میکانکی طور پر سیمنگ مشین کے ساتھ بنتا ہے۔ نتیجے میں جوڑ اتنا تنگ ہے کہ عام حالات میں پانی کے داخلے کو روک سکے۔ چھت کی مناسب ڈھلوان اور نکاسی آب کا ڈیزائن بھی پانی کو تیزی سے سیون سے دور لے جانے میں مدد کرتا ہے۔
زیادہ تر پوشیدہ فاسٹنر پروفائلز سیدھے یا بہت بڑے رداس کی چھتوں کے لیے ہوتے ہیں۔ کم از کم گھماؤ کا رداس پینل پروفائل اور مواد کی موٹائی پر منحصر ہے۔ منحنی ایپلی کیشنز کے لیے، آرڈر کرنے سے پہلے مینوفیکچرر سے چیک کریں۔
بے نقاب بندھنوں کو سکرو کے ہر سوراخ پر سیلانٹ کی ضرورت ہوتی ہے۔ وقت گزرنے کے ساتھ، سیلانٹ انحطاط کر سکتا ہے اور رساو کے راستے بنا سکتا ہے۔ پوشیدہ فاسٹنر اس دیکھ بھال کے نقطہ کو ختم کرتے ہیں اور پانی کے داخل ہونے اور سکرو کے سوراخوں کے ارد گرد سنکنرن کے خطرے کو کم کرتے ہیں۔
کلپس پر پل آؤٹ ٹیسٹ سائٹ پر یا لیبارٹری میں کئے جا سکتے ہیں۔ ناپی گئی قدر کا موازنہ عمارت کے مقام کے لیے ڈیزائن ونڈ اپلفٹ بوجھ سے کیا جانا چاہیے۔ سپلائرز ٹیسٹ ڈیٹا فراہم کر سکتے ہیں یا پروجیکٹ کے لیے مخصوص تصدیق میں مدد کر سکتے ہیں۔
شپمنٹ سے پہلے، پینلز کو پروفائل جیومیٹری، لاکنگ ڈیپتھ، سطح کوٹنگ کی حالت، اور جہتی درستگی کے لیے چیک کیا جاتا ہے۔ بیس اسٹیل کے لیے مل سرٹیفکیٹ دستیاب ہونے چاہئیں، ساتھ ہی ضرورت پڑنے پر کلپ پل آؤٹ طاقت کی رپورٹس بھی۔ تنصیب کے دوران، سیون کی مصروفیت اور کلپ کی سیدھ میں جگہ کی جانچ پڑتال مسلسل معیار کو یقینی بنانے میں مدد کرتی ہے۔
