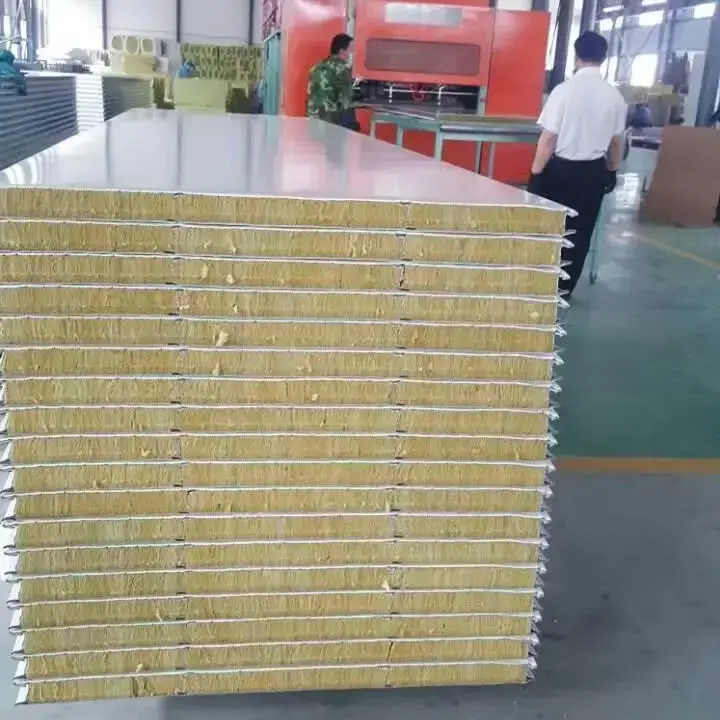

راک اون سینڈویچ پینل جامع عمارت کے پینل ہیں جو دو دھاتی چہرے کے درمیان جڑے ہوئے راک اون کور پر مشتمل ہوتے ہیں۔SENBO تعمیراتی موادیہ پینل اسٹیل ڈھانچے کی عمارتوں میں چھت، دیوار اور پارٹیشن ایپلی کیشنز کے لیے فراہم کرتا ہے، جس میں آگ کی کارکردگی، تھرمل موصلیت، اور طویل مدتی جہتی استحکام پر توجہ دی جاتی ہے۔
کور قدرتی چٹانوں جیسے بیسالٹ سے تیار ہوتا ہے، جو 1450 ° C سے زیادہ درجہ حرارت پر پگھل جاتا ہے اور ریشے دار ریشوں میں تبدیل ہوتا ہے۔ سخت بورڈوں میں بننے سے پہلے ریشوں کا علاج پانی سے بچنے والے ایجنٹوں اور بائنڈروں سے کیا جاتا ہے۔ بنیادی کثافت عام طور پر 120 kg/m³ سے 150 kg/m³ تک ہوتی ہے، جو تھرمل موصلیت، آگ کی مزاحمت، اور ساختی معاونت کا توازن فراہم کرتی ہے۔
سامنا کرنے والے مواد میں کلر لیپت سٹیل، جستی سٹیل، ایلومینیم-زنک الائے لیپت سٹیل، سٹینلیس سٹیل، ایلومینیم الائے، اور ایلومینیم-میگنیشیم-مینگنیج الائے شامل ہیں۔ سامنا کی موٹائی 0.3 ملی میٹر سے 0.8 ملی میٹر تک ہوتی ہے۔ بیرونی شکل فراہم کرتے ہوئے چہرے کو نمی اور مکینیکل نقصان سے بچاتا ہے۔
پیداوار کے دو طریقے عام طور پر استعمال ہوتے ہیں:
مشین سے بنے پینل:مسلسل خودکار لائنوں پر تیار کیا جاتا ہے جہاں راک اون کور اور اسٹیل کے چہرے کنٹرول شدہ دباؤ اور درجہ حرارت کے تحت بندھے ہوئے ہوتے ہیں۔ یہ طریقہ مستقل معیار فراہم کرتا ہے اور بڑے حجم والے معیاری پینلز کے لیے سرمایہ کاری مؤثر ہے۔ مشین سے بنے پینل عام صنعتی عمارتوں، گوداموں اور معیاری تقسیم کی دیواروں کے لیے موزوں ہیں۔
ہاتھ سے بنے پینل:جستی سٹیل یا ایلومینیم الائے پروفائلز کے فریم کے ساتھ اسمبل کیا جاتا ہے، جس میں راک اون کور ڈالا جاتا ہے اور فریم کے اندر بندھا ہوتا ہے۔ یہ تعمیر اعلی کنارے کی طاقت، بہتر ہمواری، اور زیادہ بوجھ برداشت کرنے کی صلاحیت فراہم کرتی ہے۔ ہاتھ سے بنے پینل کلین روم پارٹیشنز، آلات کی مدد کرنے والی چھتوں اور اعلیٰ درجے کی تعمیراتی ایپلی کیشنز کے لیے مخصوص کیے گئے ہیں۔
راک اون ایک غیر نامیاتی ریشہ دار مواد ہے جس کی درجہ بندی GB 8624 کے تحت کلاس A غیر آتش گیر ہے۔ کور ساختی سالمیت کو کھونے کے بغیر 1000 ° C سے زیادہ درجہ حرارت پر مسلسل نمائش کو برداشت کر سکتا ہے۔ آگ کی مزاحمت کی حدیں پینل کی موٹائی اور تعمیر کے ساتھ مختلف ہوتی ہیں:
50 ملی میٹر پینل:تقریبا 60 منٹ آگ مزاحمت.
100 ملی میٹر پینل:تقریبا 120 منٹ آگ مزاحمت.
150 ملی میٹر پینل:تقریباً 180 منٹ آگ کی مزاحمت۔
یہ اقدار معیاری فائر ٹیسٹ کنفیگریشنز پر مبنی ہیں اور مخصوص پینل اسمبلی کے لیے قابل اطلاق ٹیسٹ رپورٹ کے ساتھ تصدیق ہونی چاہیے۔
راک اون کور کی تھرمل چالکتا 0.035 W/(m·K) سے 0.043 W/(m·K) تک ہوتی ہے۔ یہ گرم اور سرد دونوں ماحول کے لیے موثر تھرمل موصلیت فراہم کرتا ہے۔ کولڈ اسٹوریج اور درجہ حرارت پر قابو پانے والی عمارتوں میں، پینل کی موٹائی کا حساب مطلوبہ تھرمل مزاحمت اور اندرونی اور بیرونی درجہ حرارت کے فرق کی بنیاد پر کیا جانا چاہیے۔
چٹان کی اون کا غیر محفوظ فائبر ڈھانچہ آواز کو جذب کرنے اور آواز کی موصلیت میں معاون ہے۔ 120 kg/m³ کی بنیادی کثافت والے پینل کے لیے، وزنی آواز میں کمی کا اشاریہ تقریباً Rw = 29–30 dB ہے۔ یہ پینلز کو ان ایپلی کیشنز کے لیے موزوں بناتا ہے جہاں شور کو کنٹرول کرنے کی ضرورت ہوتی ہے، جیسے آلات کے کمرے، مکینیکل پلانٹ کے علاقے، اور شور اور پرسکون علاقوں کے درمیان تقسیم کی دیواریں۔
دھات کی چھتوں پر بارش کے اثرات کا شور بھی سنگل اسکن پروفائلڈ شیٹس کے مقابلے میں کم ہوتا ہے، کیونکہ راک اون کور اثر توانائی کو جذب کرتا ہے اور منتقل ہونے والی آواز کو گیلا کرتا ہے۔
| پیرامیٹر | رینج / اختیارات | نوٹس |
|---|---|---|
| کا سامنا مواد | رنگ لیپت سٹیل، جستی سٹیل، Al-Zn لیپت سٹیل، سٹینلیس سٹیل، ایلومینیم مرکب، Al-Mg-Mn مرکب | موٹائی 0.3–0.8 ملی میٹر |
| بنیادی مواد | ہائیڈروفوبک راک اون | کثافت 120–150 kg/m³ |
| پینل کی موٹائی | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 / 250 ملی میٹر | مرضی کے مطابق |
| موثر چوڑائی | 950/1000/1150 ملی میٹر | 500-1200 ملی میٹر حسب ضرورت |
| پینل کی لمبائی | 15,000 ملی میٹر تک | پروجیکٹ کی ضروریات کو کاٹ دیں۔ |
| آگ کی درجہ بندی | کلاس A (A1) غیر آتش گیر | فی جی بی 8624 |
| تھرمل چالکتا | 0.035–0.043 W/(m·K) | بنیادی مادی جائیداد |
| آواز کی موصلیت | Rw = 29–30 dB | بنیادی کثافت 120 کلوگرام/m³ |
| ہائیڈرو فوبیسٹی | ≥98% | بنیادی مادی جائیداد |
| تیزابیت کا گتانک | ≥1.8 | بنیادی مادی جائیداد |
| قابل اطلاق معیارات | GB/T 23932-2009، GB 8624 | مطابقت کی دستاویزات دستیاب ہیں۔ |
فائر ریٹیڈ پارٹیشنز کے لیے:مطلوبہ آگ مزاحمتی مدت کی بنیاد پر پینل کی موٹائی کا انتخاب کریں۔ ایک 100 ملی میٹر پینل لگ بھگ 120 منٹ کی آگ کی مزاحمت فراہم کرتا ہے، جو کہ بہت سے فائر کمپارٹمنٹ کی دیواروں کی ضروریات کو پورا کرتا ہے۔ تعمیل کے لیے مخصوص اسمبلی کی ٹیسٹ رپورٹ کی تصدیق کریں۔
چھتوں کے لیے:پینل کی موٹائی کو تھرمل موصلیت کی ضرورت اور متوقع چھت کے بوجھ سے شمار کیا جانا چاہئے۔ نالیدار پروفائل پینل عام طور پر چھتوں کے لیے استعمال کیے جاتے ہیں تاکہ نکاسی اور ساختی سختی کو بہتر بنایا جا سکے۔ پینل کے جوڑوں پر پانی کی مزاحمت کو بہتر بنانے کے لیے پولی یوریتھین ایج سیلنگ کی وضاحت کی جا سکتی ہے۔
دیواروں کے لیے:زبان اور نالی کے پینل صاف ظاہری شکل اور اچھی جوائنٹ سیلنگ فراہم کرتے ہیں۔ پینل کی چوڑائی کو دیوار کے طول و عرض کی بنیاد پر کاٹنے والے فضلے کو کم کرنے کے لیے منتخب کیا جا سکتا ہے۔
مرطوب ماحول کے لیے:راک اون کور ہائیڈروفوبک ہے، لیکن نمی کے داخلے کو روکنے کے لیے پینل کے کناروں اور جوڑوں کو مناسب طریقے سے سیل کیا جانا چاہیے۔ سٹینلیس سٹیل یا ایلومینیم زنک لیپت چہرے اضافی سنکنرن مزاحمت پیش کرتے ہیں۔ Polyurethane کنارے پر مہربند پینل جوڑوں میں نمی سے تحفظ فراہم کرتے ہیں۔
کلین روم ایپلی کیشنز کے لیے:اسٹیل فریم کے فریموں کے ساتھ ہاتھ سے بنے پینلز کی سفارش کی جاتی ہے۔ یہ پینل بہتر ہمواری اور کنارے کی مضبوطی پیش کرتے ہیں، اور چھت پر لگے ہوئے سامان کو سہارا دے سکتے ہیں۔کلین روم پینلزراک اون کور کے ساتھ فائر سیفٹی کو کنٹرول شدہ ماحول کے لیے ضروری سطح کی صفائی کے ساتھ جوڑتا ہے۔
پینل ہینڈلنگ:لفٹنگ کا سامان استعمال کریں جو پینل کی سطح پر یکساں طور پر بوجھ کو تقسیم کرتا ہے۔ کھردری سطحوں پر پینلز کو گھسیٹنے سے گریز کریں۔ حفاظتی فلم کو تنصیب کے بعد حتمی صفائی تک اپنی جگہ پر رہنا چاہیے۔
مشترکہ سگ ماہی:تمام پینل جوڑوں کو پروجیکٹ کی تفصیلات کے مطابق سیل کیا جانا چاہئے۔ زبان اور نالی کے پینلز کے لیے، اس بات کو یقینی بنائیں کہ مرد کنارہ باندھنے سے پہلے مکمل طور پر منسلک ہے۔ پولی یوریتھین کنارے پر مہربند پینل ایک سخت جوائنٹ مہر فراہم کرتے ہیں اور جہاں پانی کی تنگی ضروری ہو وہاں استعمال کیا جانا چاہیے۔
باندھنا:مخصوص فاسٹنرز اور وقفہ کاری کا استعمال کریں۔ پوشیدہ فاسٹنر سسٹمز کے لیے، پینل کی تنصیب سے پہلے اس بات کی تصدیق کریں کہ کلپس یا پیچ صحیح طریقے سے رکھے گئے ہیں۔ زیادہ سختی چہرے کو نقصان پہنچا سکتی ہے اور موسم کی تنگی کو کم کر سکتی ہے۔
کاٹنا اور تراشنا:چٹان کے اون کور کو نقصان پہنچانے سے بچنے کے لیے مناسب ٹولز کے ساتھ کھیت کی کٹائی کی جانی چاہیے۔ بے نقاب کٹے ہوئے کناروں کو ٹچ اپ کوٹنگ کے ساتھ محفوظ کیا جانا چاہئے اور نمی کے داخلے کو روکنے کے لئے کنارے تراشنا چاہئے۔
راک اون سینڈوچ پینل اکثر ایک ساتھ نصب ہوتے ہیں۔پروفائل شدہ اسٹیل شیٹس چھت اور دیوار کی اسمبلیوں کے اندرونی لائنر کے لئے. سینڈوچ پینل تھرمل رکاوٹ فراہم کرتا ہے، جبکہ پروفائل شدہ شیٹ ساختی بوجھ اٹھاتی ہے اور ایک مکمل اندرونی سطح فراہم کرتی ہے۔فلیا ڈیکنگپروفائلز کو ایک ہی عمارت میں جامع فرش کی تعمیر کے لیے استعمال کیا جا سکتا ہے۔تعمیراتی مواد کے آلات کے نظامpurlins، fasteners، فلیشنگ، اور sealants سمیت، پینل پروفائل اور پراجیکٹ کے حالات سے مماثل ہونا ضروری ہے۔ ہماری انجینئرنگ ٹیم ان مشترکہ نظاموں کے لیے مربوط لے آؤٹ ڈرائنگ فراہم کر سکتی ہے۔
1.صنعتی پلانٹ کی چھتوں اور دیواروں کو A- گریڈ کی آگ مزاحمت اور تھرمل موصلیت کی ضرورت ہوتی ہے۔
2.گودام اور لاجسٹکس کی سہولت کے انکلوژرز جہاں فائر سیفٹی اور توانائی کی کارکردگی ترجیحات ہیں۔
3.عوامی عمارتیں جیسے ہوائی اڈے کے ٹرمینلز، ریلوے اسٹیشن، اور کھیلوں کے مقامات جن میں آگ سے حفاظت کے سخت تقاضے ہوتے ہیں۔
4.فارماسیوٹیکل، الیکٹرانک اور فوڈ پروسیسنگ کی سہولیات میں کلین روم پارٹیشنز اور چھتیں۔
5.کولڈ سٹوریج اور درجہ حرارت پر قابو پانے والی عمارتیں جہاں مسلسل تھرمل کارکردگی اہم ہے۔
موٹے پینل آگ کے خلاف مزاحمت اور بہتر تھرمل موصلیت دونوں فراہم کرتے ہیں۔ ایک 50 ملی میٹر کا پینل لگ بھگ 60 منٹ کی آگ کی مزاحمت پیش کرتا ہے، جب کہ 100 ملی میٹر کا پینل تقریباً 120 منٹ فراہم کرتا ہے۔ تھرمل موصلیت بنیادی موٹائی کے ساتھ متناسب بڑھ جاتی ہے۔ مطلوبہ موٹائی کا تعین پراجیکٹ کی فائر سیفٹی اور توانائی کی کارکردگی کے تقاضوں سے کیا جانا چاہیے۔
پولی یوریتھین ایج سیلنگ پینل کے جوڑوں کو جھاگ سے بھرتی ہے، تھرمل برجنگ کو کم کرتی ہے اور کناروں پر نمی کے داخلے کو روکتی ہے۔ یہ مجموعی تھرمل کارکردگی کو بہتر بناتا ہے اور زیادہ نمی والے ماحول میں بنیادی نمی جذب ہونے کے خطرے کو کم کرتا ہے۔ کولڈ سٹوریج، کلین رومز، اور گیلے آب و ہوا میں عمارتوں کے لیے کنارے سے بند پینلز کی سفارش کی جاتی ہے۔
جی ہاں سٹیل کے فریموں اور راک اون کور کے ساتھ ہاتھ سے بنے پینل عام طور پر کلین روم پارٹیشنز اور چھتوں میں استعمال ہوتے ہیں۔ وہ A-گریڈ آگ مزاحمت، اچھی تھرمل موصلیت، اور سازوسامان کی مدد کے لیے درکار ساختی طاقت فراہم کرتے ہیں۔ سٹینلیس سٹیل کا سامنا ان علاقوں کے لیے کیا جا سکتا ہے جن کو بار بار دھونے اور جراثیم کشی کی ضرورت ہوتی ہے۔
معیاری زبان اور نالی والے پینل آپس میں جڑے ہوئے کناروں کا استعمال کرتے ہیں جو بنیادی جوائنٹ سیلنگ فراہم کرتے ہیں۔ پانی کی جکڑن کو بہتر بنانے کے لیے، پولی یوریتھین ایج سیل شدہ پینلز میں جھاگ سے بھرے کنارے ہوتے ہیں جو ایک سخت جوڑ بناتے ہیں۔ تنصیب کے دوران تمام جوڑوں کو مناسب سیلنٹ کے ساتھ مزید سیل کیا جانا چاہئے۔ مخصوص سگ ماہی کا طریقہ پینل پروفائل اور پروجیکٹ کی نمائش کی شرائط پر منحصر ہے۔
ہم آگ کی کارکردگی، تھرمل چالکتا، اور متعلقہ مکینیکل خصوصیات کے لیے ٹیسٹ رپورٹس فراہم کرتے ہیں۔ اسٹیل کے چہرے اور راک اون کور کے لیے مواد کے سرٹیفکیٹ دستیاب ہیں۔ ایسے پروجیکٹس کے لیے جن کے لیے اضافی تعمیل دستاویزات کی ضرورت ہوتی ہے، جیسے صوتی کارکردگی یا مخصوص آگ مزاحمتی درجہ بندی، یہ درخواست پر فراہم کی جا سکتی ہیں۔
