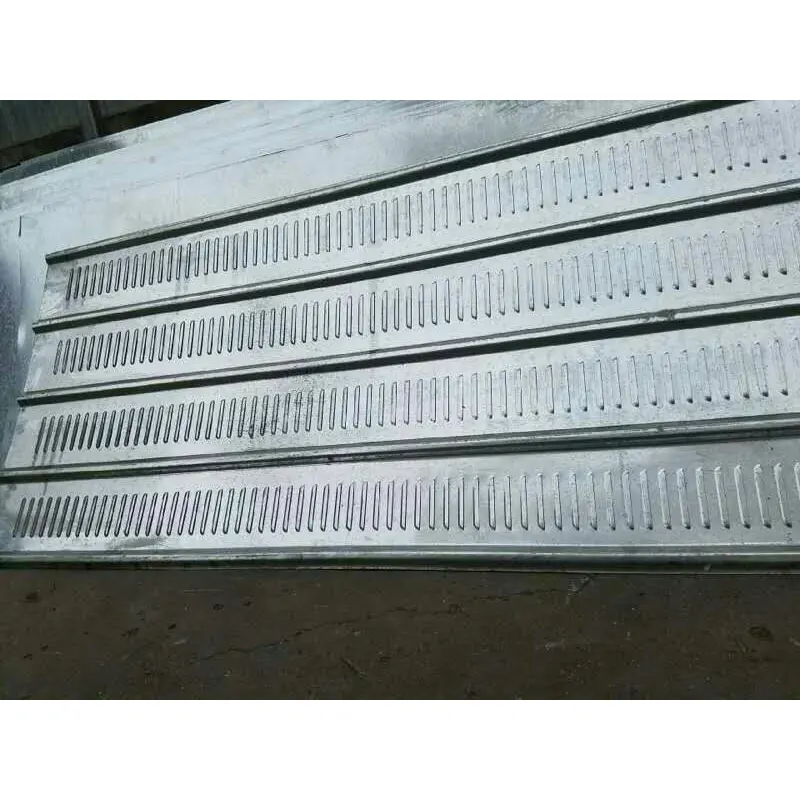

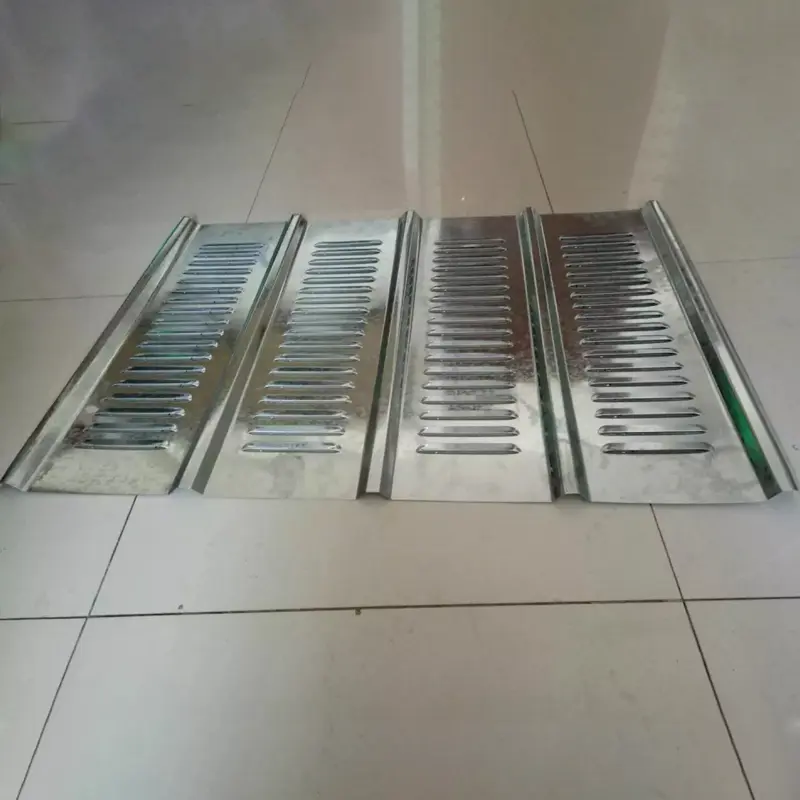

Louvered Perforated Sheet ایک فنکشنل آرکیٹیکچرل پینلز ہیں جو دھاتی چادروں کی پروسیسنگ کے ذریعے بنائے گئے ہیں جو تیز رفتار پریزین سٹیمپنگ آلات کا استعمال کرتے ہوئے زاویہ، لوور نما سوراخوں کا ڈھانچہ بناتے ہیں۔ معیاری سوراخ والے پینلز کے برعکس (جس میں دائرے یا چوکوں جیسے سیدھے سوراخ ہوتے ہیں)، لوورڈ سوراخ والے پینل زاویہ والے لوورز کی خصوصیت رکھتے ہیں۔ یہ ڈیزائن نظر کی افقی لکیر کو مسدود کرتے ہوئے ہوا کو اخترن چینلز کے ذریعے بہنے دیتا ہے، اس طرح "ہوادار لیکن مبہم" اثر حاصل ہوتا ہے۔
Q235 جستی سٹیل:تعمیر میں سب سے زیادہ عام مواد. سطحوں کو گرم ڈِپ گیلوانائزنگ اور الیکٹرو سٹیٹک پاؤڈر کوٹنگ (کوٹنگ کی موٹائی ≥60μm) کے ساتھ علاج کیا جاتا ہے، بغیر چھیلنے یا زنگ لگنے کے 500 گھنٹے نمک کے اسپرے کی جانچ کا سامنا کرنا پڑتا ہے۔ ٹیسٹ کا معیار: ASTM B117/ISO 9227۔ لیبارٹری رپورٹس درخواست پر دستیاب ہیں۔
304 سٹینلیس سٹیل:بیرونی ماحول کے لیے استعمال کیا جاتا ہے جس میں اعلی سنکنرن مزاحمت کی ضرورت ہوتی ہے یا آرائشی منصوبوں کے لیے۔
ایلومینیم کھوٹ:وزن کی حدوں والے پروجیکٹوں کے لیے یا ایلومینیم-میگنیشیم-مینگنیج چھت سازی کے پینلز کے ساتھ مطابقت کی ضرورت کے لیے استعمال کیا جاتا ہے۔
مینوفیکچرنگ کے عمل اور وضاحتیں:تیز رفتار، درستگی، مکمل طور پر خودکار پنچنگ لائنوں کا استعمال کرتے ہوئے تیار کیا گیا، یہ نظام مختلف مواد کو سپورٹ کرتا ہے، بشمول سوراخ شدہ رنگ کوٹیڈ اسٹیل کوائل، ایلومینیم کوائل، اور سٹینلیس سٹیل کی چادریں۔ معیاری موٹائی 0.5mm سے 2.0mm تک ہوتی ہے (پتلی چادریں: 0.5–1.0mm؛ موٹی چادریں: 1.0–2.0mm)۔ عام لوور کے زاویے 45°–60° ہوتے ہیں، کھلے رقبے کا تناسب 40%–60% ہوتا ہے۔ معیاری شیٹ سائز 1000×2000mm اور 1250×2500mm ہیں۔ اپنی مرضی کے سائز کی درخواست پر دستیاب ہیں.
سطح کا علاج:جستی سٹیل کی چادریں الیکٹروسٹیٹک پاؤڈر کوٹنگ کے ساتھ ختم کی جا سکتی ہیں۔ رنگوں کو RAL معیارات کے مطابق بنایا گیا ہے (عام رنگوں میں گہرا سرمئی، ہلکا بھوری رنگ، شاہی نیلا اور گہرا سبز شامل ہیں)۔
سوراخ شدہ لوور پینلز کی صوتی کارکردگی کو ٹھوس تجرباتی ڈیٹا کی حمایت حاصل ہے۔ نیشنل چینگ کنگ یونیورسٹی (تائیوان) میں آرکیٹیکچرل ایکوسٹک لیبارٹری کے ذریعے مائکرو سوراخ شدہ افقی لوور پینلز پر کی گئی منظم تحقیق نے یہ ظاہر کیا کہ شور کی اوسط کمی کم از کم 4dB سے زیادہ سے زیادہ 15dB تک ہوتی ہے۔ صوتی کارکردگی کو متاثر کرنے والے کلیدی متغیرات میں لوور کی لمبائی، لوور کی موٹائی، ساختی ترتیب (سنگل رخا بمقابلہ دو طرفہ سوراخ)، لوور اینگل، اور لوور اسپیسنگ شامل ہیں۔
سوراخ شدہ لوور پینل قدرتی وینٹیلیشن اور لوورز میں زاویہ پرفوریشن کے ذریعے دباؤ سے نجات کی سہولت فراہم کرتے ہیں، مؤثر طریقے سے ہوا کی مزاحمت کو کم کرتے ہیں۔ جب تعمیراتی ذخیرہ اندوزی میں استعمال کیا جاتا ہے، تو ہوا کے بہاؤ کا ڈیزائن روایتی ٹھوس رکاوٹوں کے مقابلے میں ہوا کی مزاحمت کو 30% سے زیادہ کم کرتا ہے، جو کہ ہوا کے بوجھ کے تقابلی حسابات پر مبنی ہے۔ پینلز کو لاگو بلڈنگ کوڈز (مثلاً، GB 50009/EN 1991) کے مطابق مقامی ونڈ لوڈ کی ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے، جس کی اصل کارکردگی کی ساختی حسابات اور پراجیکٹ کے مخصوص ونڈ لوڈ کے جائزوں کے ذریعے تصدیق کی جاتی ہے۔ یہ انہیں ٹائفون کے شکار اور ہوا دار ساحلی علاقوں کے لیے موزوں بناتا ہے۔
سوراخ شدہ لوور پینلز کی سنکنرن مزاحمت کو دوہری عمل کے نظام کے ذریعے یقینی بنایا جاتا ہے: ہاٹ ڈِپ گیلوانائزنگ کے بعد الیکٹرو سٹیٹک پاؤڈر کوٹنگ۔ ایک جستی بیس پرت کو اعلی درجہ حرارت سے علاج شدہ آؤٹ ڈور گریڈ پالئیےسٹر پاؤڈر کوٹنگ (≥60μm موٹی) کے ساتھ ملایا جاتا ہے۔ پینل ASTM B117/ISO 9227 کے مطابق، چھلکے یا زنگ لگنے کے بغیر 500 گھنٹے نمک کے سپرے ٹیسٹنگ کا مقابلہ کرتے ہیں۔ تیسرے فریق کی جانچ کی رپورٹیں درخواست پر دستیاب ہوتی ہیں، اور عام ماحولیاتی حالات میں آؤٹ ڈور سروس کی زندگی کا تخمینہ 5-10 سال لگایا جاتا ہے۔
Q235 جستی سٹیل سے بنا، مواد بہترین کمپریسیو طاقت پیش کرتا ہے، جبکہ لوور سٹیمپنگ کا عمل اعلی جہتی درستگی کو یقینی بناتا ہے۔ ریل ٹرانزٹ ایپلی کیشنز (وینٹیلیشن اور رین پروف شٹر) میں، ڈھانچہ ہوا کے بہاؤ اور موسم کے تحفظ کو متوازن کرنے کے لیے سامنے والے سوراخ والے لوور پینلز کو پیچھے کی بارش کے چکروں کے ساتھ جوڑتا ہے۔ موٹرائزڈ آلات کے پاور کمپارٹمنٹس کے لیے، شور کو کم کرنے کے لیے 5-10 ملی میٹر آواز کو جذب کرنے والا مواد لوور کے ڈھانچے پر لگایا جا سکتا ہے۔
بڑے پیمانے پر عوامی عمارت کی سجاوٹ اور آواز جذب:یہ لوورڈ سوراخ شدہ شیٹ بڑے منصوبوں جیسے ہوائی اڈوں، ریلوے اسٹیشنوں، اسٹیڈیموں، نمائشی مراکز اور میٹرو اسٹیشنوں میں سجاوٹ اور صوتی علاج کے لیے استعمال ہوتی ہے۔
تعمیراتی ذخیرہ اندوزی:لوورڈ سوراخ شدہ ہورڈنگ میں بولڈ اسمبلی کے ساتھ ایک ماڈیولر ڈیزائن موجود ہے، جو سائٹ پر ویلڈنگ کی ضرورت کو ختم کرتا ہے۔ یہ 5 بار سے زیادہ دوبارہ استعمال کی حمایت کرتا ہے اور 95% کی اسٹیل ری سائیکلیبلٹی کی شرح پر فخر کرتا ہے۔
سامان وینٹیلیشن اور حرارت کی کھپت:آلات کے انکلوژرز کے لیے حرارت کی کھپت کے پینل کے طور پر استعمال کیا جاتا ہے، یہ لوور عام طور پر سٹینلیس سٹیل، جستی سٹیل، یا ایلومینیم (موٹائی: 0.8–2 ملی میٹر) سے تیار کیے جاتے ہیں، جو دھول اور چھڑکاؤ سے تحفظ فراہم کرتے ہوئے مؤثر وینٹیلیشن اور گرمی کی کھپت فراہم کرتے ہیں۔
ذیل میں درج تمام پیرامیٹرز فیکٹری معیاری پیداوار یا حوالہ شدہ جانچ پر مبنی ہیں۔ مخصوص منصوبے کی ضروریات کو پورا کرنے کے لیے حسب ضرورت دستیاب ہے۔
| کارکردگی میٹرک | پیرامیٹر/تفصیل | نوٹس / ٹیسٹ کی بنیاد |
|---|---|---|
| بنیادی مواد | Q235 جستی سٹیل / 304 سٹینلیس سٹیل / ایلومینیم مرکب | ماحول کی بنیاد پر منتخب کیا گیا۔ |
| معیاری موٹائی | 0.5–2.0 ملی میٹر | پتلا: 0.5-1.0 ملی میٹر؛ موٹائی: 1.0-2.0 ملی میٹر |
| لوور جھکاؤ کا زاویہ | 45°–60° | معیاری ڈیزائن |
| اوپن ایریا ریشو | 40%–60% | اسکریننگ اور وینٹیلیشن کو متوازن کرتا ہے۔ |
| سطح کا علاج | ہاٹ ڈِپ گالوانائزنگ + الیکٹرو سٹیٹک پاؤڈر کوٹنگ | کوٹنگ کی موٹائی ≥60 μm |
| سالٹ سپرے ٹیسٹ | ≥500 گھنٹے | ASTM B117/ISO 9227; رپورٹ دستیاب ہے |
| شور کی اوسط کمی | 4–15 ڈی بی | صوتی لیبارٹری میں تصدیق شدہ |
| ونڈ لوڈ کی کارکردگی | GB 50009/EN 1991 ونڈ لوڈ کی ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے۔ | ہوا سے چلنے والی لوور کی ساخت؛ پروجیکٹ کی مخصوص تصدیق |
| بصری اسکریننگ | نظر کی افقی لائن کے 90% سے زیادہ کو روکتا ہے۔ | 1m فاصلے پر ماپا گیا، کھڑا منظر |
| معیاری پینل کا سائز | 1000×2000 ملی میٹر/1250×2500 ملی میٹر | مرضی کے مطابق |
1. مرئیت کے بغیر وینٹیلیشن (منفرد فعالیت)۔زاویہ دار لوور ڈیزائن ایک اوورلیپ بناتا ہے جب سامنے سے دیکھا جاتا ہے، 90% سے زیادہ نظر کو باہر سے روکتا ہے جبکہ قدرتی ہوا کے بہاؤ کی اجازت دیتا ہے — وینٹیلیشن اور گرمی کی کھپت کے ساتھ رازداری کے تحفظ کو متوازن کرتا ہے۔ بصری اسکریننگ کی پیمائش پینل کی سطح سے 1 میٹر کے فاصلے پر کی جاتی ہے۔
2. تصدیق شدہ صوتی کارکردگی (4–15 dB کمی)۔لیبارٹری ٹیسٹنگ 4-15 dB کی اوسط شور کی کمی کی تصدیق کرتی ہے۔ آواز جذب کرنے والی کپاس یا مائیکرو سوراخ شدہ پینلز کو شامل کرکے کارکردگی کو مزید بہتر بنایا جا سکتا ہے۔
3. سنکنرن مزاحمت اور پائیداری (500-گھنٹے سالٹ سپرے کی تصدیق)۔ڈوئل اینٹی کورروشن پروٹیکشن (ہاٹ ڈِپ گیلوانائزنگ پلس الیکٹرو سٹیٹک پاؤڈر کوٹنگ) 500 گھنٹے نمک کے اسپرے ٹیسٹنگ کے بعد ASTM B117/ISO 9227 کے بعد چھیلنے یا زنگ نہ لگنے کو یقینی بناتا ہے۔ 5-10 سال کی بیرونی سروس کی زندگی.
4. ماڈیولر اسمبلی اور دوبارہ قابل استعمال۔بولڈ کنکشن کے ساتھ ماڈیولر ڈیزائن سائٹ پر ویلڈنگ کی ضرورت کو ختم کرتا ہے۔ پینلز کو کم از کم پانچ بار دوبارہ استعمال کیا جا سکتا ہے، اسٹیل ری سائیکلنگ کی شرح 95% کے ساتھ۔
5. لچکدار مواد اور تفصیلات حسب ضرورت.مختلف مواد جیسے Q235 جستی سٹیل، سٹینلیس سٹیل، اور ایلومینیم میں دستیاب ہے۔ پلیٹ کی موٹائی، طول و عرض، اور رنگ مخصوص منصوبے کی ضروریات کو پورا کرنے کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے.
1.بڑی عوامی عمارتوں جیسے ہوائی اڈے، ریلوے اسٹیشن، اسٹیڈیم، نمائشی مراکز، اور میٹرو اسٹیشنوں کے لیے آرائشی اور آواز کو جذب کرنے والے نظام۔
2.سڑک کے کاموں، سب وے کی کھدائی، اور رہائشی تزئین و آرائش کے لیے تعمیراتی سائٹ کا ذخیرہ (ہوا کی مزاحمت اور دباؤ سے نجات کی ضرورت ہوتی ہے)۔
3.صنعتی پلانٹس اور آلات کے کمروں کے لیے وینٹیلیشن، گرمی کی کھپت، اور دھول سے تحفظ۔
4.میونسپل سڑکوں اور صنعتی علاقوں کے لیے شور کی رکاوٹیں (جب آواز جذب کرنے والے مواد کے ساتھ مل جائیں)۔
5.انٹیگریٹڈ آرکیٹیکچرل شیڈنگ اور وینٹیلیشن لوور سسٹم۔
کیا آپ ایک ایسے فنکشنل پینل کی تلاش کر رہے ہیں جو آرکیٹیکچرل ڈیکوریشن، تعمیراتی ذخیرہ اندوزی، یا شور کو کم کرنے کے منصوبوں کے لیے وینٹیلیشن اور اسکریننگ کو متوازن رکھتا ہو؟ Q235 جستی سٹیل یا سٹینلیس سٹیل سے بنائے گئے، ان پینلز میں پریزین سٹیمپڈ، 45°–60° زاویہ والے لوور ہیں۔ وہ 90% سے زیادہ بصری اسکریننگ فراہم کرتے ہیں (جس کی پیمائش 1m کھڑے منظر پر کی جاتی ہے) جبکہ قدرتی وینٹیلیشن اور پریشر ریلیف کو فعال کرتے ہوئے ٹھوس پینلز کے مقابلے میں 30% سے زیادہ ہوا کی مزاحمت پیش کرتے ہیں۔ صوتی لیبارٹری ٹیسٹنگ 4-15 dB کے شور میں کمی کی تصدیق کرتی ہے، جبکہ 500 گھنٹے نمک کے سپرے ٹیسٹ (ASTM B117 / ISO 9227) ان کی سنکنرن مزاحمت کی تصدیق کرتے ہیں۔ ماڈیولر ڈیزائن بار بار دوبارہ استعمال کرنے کی اجازت دیتا ہے۔ بڑی عوامی عمارتوں میں آرائشی آواز کو جذب کرنے سے لے کر شہری سڑک کے کاموں کے لیے ہوا سے مزاحم ذخیرہ اندوزی تک، پرفوریٹڈ لوور پینلز جو کہ ثابت شدہ کارکردگی کے اعداد و شمار کے ذریعے حمایت یافتہ ہیں- ایک قابل اعتماد حل پیش کرتے ہیں جو شور کی کمی اور ہوا کی مزاحمت کے ساتھ ساتھ "وینٹیلیشن کے بغیر مرئی" کو یقینی بناتا ہے۔
ہم اپنے پاؤڈر لیپت پینلز کو ASTM B117 یا ISO 9227 کے مطابق 500 گھنٹے تک جانچتے ہیں۔ تھرڈ پارٹی ٹیسٹ رپورٹس نتائج کی تصدیق کے لیے درخواست پر دستیاب ہیں۔
بصری اسکریننگ کی شرح پینل کی سطح سے 1 میٹر کے فاصلے پر ماپا جاتا ہے۔ دیکھنے کے عام زاویوں کے تحت، زاویہ دار لوور نظر کی افقی لکیر کے 90% سے زیادہ کو مسدود کرنے کے لیے اوورلیپ ہوتے ہیں جبکہ ہوا کے بہاؤ کی اجازت دیتے ہیں۔
جی ہاں ٹھوس پینلز کے مقابلے لوورڈ ڈیزائن ہوا کے بوجھ کو 30% سے زیادہ کم کرتا ہے۔ ہم قابل اطلاق کوڈز (مثلاً، GB 50009 یا EN 1991) کے مطابق پراجیکٹ کے لیے مخصوص ونڈ لوڈ کا حساب لگاتے ہیں تاکہ پینل اور سپورٹ ڈھانچہ مناسب طریقے سے ڈیزائن کیے گئے ہوں۔
ہم Q235 جستی سٹیل، 304 سٹینلیس سٹیل، اور ایلومینیم مرکب پیش کرتے ہیں۔ انتخاب سنکنرن کی ضروریات، وزن کی حد، اور جمالیاتی ترجیحات پر منحصر ہے۔ تمام مواد مختلف RAL رنگوں میں پاؤڈر لیپت ہوسکتے ہیں۔
ہاں، ہم جانچ کے لیے نمونے کے پینل فراہم کر سکتے ہیں اور درخواست پر متعلقہ ٹیسٹ رپورٹس (سالٹ اسپرے، ایکوسٹک، مکینیکل) کا اشتراک کر سکتے ہیں۔ ہماری انجینئرنگ ٹیم آپ کے مخصوص پروجیکٹ کے لیے تکنیکی مشاورت بھی پیش کرتی ہے۔
پینلز ماڈیولر بولٹڈ اسمبلی کے لیے ڈیزائن کیے گئے ہیں، جو سائٹ پر ویلڈنگ کی ضرورت کو ختم کرتے ہیں۔ یہ تیز تر تنصیب اور آسانی سے جدا کرنے کی اجازت دیتا ہے، اور پینلز کو کئی بار دوبارہ استعمال کیا جا سکتا ہے۔
Tianjin SENBO بلڈنگ میٹریلز ٹیکنالوجی کمپنی، لمیٹڈ لوورڈ پرفوریٹڈ پینلز، ونڈ بریک سسٹم، چڑھنے والے اسکافولڈ میش، اور دیگر دھاتی لفافے کی مصنوعات تیار کرنے والی کمپنی ہے۔ ہمارا پروڈکشن بیس جِنگہائی اکنامک ڈویلپمنٹ زون، تیانجن، چین میں واقع ہے، جو خودکار پروڈکشن لائنوں اور چار مراحل کے معیار کے معائنہ کے عمل سے لیس ہے۔ ہماری فیکٹری، سرٹیفیکیشنز، ٹیسٹنگ کی صلاحیتوں، اور پروجیکٹ کے حوالہ جات کے بارے میں مزید معلومات کے لیے، براہ کرم ہمارا ملاحظہ کریںہمارے بارے میںصفحہ یاہماری انجینئرنگ ٹیم سے رابطہ کریں۔.
