دھاتی پروفائل شدہ شیٹ

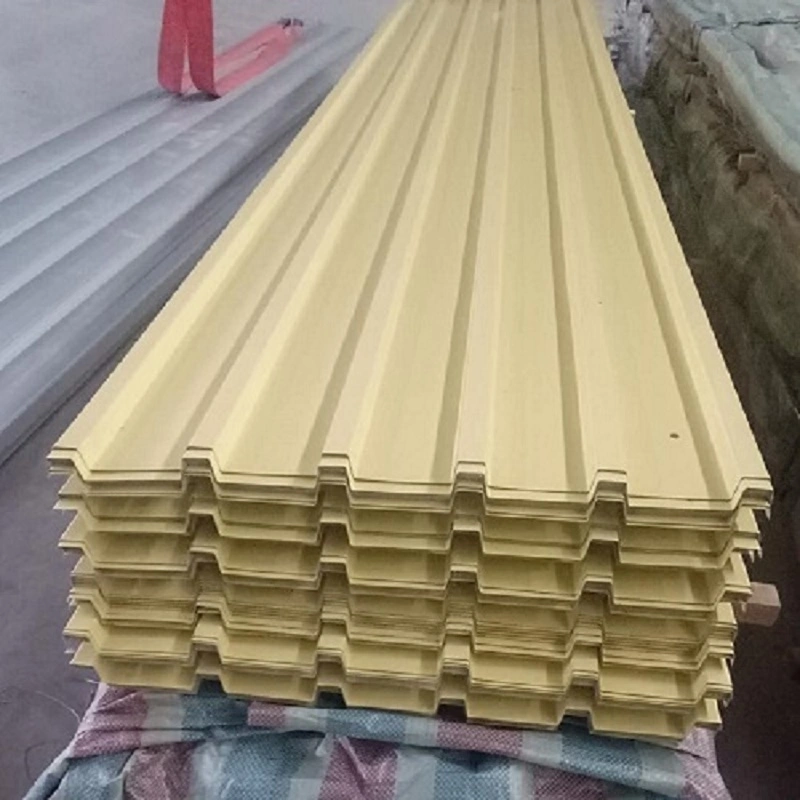

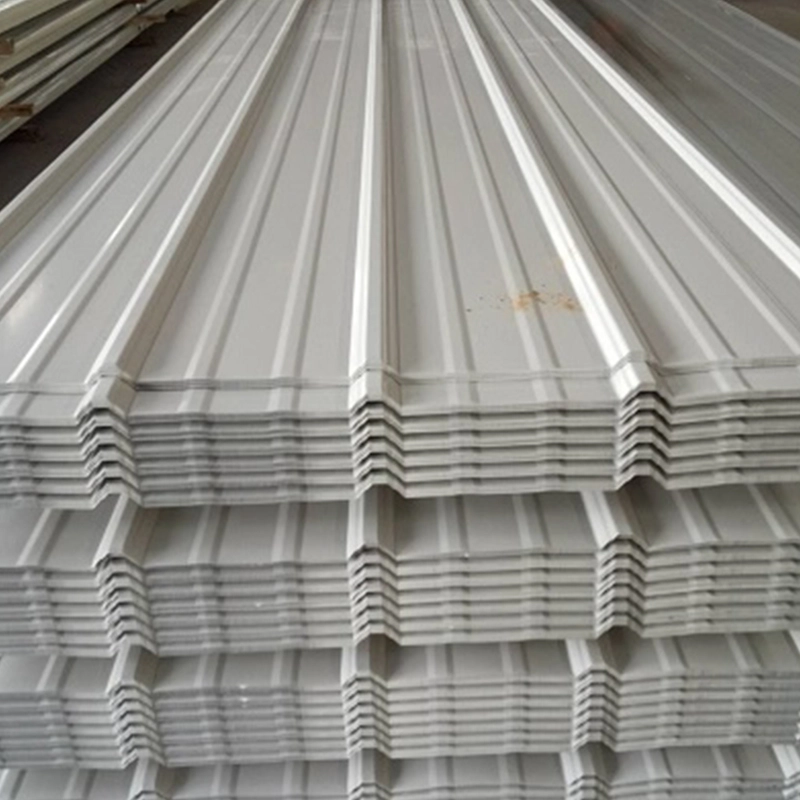

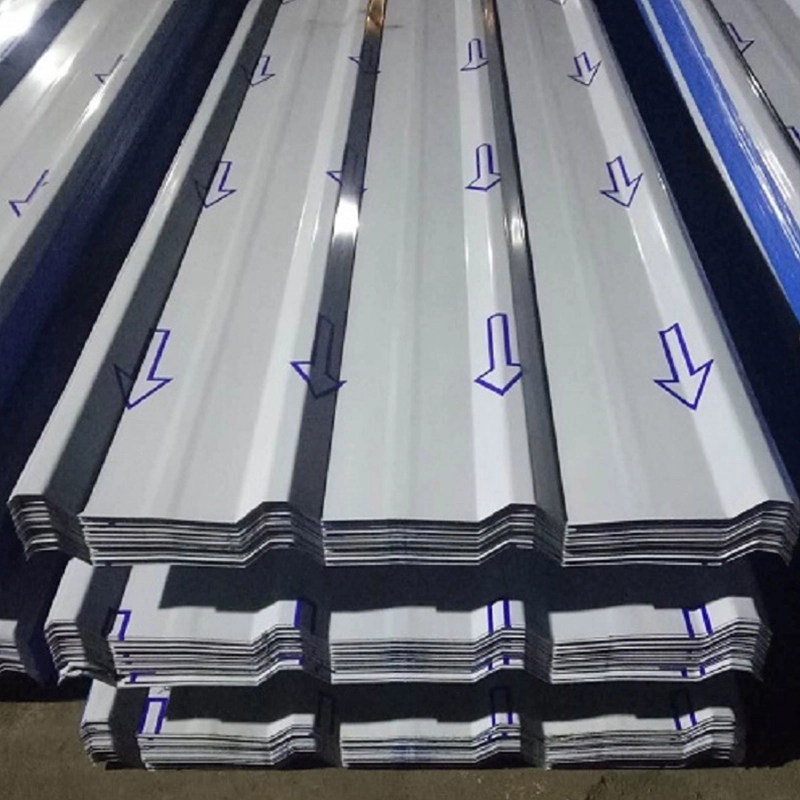

میٹل پروفائلڈ شیٹ، جسے کوروگیٹڈ میٹل پینل بھی کہا جاتا ہے، محیطی درجہ حرارت پر ایک نالیدار کراس سیکشن میں پتلی اسٹیل یا ایلومینیم الائے کوائل کو رول بنا کر تیار کیا جاتا ہے۔ بنیادی مواد کو پروجیکٹ کے ماحول اور لوڈ کی ضروریات کے مطابق منتخب کیا جاتا ہے۔ SENBO ملٹی رول مسلسل تشکیل دینے والی لائنوں کو چلاتا ہے اور پیداوار کے دوران پسلیوں کی اونچائی، شیٹ کی چوڑائی اور پروفائل جیومیٹری پر جہتی جانچ کرتا ہے۔ کمپنی بیس میٹل کی موٹائی اور کوٹنگ کے وزن کے لیے آنے والے معائنہ کے ریکارڈ کو بھی برقرار رکھتی ہے۔

سبسٹریٹ کے اختیارات

• جستی سٹیل شیٹ:عام تعمیراتی درجات میں Z275 اور Z450 شامل ہیں، جس میں دو طرفہ زنک کوٹنگ کا وزن بالترتیب 275 g/m² اور 450 g/m² ہے۔ فی طرف کوٹنگ کی کم از کم موٹائی تقریباً 19 μm ہے۔
• Al Zn مصر دات لیپت سٹیل شیٹ:دھاتی کوٹنگ میں تقریباً 55% ایلومینیم، 43.5% زنک اور 1.5% سلکان ہوتا ہے۔ سنکنرن مزاحمت جستی سٹیل سے 3 سے 5 گنا زیادہ ہے۔ AZ150 ایک وسیع پیمانے پر استعمال شدہ گریڈ ہے۔
• رنگ لیپت سٹیل شیٹ:پریٹریٹمنٹ اور نامیاتی کوٹنگ جیسے کہ پالئیےسٹر، ایکریلک، یا فلورو کاربن کے ساتھ جستی یا Al-Zn سبسٹریٹ کا استعمال کرتا ہے۔ یہ اختیار ایک آرائشی ختم کے ساتھ سنکنرن تحفظ کو یکجا کرتا ہے۔
• ایلومینیم مرکب شیٹ:0.6 ملی میٹر سے 1.2 ملی میٹر موٹی سیمی ہارڈ ایلومینیم الائے شیٹس اچھی سنکنرن مزاحمت اور فارمیبلٹی پیش کرتے ہیں۔ گالوانک سنکنرن سے بچنے کے لیے مختلف دھاتوں کے ساتھ کنکشن پر ایک موصلی رکاوٹ کی ضرورت ہوتی ہے۔

تشکیل اور درجہ بندی

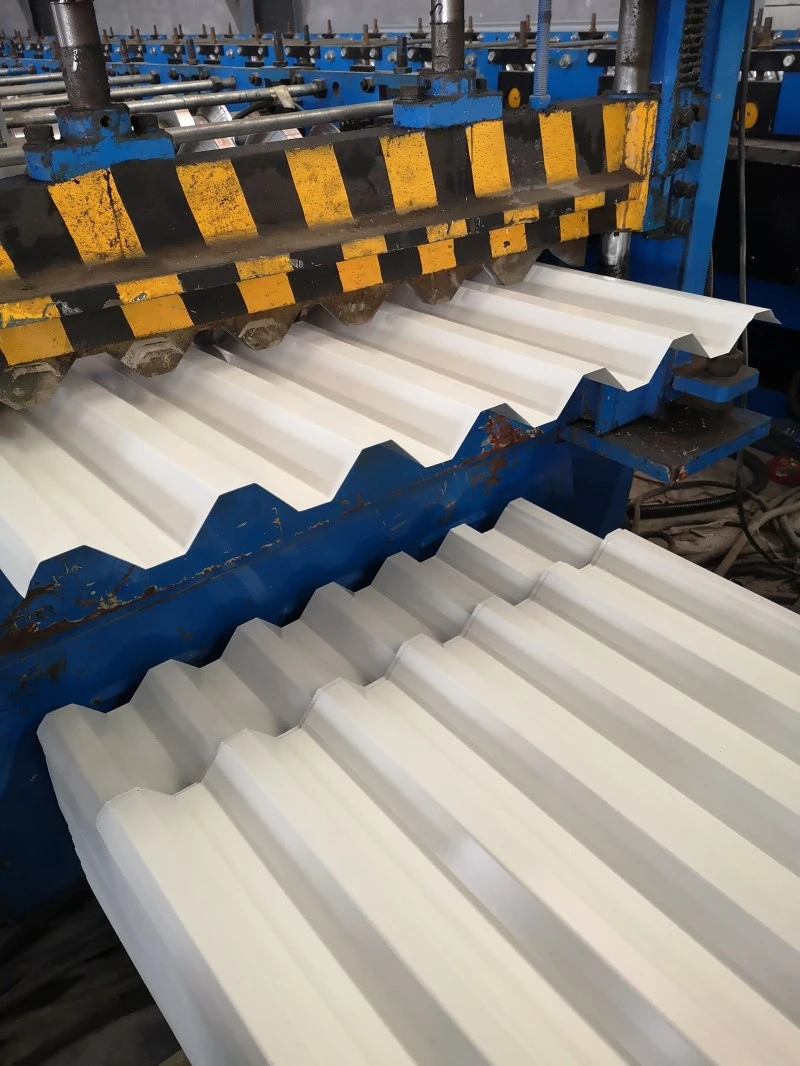

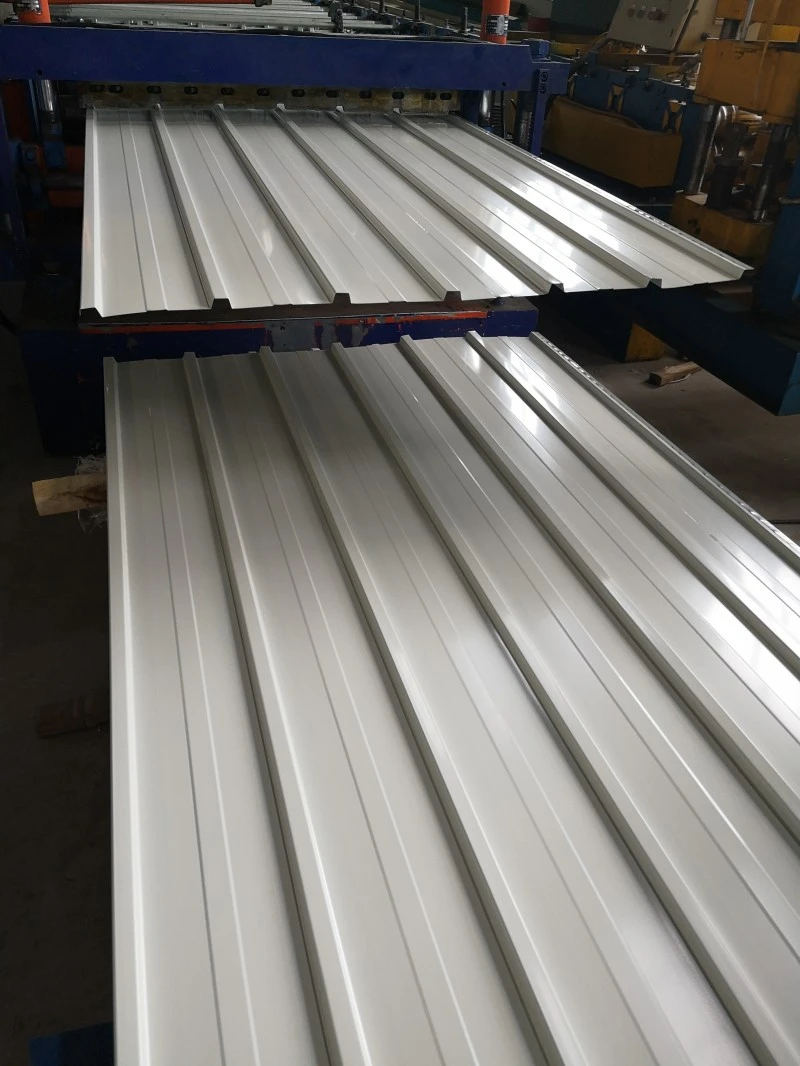

دھاتی پروفائل شدہ شیٹس مسلسل رول بنانے والی لائنوں پر بنتی ہیں اور کئی میٹر سے دسیوں میٹر تک لمبائی میں تیار کی جا سکتی ہیں۔ فیکٹری پری فیبریکیشن اعلی جہتی درستگی فراہم کرتی ہے لیکن نقل و حمل کی لمبائی کے لحاظ سے محدود ہے۔ سائٹ پر تشکیل دینا شیٹ کی لمبائی کو پروجیکٹ سے مماثل کرنے کی اجازت دیتا ہے، اختتامی لیپس کو کم کرتا ہے اور مواد اور مزدوری کو بچاتا ہے۔ مصنوعات کی درجہ بندی کراس سیکشن کے ذریعے V- شکل، U-shaped، W-shaped، ribbed، stiffened، اور dovetail-grooved اقسام میں کی جاتی ہے۔ اطلاق کے لحاظ سے، ان میں چھت کے پینل، دیوار کے پینل، جامع فرش کی سجاوٹ، اور محراب والے ساختی پینل شامل ہیں۔

تکنیکی وضاحتیں

پروجیکٹ ایپلیکیشن ڈیٹا

1. صنعتی عمارتیں اور گودام

پروفائل شدہ دھاتی چادریں عام طور پر صنعتی پلانٹس اور گوداموں میں چھت اور دیواروں کی دیواروں کے لیے استعمال ہوتی ہیں کیونکہ ان کے کم وزن اور کافی طاقت ہوتی ہے۔ تھرمل موصلیت کے بغیر منصوبوں کے لیے، سٹیل کی کھپت تقریباً 5 کلوگرام/m² سے 11 kg/m² ہے۔ جون 2020 اور جون 2023 کے درمیان نصب پنگلیانگ اسپورٹس پارک کمپلیکس میں دھاتی چھت میں 0.6 ملی میٹر موٹی Al-Zn کوٹیڈ پروفائلڈ اسٹیل شیٹس کو چھت کی بنیاد کے طور پر استعمال کیا گیا۔ پروجیکٹ کو 2024 بلڈنگ واٹر پروفنگ انڈسٹری سائنس اینڈ ٹیکنالوجی ایوارڈز میں انجینئرنگ ٹیکنالوجی کے لیے سلور ایوارڈ ملا، جو اس بات کی نشاندہی کرتا ہے کہ ایک بڑی عوامی سہولت میں قابل قبول کارکردگی کا مظاہرہ کیا گیا۔

2. جامع فلور سسٹم

جب کنکریٹ کے ساتھ مل کر، پروفائل شدہ اسٹیل کی چادر مستقل فارم ورک اور ٹینسائل کمک دونوں کے طور پر کام کرتی ہے۔ یہ نقطہ نظر روایتی لکڑی کے فارم ورک اور عارضی کنارے کی ضرورت کو دور کرتا ہے۔ سٹیل اور کنکریٹ کے درمیان بانڈ کو بہتر بنانے کے لیے، شیئر سٹڈز کو شیٹ پر پہلے سے ویلڈیڈ کیا جا سکتا ہے، یا شیٹ کو دو طرفہ سختی والی پسلیوں کے ساتھ بنایا جا سکتا ہے۔ جامع فرش کے نظام کو اونچی عمارتوں اور کثیر المنزلہ صنعتی ڈھانچے میں بڑے پیمانے پر استعمال کیا جاتا ہے۔

3. محراب اور خم دار ڈھانچے

دھاتی پروفائل شدہ شیٹس کو فلیٹ یا مڑے ہوئے پینل کے طور پر بنایا جا سکتا ہے۔ خمیدہ چادریں محراب والی عمارتوں کو قابل بناتی ہیں جو شہتیر، سلیب، اور کالم کے افعال کو ایک ساختی شکل میں یکجا کرتی ہیں۔ چھت کے نظام کو خمیدہ یا متغیر سیکشن پینل کے طور پر تیار کیا جا سکتا ہے اور یہ 1.5 ڈگری کی کم از کم ڈھلوان کے ساتھ گریڈ I سے III تک واٹر پروفنگ کے لیے موزوں ہیں۔

4. چھت کی پنروکنگ اور ہوا کی مزاحمت

چھت کے نظام عام طور پر یا تو لیپڈ اسکرو فکسڈ کنکشن یا ہائی اسٹینڈ سیون انٹر لاکنگ ڈیزائن استعمال کرتے ہیں۔ کھڑے سیون کا طریقہ پوشیدہ، غیر گھسنے والے فاسٹنرز کا استعمال کرتا ہے اور اسے بیجنگ کیپیٹل انٹرنیشنل ایئرپورٹ پر ٹرمینل عمارتوں جیسے منصوبوں میں لاگو کیا گیا ہے۔ SENBO کے 360° سٹینڈ سیون پروفائل شیٹ سسٹم میں پینل کی چوڑائی 430 ملی میٹر اور پسلی کی اونچائی 65 ملی میٹر ہے۔ یہ کم از کم 5% کی نکاسی کی ڈھلوان اور purlin کے درمیان فاصلہ 1.5 میٹر سے زیادہ نہ ہونے کے لیے ڈیزائن کیا گیا ہے۔ پوشیدہ بندھن کا طریقہ ہوا کی بلندی کے خلاف مزاحمت کو بہتر بناتا ہے اور بے نقاب فاسٹنرز کے مقابلے میں رساو کے راستوں کو کم کرتا ہے۔

مصنوعات کی خصوصیات

• ہلکا پھلکا اور اقتصادی:چھت سازی کے لیے اسٹیل کی کھپت 5 kg/m² سے 11 kg/m² تک اور 3.5 میٹر کے لگ بھگ اقتصادی دورانیہ مواد کو بڑے دیواروں کے لیے موزوں بناتا ہے۔
• سنکنرن مزاحمت:Al-Zn کوٹیڈ شیٹس جستی سٹیل کی سنکنرن مزاحمت سے 3 سے 5 گنا زیادہ فراہم کرتی ہیں۔ PVDF کوٹنگز جارحانہ ماحول میں سروس کی زندگی کو مزید بڑھاتی ہیں۔
• پروفائل کی قسم:وی کے سائز کے، پسلیوں والے، سخت اور ڈوویٹیل پروفائلز دستیاب ہیں۔ خمیدہ اور متغیر سیکشن پینل خصوصی تعمیراتی شکلوں کے لیے تیار کیے جا سکتے ہیں۔
• دو پیداوار کے طریقوں:فیکٹری پری فیبریکیشن یا آن سائٹ رول بنانے سے شیٹ کی لمبائی اور ٹرانسپورٹ کی منصوبہ بندی میں لچک ملتی ہے۔
• ری سائیکل مواد:سروس کے اختتام پر سٹیل اور ایلومینیم کی چادروں کو ری سائیکل کیا جا سکتا ہے۔ چادروں کو توانائی کی پیداوار کے لیے فوٹو وولٹک نظام کے ساتھ بھی مربوط کیا جا سکتا ہے۔

عام ایپلی کیشنز

• صنعتی پلانٹس اور لاجسٹکس گوداموں کے لیے چھت اور دیوار کی چڑھائی۔
• سٹیڈیم، نمائشی مراکز، اور ہوائی اڈے کے ٹرمینلز جیسی عوامی عمارتوں کے لیے دھات کی چھت۔
• اونچی عمارتوں اور کثیر المنزلہ صنعتی سہولیات کے لیے جامع فرش ڈیکنگ۔
• محراب والی عمارتیں اور عارضی ڈھانچے جو خود معاون شیل فارم سے فائدہ اٹھاتے ہیں۔

تنصیب اور ہینڈلنگ کی سفارشات

• لیول سپورٹ پر شیٹس کو اسٹور کریں اور انہیں خشک رکھیں۔ اگر بیرونی اسٹوریج ناگزیر ہو تو سانس لینے کے قابل کور کا استعمال کریں۔
• پسلیوں کی خرابی اور کوٹنگ کو پہنچنے والے نقصان کو روکنے کے لیے چوڑے سلنگز یا اسپریڈر سلاخوں کے ساتھ بنڈل اٹھا لیں۔
• چادروں کو کینچی یا نبلرز سے کاٹ دیں۔ کھرچنے والی کاٹنے سے بچیں جو گرمی پیدا کرتی ہے اور دھاتی یا نامیاتی کوٹنگ کو نقصان پہنچاتی ہے۔
• galvanic سنکنرن سے بچنے کے لیے شیٹ کے مواد سے مطابقت رکھنے والے واشرز کے ساتھ فاسٹنر استعمال کریں۔
• مخصوص سائیڈ لیپ اور اینڈ لیپ کی تفصیلات پر عمل کریں۔ تیز ہوا والے علاقوں میں، چھت کے کناروں اور کونوں پر فاسٹنر کی کثافت بڑھائیں۔
• کھڑے سیون سسٹم کے لیے، اگلے پینل پر جانے سے پہلے کلپ کی انگیجمنٹ اور سیون کی تنگی کی تصدیق کریں۔

عام سوالات

میں جستی، Al-Zn کوٹیڈ، اور کلر لیپت شیٹس کے درمیان کیسے انتخاب کروں؟

انتخاب ماحولیاتی ماحول اور ظاہری شکل کی ضروریات پر منحصر ہے۔ جستی کی چادریں ہلکے حالات کے لیے اقتصادی ہیں۔ Al-Zn کوٹیڈ شیٹس بہتر سنکنرن مزاحمت پیش کرتی ہیں اور ساحلی یا صنعتی مقامات کے لیے ترجیح دی جاتی ہیں۔ رنگین لیپت والی چادریں پائیدار آرائشی تکمیل کا اضافہ کرتی ہیں اور جب ظاہری شکل کو اہمیت دیتا ہے یا اضافی کوٹنگ کے تحفظ کی ضرورت ہوتی ہے تو اسے منتخب کیا جاتا ہے۔

کیا پروفائل شدہ دھاتی چادریں چھت اور دیوار دونوں کے لیے استعمال کی جا سکتی ہیں؟

ہاں، لیکن پروفائل اور موٹائی مختلف ہو سکتی ہے۔ چھت کے پینلز کو پانی کی نکاسی اور ہوا کی بلندی کو سنبھالنا چاہیے، جبکہ دیوار کے پینل ہوا کے بوجھ اور ظاہری شکل پر زیادہ توجہ دیتے ہیں۔ مینوفیکچرر کے اسپین ٹیبلز کو ہر ایپلیکیشن کے لیے صحیح پروفائل منتخب کرنے کے لیے استعمال کیا جانا چاہیے۔

ان چادروں کے لیے چھت کی کم از کم ڈھلوان کتنی ہے؟

لیپڈ اسکرو فکسڈ سسٹمز کے لیے، کم از کم 5% کی ڈھلوان عام ہے۔ اسٹینڈنگ سیون سسٹم کو 1.5 ڈگری تک کم ڈھلوان پر استعمال کیا جا سکتا ہے جب مناسب سیون سیلنگ اور ڈرینیج ڈیزائن کے ساتھ انسٹال کیا جائے۔ پراجیکٹ کے ڈیزائن میں ہوا کا بوجھ اور بارش کی شدت پر بھی غور کیا جانا چاہیے۔

لمبی چادروں میں تھرمل توسیع اور سکڑاؤ کو کس طرح سنبھالا جاتا ہے؟

لمبی چادریں درجہ حرارت کی تبدیلیوں کے ساتھ پھیلتی اور سکڑتی ہیں۔ کھڑے سیون سسٹم سلائیڈنگ کلپس کے ذریعے نقل و حرکت کی اجازت دیتے ہیں۔ لیپڈ سسٹمز کے لیے، اینڈ لیپ ڈیٹیل اور فاسٹنر سپیسنگ کو تھرمل موومنٹ کو ایڈجسٹ کرنے کے لیے ڈیزائن کیا جانا چاہیے۔ پراجیکٹ انجینئر کے ذریعہ شیٹ کی لمبائی اور درجہ حرارت کی حد کا جائزہ لیا جانا چاہئے۔

کوالٹی کنٹرول اور دستاویزات

سپلائرز کو بیس میٹل اور کوٹنگ کے وزن کے ریکارڈ کے لیے مل ٹیسٹ سرٹیفکیٹ فراہم کرنا چاہیے۔ پروفائل کے طول و عرض جیسے پسلی کی اونچائی، پچ، اور مؤثر چوڑائی کو پیداوار کے دوران اور شپمنٹ سے پہلے چیک کیا جاتا ہے۔ ونڈ اپلفٹ کی مخصوص ضروریات کے حامل منصوبوں کے لیے، ٹیسٹ رپورٹس یا حسابات فراہم کیے جا سکتے ہیں۔ سائٹ پر موصول ہونے والے معائنے کو آرڈر کے خلاف شیٹ کی موٹائی، پروفائل کی شکل، کوٹنگ کی حالت اور لمبائی کی تصدیق کرنی چاہیے۔

انتخاب کے تحفظات

• بنیادی مواد اور کوٹنگ کو منتخب کرنے سے پہلے سائٹ کے ماحولیاتی سنکنرن کے زمرے کی شناخت کریں۔
• شیٹ کی درست موٹائی اور پروفائل کا انتخاب کرنے کے لیے ڈیزائن ونڈ لوڈ اور اسپین کی تصدیق کریں۔
• پانی کے جمع ہونے اور لیک ہونے سے بچنے کے لیے چھت کی ڈھلوان اور نکاسی آب کی ترتیب کو چیک کریں۔
• طویل مسلسل شیٹس کے لیے، تصدیق کریں کہ نقل و حمل کا راستہ مطلوبہ لمبائی کو ایڈجسٹ کر سکتا ہے یا سائٹ پر رول بنانے کا منصوبہ بنا سکتا ہے۔
• اگر شیٹ کو ایک جامع فرش سسٹم میں استعمال کیا جائے گا، تو مطلوبہ شیئر اسٹڈ لے آؤٹ اور فائر ریٹنگ کے تقاضوں کی تصدیق کریں۔
