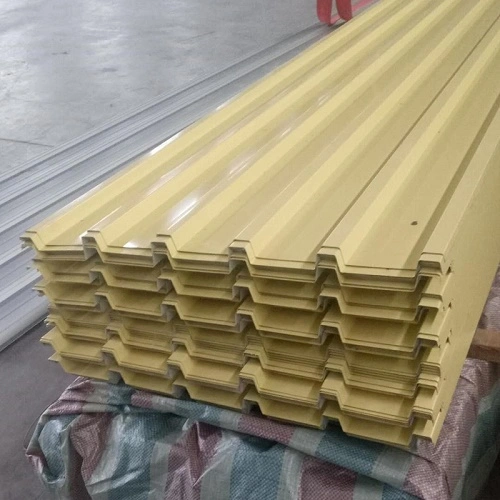

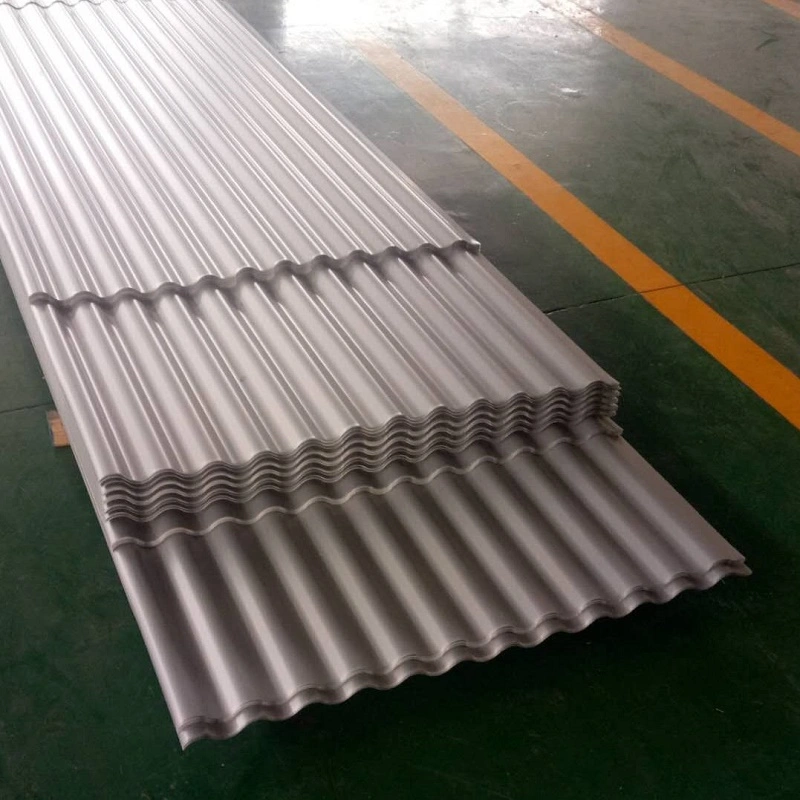

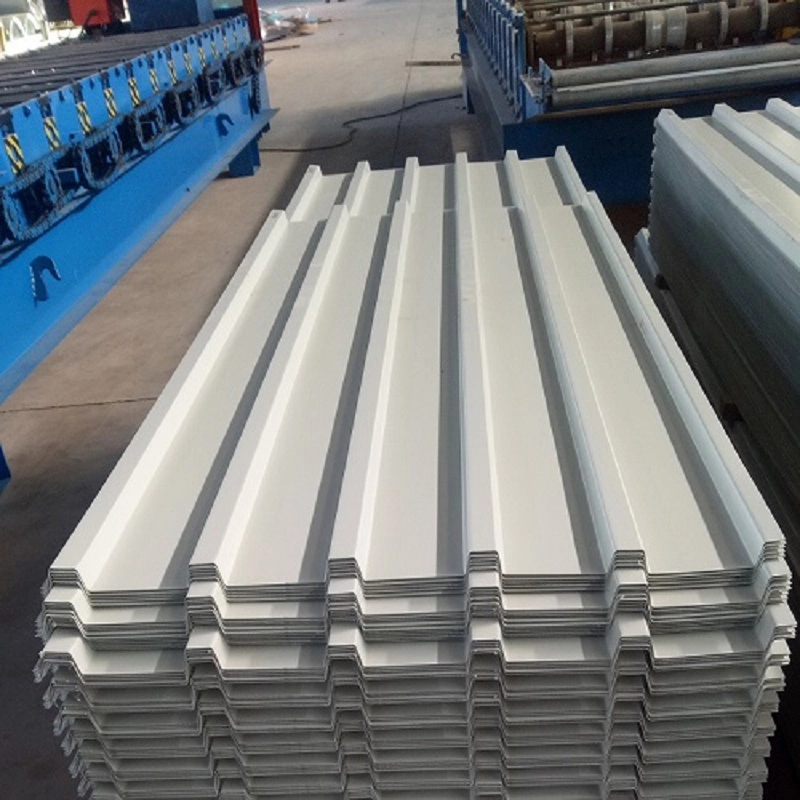

پروفائل شدہ اسٹیل کی چادریں سرد ساختہ پینل ہیں جو رول فارمنگ لیپت یا چڑھائی ہوئی اسٹیل کی پٹی لہر کی شکل کے کراس سیکشنز میں تیار کرتے ہیں۔SENBO تعمیراتی موادجہتی درستگی، کوٹنگ کی کارکردگی، اور طویل مدتی سروس لائف پر توجہ کے ساتھ، سٹیل کے ڈھانچے کی عمارتوں میں چھت، دیوار اور فرش ایپلی کیشنز کے لیے یہ چادریں فراہم کرتی ہے۔
بیس سبسٹریٹ کو درخواست کے ماحول اور مطلوبہ استحکام کے مطابق منتخب کیا جاتا ہے۔ عام اختیارات میں ہاٹ ڈِپ جستی سٹیل، ایلومینیم-زنک الائے لیپت سٹیل، کلر لیپت سٹیل، سٹینلیس سٹیل، اور ایلومینیم الائے شامل ہیں۔ زیادہ تر آرکیٹیکچرل ایپلی کیشنز کے لیے، جستی یا ایلومینیم زنک لیپت اسٹیل لاگت اور سنکنرن مزاحمت کا بہترین توازن فراہم کرتا ہے۔ شیٹ کی موٹائی عام طور پر 0.25 ملی میٹر سے 2.3 ملی میٹر تک ہوتی ہے، عمارت کی تعمیر میں 0.4 ملی میٹر سے 1.6 ملی میٹر سب سے زیادہ عام ہے۔
کوٹنگ سسٹم اس بات کا تعین کرتا ہے کہ شیٹ کتنی اچھی طرح سے ماحولیاتی سنکنرن کے خلاف مزاحمت کرتی ہے اور وقت کے ساتھ ساتھ اپنی ظاہری شکل کو برقرار رکھتی ہے۔ کوٹنگ کی کئی اقسام دستیاب ہیں:
گرم ڈِپ جستی کوٹنگ:زنک کوٹنگ کا وزن Z100 سے Z450 تک ہے۔ بھاری کوٹنگز سنکنرن ماحول میں طویل خدمت زندگی فراہم کرتی ہیں۔ Z275 عام عمارت کی ایپلی کیشنز کے لیے ایک عام تصریح ہے۔
ایلومینیم زنک مرکب کوٹنگ:AZ150 چھت سازی کے لیے معیاری تصریح ہے۔ کوٹنگ میں تقریباً 55% ایلومینیم، 43.5% زنک، اور 1.5% سلکان ہوتا ہے، جو زنک کوٹنگ کے مقابلے میں تین سے پانچ گنا سنکنرن مزاحمت پیش کرتا ہے۔ یہ اسے ساحلی اور صنعتی ماحول کے لیے موزوں بناتا ہے۔
رنگ کی کوٹنگز:پالئیےسٹر (PE)، اعلی پائیدار پالئیےسٹر (HDP)، اور polyvinylidene fluoride (PVDF) کوٹنگز جمالیاتی اور اضافی حفاظتی مقاصد کے لیے دھاتی کوٹنگ پر لگائی جاتی ہیں۔ PVDF تینوں میں بہترین UV مزاحمت اور رنگ برقرار رکھنے کی پیشکش کرتا ہے۔
پروفائل شدہ اسٹیل شیٹس کو لہر کی اونچائی کے لحاظ سے گروپ کیا جاتا ہے، جو براہ راست لچکدار سختی اور پھیلنے کی صلاحیت کو متاثر کرتا ہے:
کم لہر کی چادریں (30 ملی میٹر سے نیچے لہر کی اونچائی):ان پینلز میں لچکدار سختی کم ہوتی ہے اور بنیادی طور پر دیوار کی چادر کے طور پر استعمال ہوتے ہیں۔ وہ عمودی ایپلی کیشنز کے لیے ہلکے اور کفایتی ہیں جہاں اسپیننگ کی ضروریات معتدل ہیں۔
درمیانی لہر کی چادریں (لہر کی اونچائی 30-70 ملی میٹر):یہ سختی اور مادی کارکردگی کا توازن پیش کرتے ہیں، جو انہیں چھت اور دیوار دونوں کے لیے موزوں بناتے ہیں۔ کئی صنعتی عمارتوں کی چھتیں درمیانی لہر والی پروفائلز کا استعمال کرتی ہیں۔
ہائی ویو شیٹس (لہر کی اونچائی 70 ملی میٹر اور اس سے اوپر):یہ سب سے زیادہ لچکدار سختی فراہم کرتے ہیں اور لمبے اسپین یا زیادہ بوجھ کی ضروریات کے ساتھ چھت کے نظام کے لیے مخصوص ہیں۔ وہ عام طور پر بڑے پیمانے پر عوامی عمارتوں میں استعمال ہوتے ہیں۔
پینل کے عہدہ کا نظام YX[wave height]-[wave spacing]-[کوریج کی موثر چوڑائی] کی شکل کا استعمال کرتا ہے۔ مثال کے طور پر، YX15-380-760 15 ملی میٹر کی لہر کی اونچائی، 380 ملی میٹر کی لہر کی جگہ، اور 760 ملی میٹر کی مؤثر کوریج کی چوڑائی کی نشاندہی کرتا ہے۔ شیٹ کی موٹائی الگ سے بیان کی گئی ہے۔
| پیرامیٹر | رینج / اختیارات | نوٹس |
|---|---|---|
| بیس سبسٹریٹ | ہاٹ ڈِپ جستی سٹیل، Al-Zn الائے لیپت سٹیل، کلر لیپت سٹیل، سٹینلیس سٹیل، ایلومینیم کھوٹ | ماحول اور درخواست کے لحاظ سے منتخب کیا گیا۔ |
| چادر کی موٹائی | 0.25–2.3 ملی میٹر | عمارت کے لیے 0.4–1.6 ملی میٹر عام |
| لہر کی اونچائی | 10-200 ملی میٹر | کم، درمیانی اور اعلی لہر کی اقسام |
| بیس شیٹ کی چوڑائی | 600–1270 ملی میٹر | پروفائل پر منحصر ہے۔ |
| زنک کوٹنگ | Z100, Z150, Z275, Z450 | گرم ڈِپ جستی |
| الزن کوٹنگ | AZ100, AZ150, AZ200 | ایلومینیم-زنک کھوٹ لیپت |
| پیداوار کی طاقت | 235–550 ایم پی اے | سبسٹریٹ گریڈ پر منحصر ہے۔ |
| قابل اطلاق معیار | GB/T 12755-2008 | عمارت کے لیے پروفائل شدہ اسٹیل شیٹس |
درخواست کے لحاظ سے عام پینل ماڈل:
چھت کے پینل:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
دیوار کے پینل:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
فرش ڈیکنگ پروفائلز:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (بند قسم)
پروفائل شدہ اسٹیل شیٹ کی ساختی کارکردگی اس کی لہر کی اونچائی، شیٹ کی موٹائی، اور سبسٹریٹ گریڈ پر منحصر ہے۔ اعلی لہر پروفائلز جڑتا کا زیادہ لمحہ فراہم کرتے ہیں اور سپورٹ کے درمیان مزید پھیل سکتے ہیں۔ چھت کے استعمال کے لیے، کم از کم تجویز کردہ شیٹ کی موٹائی 0.6 ملی میٹر ہے۔ دیوار کے پینل کم از کم 0.5 ملی میٹر موٹے ہونے چاہئیں، اور جامع سلیب میں استعمال ہونے والے فرش ڈیکنگ پروفائلز کی کم از کم موٹائی 0.8 ملی میٹر ہونی چاہیے۔
جب شیٹ کی موٹائی 1.2 ملی میٹر سے زیادہ ہو جائے تو اس کی تشکیل زیادہ مشکل ہو جاتی ہے، اور ہو سکتا ہے کہ تھرو ڈیک سٹڈ ویلڈنگ شیٹ اور معاون بیم دونوں میں قابل اعتماد طریقے سے گھس نہ سکے۔ اس وجہ سے، عملی شیٹ کی موٹائی عام طور پر پروفائل شدہ پینلز کے لیے 1.5 ملی میٹر یا اس سے کم تک محدود ہوتی ہے۔
پروفائل شدہ شیٹس ڈایافرام ایکشن کے ذریعے اسٹیل کی عمارت کے مجموعی پس منظر کے استحکام میں حصہ ڈال سکتی ہیں۔ اس کے لیے شیٹ کے تمام کناروں کے ساتھ اور درمیانی معاونت پر مناسب باندھنے کی ضرورت ہے۔ پراجیکٹ ڈرائنگ پر باندھنے کا نمونہ بیان کیا جانا چاہئے۔
چھت کی درخواستوں کے لیے:مطلوبہ مدت اور ڈیزائن کے بوجھ کے لیے کافی لہر کی اونچائی اور چادر کی موٹائی کے ساتھ پروفائل منتخب کریں۔ ایلومینیم-زنک لیپت سبسٹریٹ (AZ150) ساحلی اور صنعتی ماحول کے لیے تجویز کیا جاتا ہے۔ چھت کی ڈھلوان اور مقامی بارش کی شدت کے مطابق تمام اینڈ لیپس اور سائڈ لیپس کو سیل کیا جانا چاہیے۔
دیوار کی درخواستوں کے لیے:کم لہر والے پروفائلز عام طور پر کافی ہوتے ہیں۔ پینل کا رنگ اور تکمیل عمارت کی مجموعی جمالیات سے ملنے کے لیے منتخب کی جانی چاہیے۔ تیز ہوا والے علاقوں میں عمارتوں کے لیے، پینل مینوفیکچرر کے ساتھ باندھنے کے پیٹرن کی تصدیق کریں۔
فرش کی سجاوٹ کے لیے:خاص طور پر جامع سلیب کی تعمیر کے لیے ڈیزائن کردہ پروفائل کا استعمال کریں۔ شیٹ کی کم از کم موٹائی 0.8 ملی میٹر ہے۔ تصدیق کریں کہ پروفائل مخصوص شیئر سٹڈ قطر اور ویلڈنگ کے طریقہ کار سے مطابقت رکھتا ہے۔
تنصیب کے دوران:کوٹنگ کے نقصان اور خرابی سے بچنے کے لیے چادروں کو احتیاط سے ہینڈل کریں۔ لفٹنگ کا سامان استعمال کریں جو بوجھ کو یکساں طور پر تقسیم کرے۔ کٹے ہوئے کناروں کو سنکنرن کی شروعات کو روکنے کے لیے محفوظ کیا جانا چاہیے۔ کاٹنے اور ڈرلنگ کے بعد پینل کی سطح سے دھاتی شیونگ کو ہٹا دیں۔
پروفائل شدہ اسٹیل کی چادریں کثرت سے ایک ساتھ نصب کی جاتی ہیں۔راک اون سینڈوچ پینلزلفافے کے نظام کی تعمیر میں. سنگل اسکن پروفائل شیٹس سینڈوچ اسمبلی کے اندرونی لائنر کے طور پر کام کر سکتی ہیں، جبکہ موصل پینل تھرمل رکاوٹ فراہم کرتا ہے۔ فرش کے نظام میں،فرش کی سجاوٹپروفائلز جامع سلیب بنانے کے لیے کمک اور کنکریٹ کے ساتھ کام کرتے ہیں۔ حمایت کرنے والاتعمیراتی مواد کے آلات کے نظامpurlins، fasteners، فلیشنگ، اور sealants سمیت، پینل پروفائل اور پراجیکٹ کے حالات سے مماثل ہونا ضروری ہے۔ ہماری انجینئرنگ ٹیم ان مشترکہ نظاموں کے لیے مربوط لے آؤٹ ڈرائنگ فراہم کر سکتی ہے۔
1.صنعتی پلانٹ کی چھتیں اور دیواریں جہاں ہلکے، اقتصادی لفافے کی ضرورت ہوتی ہے۔
2.دیواروں اور چھتوں کے لیے درمیانی لہر والے پروفائلز کا استعمال کرتے ہوئے گودام اور لاجسٹکس کی سہولت کی کلڈنگ۔
3.عوامی عمارتیں جیسے ہوائی اڈے کے ٹرمینلز، ریلوے اسٹیشن، اور کھیلوں کے مقامات، جہاں طویل مدتی چھتوں کی پروفائلز کی وضاحت کی گئی ہے۔
4.اسٹیل ڈھانچے کی عمارتیں جہاں پروفائل شدہ شیٹ فریم کے مجموعی پس منظر کے استحکام میں حصہ ڈالتی ہے۔
5.اسٹیل کے فریم شدہ عمارتوں میں فرش کے نظام، جامع سلیب کے لیے مستقل فارم ورک کے طور پر پروفائل ڈیکنگ کا استعمال کرتے ہوئے۔
دیوار کے پینلز کے لیے، کم از کم موٹائی 0.5 ملی میٹر ہے۔ چھت کے پینل کم از کم 0.6 ملی میٹر موٹے ہونے چاہئیں۔ جامع سلیب میں استعمال ہونے والے فرش ڈیکنگ پروفائلز کے لیے کم از کم 0.8 ملی میٹر موٹائی کی ضرورت ہوتی ہے۔ یہ اقدار معیاری سٹیل سبسٹریٹس پر لاگو ہوتی ہیں اور زیادہ بوجھ یا طویل مدتی ایپلی کیشنز کے لیے اسے بڑھانے کی ضرورت پڑ سکتی ہے۔
ایلومینیم زنک الائے کوٹنگ (AZ150) ایک موازنہ زنک کوٹنگ سے تین سے پانچ گنا سنکنرن مزاحمت فراہم کرتی ہے۔ ایلومینیم کا جزو ایک مستحکم رکاوٹ کی تہہ بناتا ہے، جبکہ زنک کا جزو کٹے ہوئے کناروں پر قربانی کا تحفظ فراہم کرتا ہے۔ ساحلی یا صنعتی ماحول کے لیے، عام طور پر AZ لیپت اسٹیل کی سفارش کی جاتی ہے۔ معیاری داخلہ ایپلی کیشنز کے لیے، جستی سٹیل کافی ہے۔
شیٹ کی موٹائی 1.2 ملی میٹر سے زیادہ پیچیدہ پروفائلز میں بننا مشکل ہو جاتا ہے۔ مزید برآں، جب جامع فرش کے نظام میں استعمال کیا جائے تو تھرو ڈیک سٹڈ ویلڈنگ قابل اعتماد طریقے سے 1.2 ملی میٹر سے زیادہ موٹی چادروں میں نہیں گھس سکتی ہے۔ زیادہ تر پروفائل شدہ شیٹ ایپلی کیشنز کے لیے، عملی بالائی حد 1.5 ملی میٹر ہے۔
جی ہاں جب تمام کناروں کے ساتھ اور درمیانی معاونت پر مناسب طریقے سے جکڑ لیا جائے تو، پروفائل شدہ شیٹس جہاز میں قینچ والی قوتوں کو منتقل کر سکتی ہیں اور استحکام پیدا کرنے میں اپنا حصہ ڈال سکتی ہیں۔ فاسٹننگ پیٹرن کو اس مقصد کے لیے ڈیزائن کیا جانا چاہیے، مناسب فاسٹنر وقفہ اور کنارے کی دوری کے ساتھ۔ ساختی انجینئر کے ساتھ ڈایافرام کی صلاحیت کی تصدیق کریں۔
تمام فیلڈ کٹ اسٹیل سبسٹریٹ کو بے نقاب کرتے ہیں اور اسے ٹچ اپ کوٹنگ یا زنک سے بھرپور پینٹ سے محفوظ کیا جانا چاہیے۔ دھاتی شیونگز اور ڈرلنگ سوارف کو فوری طور پر ہٹا دیں، کیونکہ وہ پینل کی سطح کو زنگ اور داغ لگا سکتے ہیں۔ ایلومینیم زنک لیپت اسٹیل کے لیے، بے نقاب کٹے ہوئے کنارے اب بھی آس پاس کی کوٹنگ کے قربانی کے تحفظ سے فائدہ اٹھاتے ہیں، لیکن پھر بھی ٹچ اپ ٹریٹمنٹ کی سفارش کی جاتی ہے۔
