ریبار ٹراس فرش ڈیکنگ

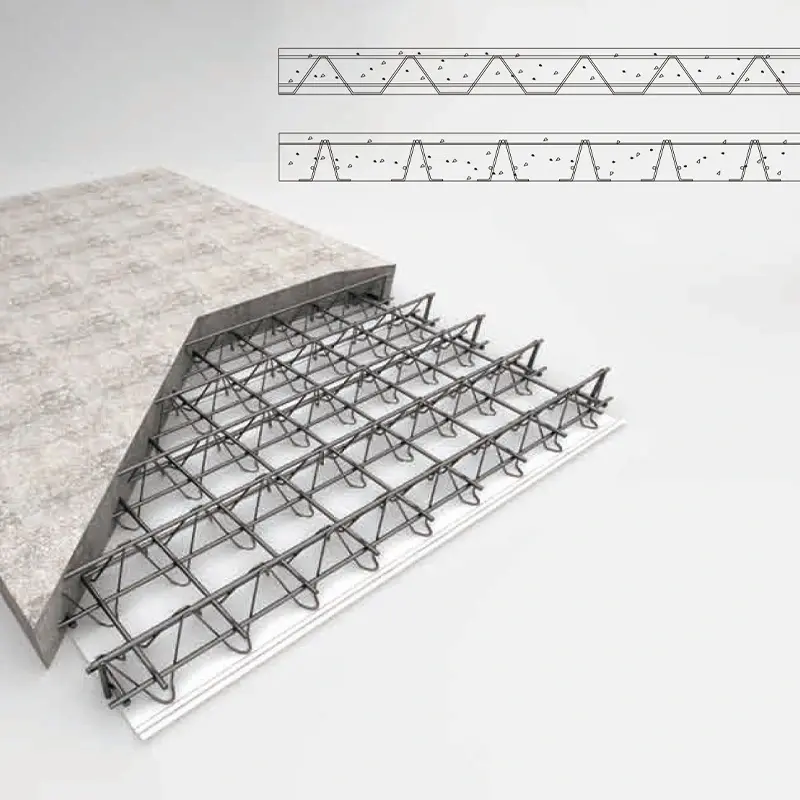

ریبار ٹرس فلور ڈیکنگ ایک جامع لوڈ بیئرنگ پینل ہے جو اسٹیل ریبار ٹرس کو ایک خودکار پروڈکشن لائن پر نیچے کی پلیٹ کے ساتھ ملا کر تشکیل دیا جاتا ہے۔ ٹراس خود اوپر کی راگ کی سلاخوں، نیچے کی راگ کی سلاخوں اور ویب بارز پر مشتمل ہوتا ہے جو مزاحمتی جگہ کی ویلڈنگ کے ذریعے جوڑ کر ایک مستحکم تکونی ساخت بناتا ہے۔ اس ٹراس کو پھر نیچے والی پلیٹ میں ویلڈیڈ کیا جاتا ہے، عام طور پر 0.5 ملی میٹر موٹی جستی سٹیل کی چادر یا فائبر سیمنٹ بورڈ۔

SENBO تعمیراتی مواداس پروڈکٹ کو اس کے اسٹیل ڈھانچے کے فرش کی حد کے حصے کے طور پر فراہم کرتا ہے۔ ڈیکنگ تعمیر کے دوران مستقل فارم ورک کے طور پر کام کرتی ہے اور بعد میں کنکریٹ سلیب کی ساختی کارکردگی میں حصہ ڈالتی ہے۔

ساختی ساخت اور مواد

اوپر اور نیچے کی راگ باریں عام طور پر HRB400 یا CRB550 اسٹیل سے بنی ہوتی ہیں، جبکہ ویب بارز عام طور پر HPB300، HRB400، یا CPB550 اسٹیل کا استعمال کرتے ہیں۔ عمودی اور افقی سپورٹ بارز عام طور پر HPB300 یا HRB400 ہوتے ہیں۔

جب ایک جستی سٹیل کی شیٹ کو نیچے کے فارم ورک کے طور پر استعمال کیا جاتا ہے، تو اس کی موٹائی 0.5 ملی میٹر ہوتی ہے، پیداوار کی طاقت کم از کم 250 N/mm² ہوتی ہے، اور دو طرفہ گیلوینائزنگ کوٹنگ کا وزن کم از کم 120 g/m² ہوتا ہے۔ نیچے کی شیٹ دو چوڑائیوں میں آتی ہے: ٹائپ A (600 ملی میٹر) اور ٹائپ بی (576 ملی میٹر)۔

اسٹیل ٹراس کی اونچائی 50 ملی میٹر سے 340 ملی میٹر تک ہوتی ہے، سلیب کی موٹائی 80 ملی میٹر سے 370 ملی میٹر تک ہوتی ہے۔ اوپر اور نیچے کی راگ کا قطر 6–12 ملی میٹر ہے، اور ویب بار کا قطر 4–8 ملی میٹر ہے۔ کئی مصنوعات کی سیریز موجود ہیں، جیسے TD1–TD7 اور HB1–HB8، جس میں TD3-90 عام طور پر استعمال ہونے والا ماڈل ہے۔

باٹم فارم ورک کے لحاظ سے پروڈکٹ کی درجہ بندی

مصنوعات کی درجہ بندی نیچے فارم ورک کی قسم کی بنیاد پر کی جاتی ہے۔ روایتی قسم میں جستی سٹیل کی چادر استعمال ہوتی ہے، جبکہ مستقل (غیر ہٹنے والی) قسم میں ٹھیک مجموعی کنکریٹ یا فائبر سیمنٹ بورڈ استعمال ہوتا ہے۔ قومی معیار کے اٹلس 23CG56-1 اور 23CG56-2 کے مطابق، مستقل نیچے والے فارم ورک پروڈکٹس سائٹ پر فارم ورک کو ہٹانے کی ضرورت کو ختم کرتے ہیں، نیچے ہموار فنش فراہم کرتے ہیں، اور مرطوب یا صاف ماحول کے ساتھ ساتھ معلق چھتوں کے بغیر عمارتوں کے لیے موزوں ہیں۔

حقیقی منصوبوں میں کارکردگی

1. سپر ہائی رائز ایپلی کیشن: 140,800 m² ٹرس ڈیکنگ

اس وقت زیر تعمیر ایک سپر ہائی رائز پروجیکٹ کا کل رقبہ 218,000 m² ہے۔ ٹاور اے 39 منزلہ (176.1 میٹر) اور ٹاور بی 51 منزلہ (212.4 میٹر) تک پہنچتا ہے۔ اس پروجیکٹ میں 140,800 m² ٹرس ڈیک سسٹمز اور 16,100 m² کناروں کا فارم ورک استعمال کیا گیا۔ سلیب کی موٹائی 110 ملی میٹر سے 150 ملی میٹر تک تھی، اور ٹراسس کو ہائی فریکوئنسی مزاحمتی جگہ ویلڈنگ کا استعمال کرتے ہوئے من گھڑت بنایا گیا تھا۔

روایتی کاسٹ ان پلیس سلیبس کے مقابلے میں، اس طریقے نے فارم ورک کی تنصیب، فارم ورک کو ہٹانا، اور دستی ریبار باندھنا ختم کردیا۔ تعمیراتی معیار پوری طرح مستحکم اور قابل اعتماد رہا۔

2. طویل مدتی اور بڑے کینٹیلیور کی تصدیق

Zhongguancun AI سائنس اور ٹیکنالوجی پارک نمائشی مرکز بیجنگ میں "زیرو کاربن بلڈنگ" کا پائلٹ پروجیکٹ ہے۔ چار منزلہ سٹیل فریم کا ڈھانچہ زلزلہ کی شدت 8 کے لیے ڈیزائن کیا گیا تھا۔ اس میں زیادہ سے زیادہ 3.5 میٹر اور زیادہ سے زیادہ کینٹیلیور کی لمبائی 8.25 میٹر ہے۔

TD3-90 قسم کی فرش ڈیکنگ کا استعمال کیا گیا تھا، جس کی ٹراس اونچائی 90 ملی میٹر اور کل سلیب کی موٹائی 120 ملی میٹر تھی۔ تعمیر کے دوران زیادہ سے زیادہ غیر تعاون یافتہ دورانیہ 3.0 میٹر تھا۔ 8.25 میٹر کینٹیلیور زون میں، 1.5‰ کی اوپر کی طرف کیمبر کو دلانے کے لیے وسط مدت میں عارضی ڈبل عمودی پوسٹیں نصب کی گئی تھیں، جس سے ساختی حفاظت کو یقینی بنایا گیا تھا۔

3. آگ اور سنکنرن مزاحمت کی تصدیق

کمک مکمل طور پر کنکریٹ میں بند ہے، جو روایتی کاسٹ ان پلیس سلیبوں کی طرح آگ کی مزاحمت فراہم کرتی ہے۔ ٹیسٹ سے پتہ چلتا ہے کہ 100 ملی میٹر موٹی سلیب (70 ملی میٹر اونچے اسٹیل ٹرس کے مساوی) 1.68 گھنٹے کی آگ مزاحمت کی درجہ بندی حاصل کرتی ہے۔ جستی سٹیل کی چادر کو آگ سے تحفظ کی اضافی ضرورت نہیں ہے۔

پروفائلڈ اسٹیل ڈیکنگ کا استعمال کرتے ہوئے جامع سلیب کے مقابلے، اسٹیل ٹرس فلور ڈیکنگ بہتر سنکنرن مزاحمت پیش کرتی ہے۔ چونکہ جستی سٹیل شیٹ سروس کے مرحلے میں ساختی بوجھ برداشت کرنے میں حصہ نہیں ڈالتی ہے، اس لیے مورچا ساختی سالمیت پر سمجھوتہ نہیں کر سکتا۔

4. تعمیراتی کارکردگی اور لاگت کا ڈیٹا

فیکٹری کی پیداوار یکساں کمک کے وقفے اور مستقل کنکریٹ کور کی موٹائی کو یقینی بناتی ہے۔ سائٹ پر ریبار باندھنے کا کام 60%–70% تک کم ہو گیا ہے۔ تیانجن میں Xiqing Houtai Plot G تہہ خانے کے منصوبے کے لیے، اس ٹیکنالوجی کے استعمال سے تعمیراتی مدت میں تقریباً 10 دن کی کمی ہوئی اور اس کے نتیجے میں 1.972 ملین RMB کی کل لاگت کی بچت ہوئی۔ فی مربع میٹر جامع لاگت روایتی جامع سلیب سے 20% سے زیادہ کم تھی۔

ایک نظر میں تکنیکی تفصیلات

درج ذیل پیرامیٹرز انڈسٹری کے معیاری JG/T 368-2012 اور قومی معیار کے اٹلس پر مبنی ہیں۔ حسب ضرورت دستیاب ہے۔

یہ سسٹم کیوں کام کرتا ہے۔

1. فیکٹری پری فیبریکیشن مستقل مزاجی کو یقینی بناتی ہے۔ٹراس خودکار مزاحمتی جگہ کی ویلڈنگ کے ذریعے بنتا ہے، جو کمک کے وقفے کو یکساں اور طول و عرض کو درست رکھتا ہے۔ یہ سائٹ پر ریبار باندھنے میں 60%–70% تک کمی لاتا ہے اور تعمیراتی معیار کو مزید مستحکم کرتا ہے۔

2. دو طرفہ سختی کاسٹ ان پلیس سلیب سے موازنہ۔سسٹم کو ایک دو طرفہ سلیب کے طور پر ڈیزائن کیا جا سکتا ہے، جو دو طرفہ کمک کے ساتھ کاسٹ ان پلیس رینفورسڈ کنکریٹ سلیب کی طرح سختی پیش کرتا ہے۔ زلزلہ کی کارکردگی عام طور پر پروفائل شدہ اسٹیل کے مرکب سلیب سے بہتر ہوتی ہے۔

3. اضافی کوٹنگز کے بغیر آگ اور سنکنرن مزاحمت۔چونکہ کمک مکمل طور پر کنکریٹ میں بند ہے، ایک 100 ملی میٹر سلیب بغیر فائر پروفنگ کے 1.68 گھنٹے کی فائر ریٹنگ حاصل کرتا ہے۔ جستی شیٹ صرف فارم ورک کے طور پر کام کرتی ہے، لہذا سنکنرن ساختی حفاظت کو متاثر نہیں کرتا ہے۔

4. ہموار سوفٹ اور سلیب کی موٹائی میں کمی۔نیچے کی طرف فلیٹ ہے۔ معیاری پروفائلڈ اسٹیل ڈیکنگ کے مقابلے میں، اسی واضح چھت کی اونچائی کو برقرار رکھتے ہوئے کل سلیب کی موٹائی کو 30-50 ملی میٹر تک کم کیا جا سکتا ہے، جو فرش سے فرش کی اونچائی کو کم کرنے میں مدد کرتا ہے۔

5. لاگت اور شیڈول کے فوائد۔فارم ورک کو ختم کر دیا جاتا ہے، ساحل کو کم سے کم کیا جاتا ہے، اور کثیر منزلہ بیک وقت تعمیر ممکن ہو جاتی ہے۔ نیچے کی شیٹ صرف 0.5 ملی میٹر سٹیل کی موٹائی کے ساتھ سطح کے رقبے کا 96 فیصد استعمال حاصل کرتی ہے، جس سے مواد کی کھپت کم ہوتی ہے۔

ڈیزائن اور تنصیب کے تحفظات

دو طرفہ سلیب ڈیزائن کے لیے:ریبار ٹراس ڈیکنگ کو ٹرانسورس سمت میں اضافی کمک شامل کرکے دو طرفہ سلیب کے طور پر ڈیزائن کیا جاسکتا ہے۔ سٹرکچرل انجینئر کے ساتھ تصدیق کریں کہ پینل لے آؤٹ اور معاون حالات ڈیزائن کے مفروضوں سے میل کھاتے ہیں۔

مستقل نیچے فارم ورک ایپلی کیشنز کے لیے:جب معلق چھت کے بغیر ہموار نیچے کی ضرورت ہو تو ٹھیک مجموعی کنکریٹ یا فائبر سیمنٹ بورڈ کا انتخاب کریں۔ اس بات کی توثیق کریں کہ ماحول منتخب نچلے فارم ورک مواد کے لیے موزوں ہے۔

لمبی کینٹیلیور کے لیے:عارضی مدد کی ضرورت ہو سکتی ہے، جیسا کہ Zhongguancun پراجیکٹ میں دکھایا گیا ہے جہاں اوپر کی طرف راغب کرنے کے لیے ڈبل پوسٹس کا استعمال کیا گیا تھا۔ کینٹیلیور کی اصل لمبائی اور تعمیراتی بوجھ کی بنیاد پر انحراف اور کیمبر کی ضروریات کا حساب لگائیں۔

تنصیب کے دوران:تمام نوڈس اور سپورٹ پر ویلڈنگ کے معیار کو یقینی بنائیں۔ مخصوص ویلڈ وقفہ کاری اور الیکٹروڈ پریشر پر عمل کریں۔ جستی چادروں کے لیے، ضرورت سے زیادہ گرمی سے بچیں جو کوٹنگ کو نقصان پہنچا سکتی ہے۔ پینلز کو نمی سے بچائیں اگر سائٹ پر طویل عرصے تک ذخیرہ کیا جائے۔

عام ایپلی کیشنز

1.بلند و بالا اور انتہائی اونچے اسٹیل کے ڈھانچے کے لیے فرش اور چھت کے نظام۔

2.طویل مدتی اور بڑے کینٹیلیور فرش کے ڈھانچے۔

3.صنعتی پلانٹس اور لاجسٹک گوداموں میں آپریٹنگ پلیٹ فارم اور فرش۔

4.ایسی عمارتیں جن میں نمی مزاحمت، سنکنرن مزاحمت، یا صاف کمرے کے ماحول کی ضرورت ہوتی ہے، جہاں مستقل نیچے فارم ورک کی سفارش کی جاتی ہے۔

اکثر پوچھے گئے سوالات

1. ریبار ٹراس ڈیکنگ کا موازنہ اسٹیل شیٹ کے جامع سلیب سے کیسے ہوتا ہے؟

پروفائل شدہ اسٹیل شیٹ کے جامع سلیب اسٹیل ڈیک پر فارم ورک اور ٹینسائل کمک دونوں کے طور پر انحصار کرتے ہیں۔ ریبار ٹراس ڈیکنگ ساختی کمک کے لیے ایک الگ اسٹیل ٹرس کا استعمال کرتی ہے، اس لیے نیچے کی شیٹ صرف فارم ورک کے طور پر کام کرتی ہے۔ اس کا مطلب ہے کہ نیچے کی شیٹ پتلی ہو سکتی ہے (0.5 ملی میٹر) اور سنکنرن ساختی صلاحیت کو متاثر نہیں کرتا ہے۔ نیچے والا سلیب بھی چاپلوس ہے۔

2. مستقل نیچے فارم ورک سسٹم کا کیا فائدہ ہے؟

مستقل نیچے کا فارم ورک (فائن ایگریگیٹ کنکریٹ یا فائبر سیمنٹ بورڈ) کنکریٹ کیورنگ کے بعد فارم ورک کو اتارنے کی ضرورت کو ختم کرتا ہے۔ یہ ایک ہموار، صاف نیچے فراہم کرتا ہے جسے بغیر کسی معطل چھت کے بے نقاب چھوڑا جا سکتا ہے۔ یہ خاص طور پر مرطوب، صاف یا آرکیٹیکچرل ایپلی کیشنز میں مفید ہے۔

3. کیا ریبار ٹراس ڈیکنگ کو دو طرفہ سلیب کے لیے استعمال کیا جا سکتا ہے؟

جی ہاں ٹرانسورس ریانفورسمنٹ کو شامل کرکے اور اس کے مطابق پینل سپورٹ کو ڈیزائن کرنے سے، سسٹم کاسٹ ان پلیس سلیب کی طرح دو طرفہ سلیب رویہ حاصل کر سکتا ہے۔ ڈیزائن کو پینل کے طول و عرض اور ٹراس واقفیت کا حساب دینا چاہئے۔

4. تعمیر کے دوران کس عارضی مدد کی ضرورت ہے؟

سپورٹ کی ضروریات ٹرس کی اونچائی، سلیب کی موٹائی، اور مدت پر منحصر ہے. تقریباً 3 میٹر تک کے عام اسپین کے لیے، کسی عارضی مدد کی ضرورت نہیں ہو سکتی ہے۔ لمبے اسپین یا کینٹیلیور کے لیے، عارضی پوسٹس یا سہارے استعمال کیے جاتے ہیں۔ مینوفیکچرر کے اسپین ٹیبلز اور سٹرکچرل انجینئر کے حسابات کو صحیح ترتیب کا تعین کرنا چاہیے۔

5. کون سے معیارات ریبار ٹراس فلور ڈیکنگ کو کنٹرول کرتے ہیں؟

صنعت کا مرکزی معیار JG/T 368-2012 ہے "اسٹیل ٹراس فلور ڈیکنگ۔" ڈیزائن کے حوالہ جات میں قومی معیاری اٹلس 22G522-1 اور 23CG56-1/2 شامل ہیں۔ مواد اور ویلڈ ٹیسٹنگ ان دستاویزات میں موجود تقاضوں پر عمل کرتے ہیں۔
