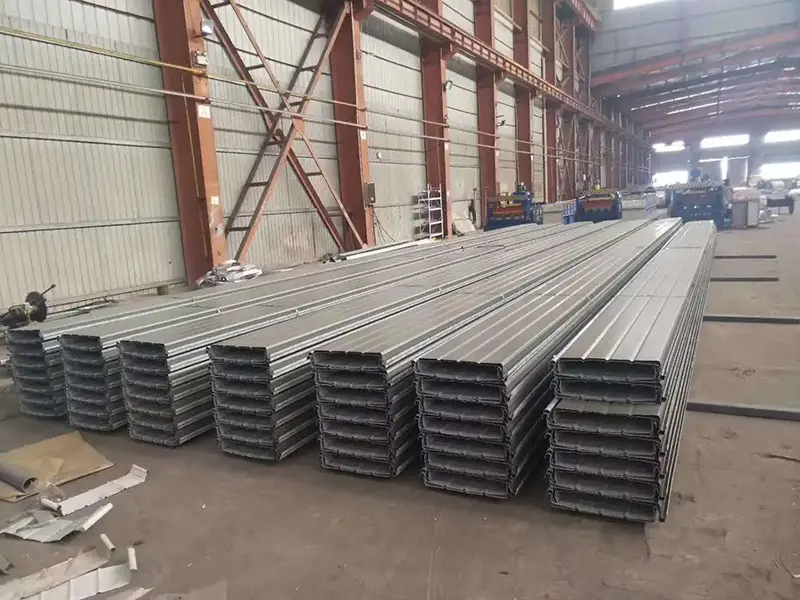

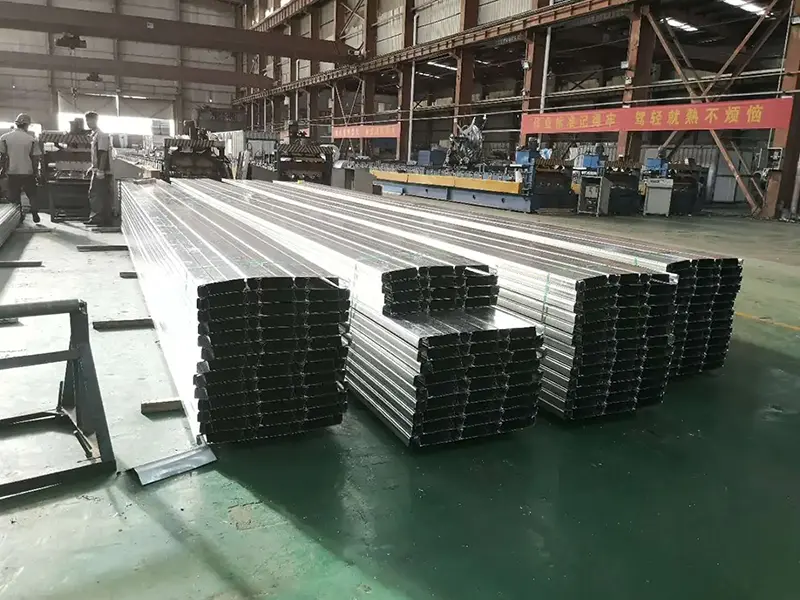

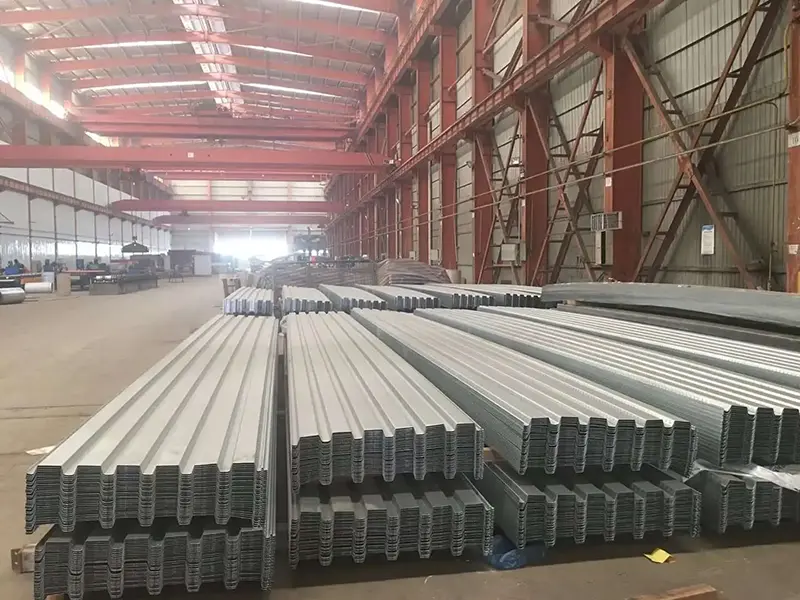

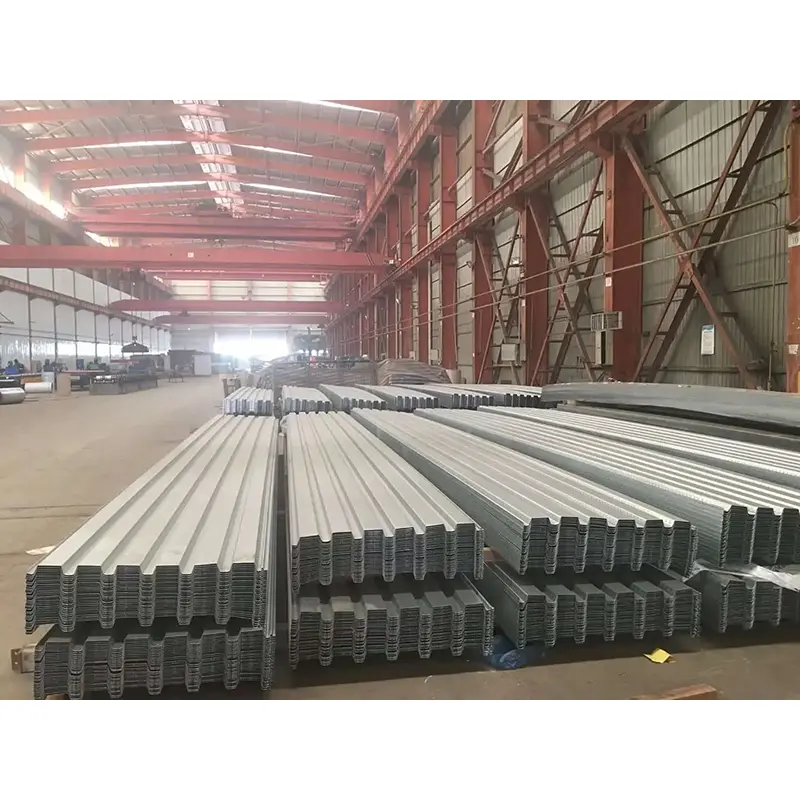

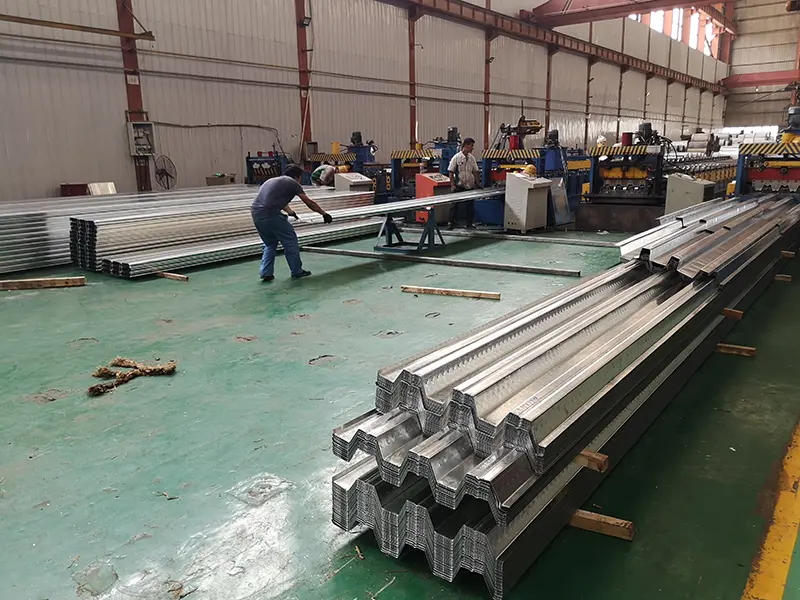

لوڈ بیئرنگ فلور ڈیکنگ

لوڈ بیئرنگ فلور ڈیکنگ، جسے اسٹیل فلور ڈیکنگ یا پروفائلڈ اسٹیل ڈیکنگ بھی کہا جاتا ہے، ایک کولڈ رولڈ تعمیراتی جزو ہے جو جستی اسٹیل شیٹ سے بنا ہے۔ پروفائل کے لحاظ سے اس کا نالیدار کراس سیکشن V، U، یا trapezoid کی شکل اختیار کرتا ہے۔SENBO تعمیراتی موادیہ پینل اپنے اسٹیل ڈھانچے کی مصنوعات کی رینج کے حصے کے طور پر فراہم کرتا ہے، جو جامع فلور سسٹمز کے لیے اوپن پروفائل اور کلوز پروفائل دونوں اختیارات پیش کرتا ہے۔

تعمیر کے دوران، پینل مستقل فارم ورک کے طور پر کام کرتے ہیں. کنکریٹ کے ٹھیک ہونے کے بعد، وہ سلیب کے نچلے حصے میں تناؤ کمک کے طور پر کام کرتے ہیں۔ یہ دوہری فنکشن وہی ہے جو نظام کو ساختی طور پر موثر اور اقتصادی دونوں بناتا ہے۔

پروفائل کی اقسام اور مواد کے اختیارات

اوپن پروفائل ڈیکنگ، جیسے YX76-305-915 اور YX75-300-880، کھلی چوٹیوں والی پسلیاں نمایاں کرتی ہیں۔ یہ ڈیزائن سائٹ پر کمک کی سلاخوں اور روٹ یوٹیلیٹی لائنوں کو رکھنا آسان بناتا ہے۔ بند پروفائل ماڈلز، بشمول YX60-263-790 اور YXB65-185-555، مخالف نقطہ نظر اختیار کرتے ہیں: پسلیاں مکمل طور پر بند ہوتی ہیں، جس سے نیچے کی طرف فلیٹ اور آگ کی بہتر مزاحمت پیدا ہوتی ہے۔

جہاں تک بنیادی مواد کا تعلق ہے، DX51D+Z، Q235، اور Q345 جیسے گریڈوں میں گرم ڈِپ گیلوانائزڈ اسٹیل کوائل استعمال کیے جاتے ہیں۔ زنک کوٹنگ کا وزن 40 سے 600 g/m² تک ایڈجسٹ کیا جا سکتا ہے تاکہ اینٹی سنکنرن کی مخصوص ضروریات کو پورا کیا جا سکے۔ 21-اسٹیج رول بنانے کا عمل پینلز کو شکل دیتا ہے، جس کی لمبائی فی پروجیکٹ اپنی مرضی کے مطابق ہوتی ہے۔ تنصیب کا عملہ عام طور پر 2,000–3,000 m² فی دن کا احاطہ کر سکتا ہے۔

ایک مربوط ساختی نظام کی تشکیل کے لیے، پینلز کو شیئر اسٹڈز کا استعمال کرتے ہوئے اسٹیل بیم کے ذریعے ڈیک کے ساتھ ویلڈ کیا جاتا ہے، جبکہ ملحقہ پینلز کو خصوصی کلیمپنگ ٹولز کے ساتھ جوڑا جاتا ہے۔

فیلڈ کی توثیق شدہ کارکردگی

1. مکینیکل پراپرٹیز: بوجھ برداشت کرنے کی صلاحیت کی پیمائش

مثال کے طور پر YX75-300-880 اوپن پروفائل ڈیک لیں۔ 75 ملی میٹر کی پسلی کی اونچائی، 300 ملی میٹر کی پسلیوں کا فاصلہ، اور 880 ملی میٹر کی موثر چوڑائی کے ساتھ، 1.0 ملی میٹر موٹا ورژن 135 سینٹی میٹر⁴/m کی جڑتا ایک لمحہ فراہم کرتا ہے۔ تعمیراتی مرحلے میں بوجھ کی گنجائش 3.2 kN/m² ہے، اور جامع سلیب کی حتمی صلاحیت 8.5 kN/m² تک پہنچ جاتی ہے۔ جب موٹائی 1.2 ملی میٹر تک بڑھ جاتی ہے، تو جمود کا لمحہ 190 cm⁴/m تک بڑھ جاتا ہے، حتمی صلاحیت کو 12.0 kN/m² تک دھکیلتا ہے۔

YX51-342-1025 ماڈل بھی ایسی ہی کہانی بیان کرتا ہے۔ اس کے مواد کے استعمال کی شرح 82% ہے، اور 1.0 ملی میٹر پینل 20.13 cm³/m کے سیکشن ماڈیولس کے ساتھ 63.50 cm⁴/m کی جڑت کا ایک لمحہ فراہم کرتا ہے۔

2. مواد کی طاقت اور تھکاوٹ کی کارکردگی

پیداوار کی طاقت کو 235 MPa سے 550 MPa تک، 340 اور 700 MPa کے درمیان حتمی تناؤ کی طاقت کے ساتھ، وسیع رینج میں ایڈجسٹ کیا جا سکتا ہے۔ متحرک لوڈنگ کے تحت، تھکاوٹ کی زندگی 2 ملین سائیکل تک پہنچ جاتی ہے، جیسا کہ EU EN1993-1-3 میں بیان کیا گیا ہے۔ نمک کے اسپرے کی جانچ میں، جستی پینل 2,000 گھنٹے تک سرخ زنگ کے بغیر برداشت کرتے ہیں، جو ساحلی ماحول میں 25 سال سے زیادہ کی سروس لائف کا ترجمہ کرتا ہے۔

3. پسلی کی اونچائی اور سیکشن کی اصلاح

51 ملی میٹر پسلی کی اونچائی والے حصے کو اپنی شکل کو بہتر بنانے کے لیے فلوڈ ڈائنامکس سمولیشن سے گزرا ہے۔ 120 ملی میٹر کنکریٹ سلیب کے ساتھ، یہ 3.5 kN/m² کی عمودی بوجھ برداشت کرنے کی صلاحیت حاصل کرتا ہے اور 35 ملی میٹر پسلیوں کے مقابلے میں 42% زیادہ لچکدار سختی پیش کرتا ہے۔ محدود عنصر کا تجزیہ 233 ملی میٹر پسلی پچ سیکشن کے لیے 0.92 کے لوڈ ٹرانسفر یکساں گتانک کی مزید تصدیق کرتا ہے، جو روایتی ڈیکنگ میں اکثر نظر آنے والے 25% تناؤ کے ارتکاز سے بچنے میں مدد کرتا ہے۔

4. زلزلہ اور آگ کی مزاحمت: جانچ کے ذریعے تصدیق شدہ

زلزلہ کی کارکردگی کو بھی نظر انداز نہیں کیا جاتا ہے۔ منتخب ماڈلز شدت 8 زونز کے لیے ڈیزائن کی ضروریات کو پورا کرتے ہیں۔ آگ کی جانچ بھی کی گئی ہے: بند پروفائل پراڈکٹس فائر ریٹنگ کے تقاضوں کو پورا کرتی ہیں بغیر اسپرے سے فائر پروفنگ کی ضرورت کے۔

تکنیکی ڈیٹا کا جائزہ

مندرجہ ذیل جدول معیاری پیداوار کے پیرامیٹرز کا خلاصہ کرتا ہے۔ مخصوص منصوبے کی ضروریات کے لیے حسب ضرورت دستیاب ہے۔

مین ماڈل کی وضاحتیں

کلیدی کارکردگی کی خصوصیات

1. دوہری فعالیت۔ایک پروڈکٹ کے دو مقاصد ہوتے ہیں: تعمیر کے دوران مستقل فارم ورک، اور سلیب کے سروس میں آنے کے بعد ٹینسائل ری انفورسمنٹ۔ یہ قدرتی طور پر سٹیل کی مجموعی کھپت کو کم کرتا ہے۔

2. تعمیراتی کارکردگی۔کئی منزلوں کو بیک وقت نصب کیا جا سکتا ہے، کنکریٹ کو مراحل میں ڈالا جاتا ہے۔ روزانہ تنصیب کی کوریج 2,000–3,000 m² منصوبوں کو تیزی سے آگے بڑھاتی ہے۔

3. قابل تصدیق مکینیکل پراپرٹیز۔پیداوار کی طاقت 235 سے 550 MPa تک ایڈجسٹ ہے، اور جامع سلیب لوڈ کی صلاحیتوں کی جانچ کے ذریعے تصدیق کی گئی ہے۔ ماڈل نردجیکرن کی مکمل رینج انتخاب کے لیے دستیاب ہے۔

4. سنکنرن مزاحمت.40 سے 600 g/m² تک حسب ضرورت گیلوانائزیشن کی سطح اور 2,000 گھنٹے تک نمک کے سپرے کی مزاحمت کے ساتھ، پینل ساحلی علاقوں میں بھی 25 سال سے زیادہ کی سروس لائف فراہم کرتے ہیں۔

5. پروفائل کی لچک۔کھلی پسلی والے پروفائلز کمک کی جگہ اور یوٹیلیٹی روٹنگ کو آسان بناتے ہیں، جبکہ بند پسلی والے پروفائلز ایک فلیٹ نیچے اور آگ کی بہتر مزاحمت پیش کرتے ہیں۔ صحیح انتخاب منصوبے کی ترجیحات پر منحصر ہے۔

ڈیزائن اور تنصیب کے تحفظات

اوپن پروفائل ڈیکنگ کے لیے:یہ قسم اس وقت اچھی طرح کام کرتی ہے جب پسلیوں کے اندر سائٹ پر کمک لگانے یا یوٹیلیٹی روٹنگ کی ضرورت ہو۔ اس بات کو ذہن میں رکھیں کہ پراجیکٹ کی آگ کی درجہ بندی کے لحاظ سے اضافی فائر پروف اقدامات کی ضرورت ہو سکتی ہے۔

بند پروفائل ڈیکنگ کے لیے:اگر چھت سے منسلک کرنے کے لیے ایک فلیٹ نیچے کی طرف مطلوب ہے، یا اگر مقصد اسپرے سے لگائے جانے والے فائر پروفنگ سے بچنا ہے، تو بند پروفائل ماڈل زیادہ موزوں ہیں۔

ساحلی یا سنکنرن ماحول کے لیے:ایک بھاری زنک کوٹنگ، 600 g/m² تک، کی وضاحت کی جانی چاہیے۔ کارکردگی کی تصدیق کے لیے درخواست پر سالٹ سپرے ٹیسٹ رپورٹس دستیاب ہیں۔

تنصیب کے دوران:شیئر سٹڈز کو ڈیک کے ذریعے سٹیل بیم میں مخصوص پیٹرن اور کنارے کے فاصلے کے مطابق ویلڈیڈ کیا جانا چاہیے۔ ملحقہ پینلز کو کلیمپنگ ٹولز کے ساتھ مضبوطی سے آپس میں جوڑنے کی ضرورت ہے، اور انحراف کو کنٹرول کرنے کے لیے کنکریٹ ڈالنے کے دوران عارضی مدد کی تصدیق کی جانی چاہیے۔

عام ایپلی کیشنز

1.بلند و بالا اور انتہائی اونچے اسٹیل کے ڈھانچے کو قابل اعتماد فرش اور چھت کے نظام کی ضرورت ہوتی ہے، اور لوڈ بیئرنگ ڈیکنگ اس کردار کے مطابق ہوتی ہے۔

2.اسٹیڈیم اور ہوائی اڈے کے ٹرمینلز سمیت بڑی عوامی عمارتیں سسٹم کی ساختی کارکردگی سے فائدہ اٹھاتی ہیں۔

3.لاجسٹک گودام اور صنعتی پلانٹس اکثر ان پینلز کو آپریٹنگ پلیٹ فارم اور فرش کے لیے استعمال کرتے ہیں۔

4.سخت نظام الاوقات اور مرحلہ وار ورک فلو کے ساتھ کوئی بھی اسٹیل ڈھانچہ پروجیکٹ اس نظام کی پیش کردہ تیز رفتار تنصیب سے فائدہ اٹھا سکتا ہے۔

اکثر پوچھے گئے سوالات

1. اوپن پروفائل اور بند پروفائل لوڈ بیئرنگ ڈیکنگ میں کیا فرق ہے؟

اوپن پروفائل ڈیکنگ پسلیوں کے اوپری حصے کو بے نقاب چھوڑ دیتی ہے، جو کمک کی جگہ اور یوٹیلیٹی کی تنصیب کو آسان بناتی ہے۔ بند پروفائل ڈیکنگ پسلیوں کو مکمل طور پر گھیر لیتی ہے، جس کے نتیجے میں نیچے کی طرف فلیٹ ہوتا ہے اور عام طور پر اسپرے کوٹنگ کے بغیر آگ کی بہتر مزاحمت ہوتی ہے۔ انتخاب ساختی، آگ، اور تعمیراتی ضروریات پر منحصر ہے۔

2. زنک کوٹنگ کا وزن کیسے منتخب کیا جاتا ہے؟

یہ بنیادی طور پر ماحولیاتی نمائش پر منحصر ہے۔ اندرونی ایپلی کیشنز عام طور پر 120–275 g/m² کی معیاری کوٹنگ کا استعمال کرتی ہیں۔ ساحلی یا انتہائی سنکنار ماحول 600 g/m² تک بھاری کوٹنگز کا مطالبہ کرتا ہے۔ پروجیکٹ کے حالات معلوم ہونے کے بعد ہم مناسب تفصیلات کا تعین کرنے میں مدد کر سکتے ہیں۔

3. دی گئی مدت اور بوجھ کے لیے مجھے پسلی کی کون سی اونچائی کا انتخاب کرنا چاہیے؟

اونچی پسلیاں، جیسے کہ 75 ملی میٹر، زیادہ سختی اور بوجھ کی گنجائش فراہم کرتی ہیں، جو طویل عرصے تک یا زیادہ بوجھ کے لیے اجازت دیتی ہیں۔ نچلی پسلیاں، تقریباً 51 ملی میٹر، چھوٹے اسپین اور ہلکے بوجھ کے لیے اچھی طرح کام کرتی ہیں۔ زیادہ سے زیادہ پروفائل اور موٹائی کی تصدیق کے لیے ایک ساختی حساب کتاب ہمیشہ کیا جانا چاہیے۔

4. کیا پینل کو عارضی ساحل کے بغیر نصب کیا جا سکتا ہے؟

یہ پینل پروفائل، موٹائی، مدت، اور تعمیراتی بوجھ پر منحصر ہے. کچھ کنفیگریشنز کو مخصوص اسپین تک ساحل سے پاک تنصیب کے لیے ڈیزائن کیا گیا ہے۔ مینوفیکچرر کے اسپین ٹیبلز سے مشورہ کیا جانا چاہیے، اور ساختی انجینئر کو تعمیراتی ترتیب کی تصدیق کرنی چاہیے۔

5. بوجھ برداشت کرنے والے فرش کی سجاوٹ پر کون سے معیارات لاگو ہوتے ہیں؟

بنیادی حوالہ جات GB 55004-2021 (جامع ڈھانچے کے لیے لازمی کوڈ) اور قومی معیاری اٹلس 05SG522 ہیں۔ تھکاوٹ اور سرد ساختہ ڈیزائن کے لیے، EN1993-1-3 کا اکثر حوالہ دیا جاتا ہے۔ درخواست پر مواد کے سرٹیفکیٹ اور ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں۔
