SENBO تعمیراتی مواداس کے اسٹیل ڈھانچے کی مصنوعات کی حد کے حصے کے طور پر جامع فرش ڈیکنگ فراہم کرتا ہے۔ یہ پروفائل شدہ اسٹیل شیٹس تعمیر کے دوران مستقل فارم ورک کے طور پر کام کرتی ہیں اور سروس کے مرحلے کے دوران ٹینسائل ری انفورسمنٹ کے طور پر کام کرتی ہیں، کنکریٹ کے ساتھ مل کر کام کرتے ہوئے فرش کا مربوط نظام تشکیل دیتے ہیں۔
کمپوزٹ فلور سلیب، جسے فلور ڈیکنگ بھی کہا جاتا ہے، ایک جدید فرشنگ سسٹم ہے جو پروفائل شدہ اسٹیل شیٹنگ کو براہ راست اسٹیل بیم پر بچھا کر اور ڈیک اسٹڈ ویلڈنگ کے ذریعے جوڑ کر بنایا گیا ہے۔ یہ ایک ایسا نظام بناتا ہے جو بوجھ برداشت کرنے اور اخترتی کے لیے ایک مربوط یونٹ کے طور پر کام کرتا ہے۔
تکنیکی اصول تعمیر اور سروس کے مراحل کے دوران سٹیل اور کنکریٹ کے ذریعے ادا کیے گئے الگ الگ کرداروں پر انحصار کرتا ہے۔
تعمیراتی مرحلہ:پروفائل شدہ اسٹیل شیٹنگ مستقل فارم ورک کے طور پر کام کرتی ہے، گیلے کنکریٹ کے خود وزن اور تعمیراتی لائیو بوجھ کو سہارا دیتی ہے۔ یہ ایک ٹھوس ورکنگ پلیٹ فارم مہیا کرتا ہے اور ترتیب وار، کثیر المنزلہ کاسٹنگ آپریشنز کی سہولت فراہم کرتا ہے۔
سروس کا مرحلہ:پروفائل شدہ اسٹیل کی چادر سلیب کے نچلے حصے میں ٹینسائل کمک کے طور پر کام کرتی ہے، سروس بوجھ کو سہارا دینے کے لیے کنکریٹ کے ساتھ مل کر کام کرتی ہے۔ اس سے روایتی ریبار اور کنکریٹ کا مطلوبہ حجم کم ہو جاتا ہے۔
اسٹیل شیٹنگ کے کراس سیکشنل پروفائل کی بنیاد پر، جامع فرش سلیب کو تین اقسام میں درجہ بندی کیا گیا ہے: کھلی پسلی، بند پسلی، اور دوبارہ داخل ہونے والے (یا کنسٹریکٹڈ ریب) پروفائلز۔
بند پروفائل مصنوعات، جیسے YXB48-200-600 اور YXB65-185-555 ماڈلز کے لیے، بند پسلیوں کا ڈیزائن پسلیوں کو مکمل طور پر کنکریٹ میں گھیر دیتا ہے۔ یہ کاسٹ ان پلیس سلیبس میں ری انفورسمنٹ بارز کی طرح کام کرتا ہے، جو اسٹیل اور کنکریٹ دونوں کی متعلقہ ساختی خصوصیات کو زیادہ سے زیادہ بناتا ہے جبکہ اعلیٰ آگ مزاحمت پیش کرتا ہے۔
جامع فرش سلیب کی تعمیر قومی معیارات اور صنعتی کوڈز کے مطابق درج ذیل بنیادی ضروریات کو پورا کرتی ہے۔
| کارکردگی کا اشارہ | پیرامیٹرز/تفصیلات | نوٹس / معیاری بنیاد |
|---|---|---|
| بنیادی مواد | Q235، Q345، وغیرہ | ہاٹ ڈِپ جستی سٹیل کوائل |
| عام موٹائی | 0.7–1.5 ملی میٹر | پروفائل کی قسم اور لوڈ کی ضروریات پر منحصر ہے۔ |
| جستی کوٹنگ | ≥120 گرام/m² (دونوں طرف) | سروس کی زندگی کے لئے اینٹی مورچا کی ضروریات کو پورا کرتا ہے |
| پروفائل کی مثالیں۔ | YXB48-200-600، YXB65-185-555، وغیرہ۔ | مین اسٹریم بند پروفائل کی اقسام |
| موثر چوڑائی | 600–762 ملی میٹر | پروفائل کی قسم پر منحصر ہے۔ |
| پیداوار کی طاقت | 235–345 ایم پی اے | Q235/Q345 مواد |
| پسلی / نالی کی چوڑائی | ≥50 ملی میٹر | کنکریٹ ڈالنے کی ضرورت |
| کل سلیب موٹائی | ≥90 ملی میٹر | پروفائل شدہ اسٹیل شیٹ ≥50 ملی میٹر کے اوپر کنکریٹ کا احاطہ |
| قابل اطلاق معیارات | جی بی 55004-2021; 05SG522 | جامع ڈھانچے کے لیے لازمی کوڈ؛ قومی معیاری اٹلس |
جامع فرش سلیب بنیادی اسٹیل ڈھانچے کی تیز رفتار تعمیراتی ضروریات کے مطابق ہیں۔ ایک بار بچھائے جانے کے بعد، پروفائل شدہ اسٹیل شیٹس فوری طور پر کام کرنے والے پلیٹ فارم کے طور پر کام کرتی ہیں، جو ترتیب وار تعمیراتی کام کے بہاؤ کو فعال کرتی ہیں جو متعدد منزلوں پر بیک وقت تنصیب اور کنکریٹ ڈالنے کی اجازت دیتی ہیں۔ انتہائی اونچی عمارت کی ایپلی کیشنز میں، یہ خصوصیت مجموعی تعمیراتی نظام الاوقات کے موثر کنٹرول کی حمایت کرتی ہے۔
فکسڈ آگ بجھانے کے نظام اور آگ سے بچنے والے اجزاء کے معیار کی نگرانی اور معائنہ کے قومی مرکز کے ذریعہ تجربہ کیا گیا، بند پروفائل جامع فرش ڈیک بعض کنفیگریشنوں میں فائر پروفنگ سپرے کی ضرورت کے بغیر آگ مزاحمت کی درجہ بندی کی ضروریات کو پورا کرتا ہے۔ تکنیکی کوڈ فار فائر پروٹیکشن آف اسٹیل سٹرکچرز (GB 51249-2017) کے مطابق، اگر کمپوزٹ فلور ڈیک جھلی کے اثر کا حساب لگا کر آگ کے خلاف مزاحمت کی تصدیق کے تقاضوں کو پورا کرتا ہے، تو آگ سے تحفظ کے اضافی اقدامات کی ضرورت نہیں ہے۔ بڑی خرابی کے تحت جھلی کا اثر ڈیک کو اپنی موروثی آگ مزاحمتی صلاحیت کو استعمال کرنے کی اجازت دیتا ہے۔
بند پسلیوں کا ڈیزائن اس بات کو یقینی بناتا ہے کہ سٹیل کے ڈیک کی پسلیاں مکمل طور پر کنکریٹ میں بند ہیں، جیسا کہ ایک کاسٹ ان پلیس سلیب میں سلاخوں کو مضبوط کرنے کی طرح ہے۔ یہ ساختی کمک کے نظام کے اندر اسٹیل اور کنکریٹ دونوں کی متعلقہ خصوصیات کو زیادہ سے زیادہ کرتا ہے۔ تجرباتی جانچ اس بات کی تصدیق کرتی ہے کہ اوپن پروفائل سسٹمز کے مقابلے کلوز پروفائل فلور ڈیک اعلیٰ بوجھ برداشت کرنے کی صلاحیت اور قینچ کی مزاحمت کے مالک ہیں۔
جامع فرش ڈیک پروفائل شدہ اسٹیل کی چادر کو مستقل فارم ورک کے طور پر استعمال کرتا ہے، روایتی لکڑی کے فارم ورک سے منسلک تنصیب، اتارنے، اور کنارے لگانے کے عمل کو ختم کرتا ہے۔ سروس کے مرحلے کے دوران، یہ نیچے کی تناؤ کو مضبوط کرنے کے طور پر کام کرتا ہے، جس سے ریبار کی ضرورت کی مجموعی مقدار کم ہوتی ہے۔ ڈیک کی سطح پر ابھارے کنکریٹ کے ساتھ ایک مضبوط بانڈ بناتے ہیں، اور مضبوطی کی پسلیوں کی شمولیت اس بات کو یقینی بناتی ہے کہ نظام زیادہ بوجھ برداشت کرنے کی صلاحیت فراہم کرتا ہے۔
1. اتارنے کے بغیر مستقل فارم ورک۔پروفائل شدہ اسٹیل شیٹنگ روایتی فارم ورک کی جگہ لے لیتی ہے، انسٹالیشن، سٹرپنگ اور شورنگ کے مراحل کو ختم کرتی ہے۔ یہ تعمیراتی نظام الاوقات کو مختصر کرتا ہے اور مزدوری کے اخراجات کو کم کرتا ہے۔
2. دوہری ساختی فنکشن۔شیٹنگ تعمیر کے دوران فارم ورک کے طور پر کام کرتی ہے اور سروس کے مرحلے کے دوران تناؤ کو تقویت دیتی ہے، ریبار اور کنکریٹ کی کھپت کو کم کرتی ہے۔
3. بند پروفائل ڈیکس کی آگ کی مزاحمت۔آزمائشی بند پروفائل جامع فرش ڈیک فائر پروفنگ اسپرے کے بغیر آگ مزاحمت کی درجہ بندی کی ضروریات کو پورا کر سکتے ہیں، منصوبے کے اخراجات کو کم کر سکتے ہیں۔
4. موثر ترتیب وار ورک فلو۔یہ نظام بیک وقت تنصیب اور متعدد منزلوں پر کنکریٹ ڈالنے کی حمایت کرتا ہے۔ ایک بار انسٹال ہونے کے بعد، ڈیکنگ بعد کے کاموں جیسے کہ چھت کی تنصیب اور یوٹیلیٹی روٹنگ کے لیے ایک ورکنگ پلیٹ فارم کے طور پر کام کرتی ہے۔
5. زلزلہ کی کارکردگی۔فرش کی ڈیکنگ بنیادی اور ثانوی سٹیل کے شہتیروں سے قینچ کے جڑوں کے ذریعے جڑی ہوئی ہے، جس سے بہتر زلزلہ مزاحمت کے ساتھ ایک مربوط ساختی نظام بنتا ہے۔
پروفائل کے انتخاب کے لیے:بند پسلیوں والے پروفائلز کی سفارش کی جاتی ہے ان منصوبوں کے لیے جن میں زیادہ آگ مزاحمت اور اضافی فائر پروفنگ کے بغیر جامع کارروائی کی ضرورت ہوتی ہے۔ اوپن ریب پروفائلز استعمال کیے جاسکتے ہیں جہاں آسان تنصیب یا ہلکے وزن کو ترجیح دی جاتی ہے، لیکن آگ کے خلاف مزاحمت اور بوجھ کی صلاحیت کی الگ الگ تصدیق ہونی چاہیے۔
سلیب کی موٹائی اور کمک کے لیے:کل سلیب کی موٹائی کم از کم 90 ملی میٹر ہونی چاہیے، جس میں پروفائل شدہ اسٹیل شیٹ کے اوپر کم از کم 50 ملی میٹر کا کنکریٹ کور ہو۔ اضافی کمک کی مقدار اسپین، لوڈ، اور آگ کی درجہ بندی کی ضروریات پر منحصر ہے۔
جستی کوٹنگ کے استحکام کے لیے:معیاری جستی کوٹنگ کا وزن دونوں اطراف میں کم از کم 120 g/m² ہے۔ انتہائی corrosive ماحول کے لیے، ایک بھاری کوٹنگ یا اضافی تحفظ کی ضرورت ہو سکتی ہے۔
تنصیب کے دوران:اسٹیل بیم میں ڈیک کے ذریعے مناسب شیئر سٹڈ ویلڈنگ کو یقینی بنائیں۔ مخصوص سٹڈ وقفہ کاری اور کنارے کے فاصلے پر عمل کریں۔ اس بات کی تصدیق کریں کہ ڈیک کو کنکریٹ ڈالنے کے دوران مناسب طور پر سہارا دیا گیا ہے تاکہ ضرورت سے زیادہ انحراف کو روکا جا سکے۔
1.بلند و بالا اور انتہائی اونچے اسٹیل کے ڈھانچے کے لیے فرش اور چھت کے نظام۔
2.بڑی عوامی عمارتیں جیسے اسٹیڈیم، نمائشی مراکز، اور ہوائی اڈے کے ٹرمینلز۔
3.صنعتی اور تجارتی عمارتوں کے لیے فرش، بشمول صنعتی پلانٹس، لاجسٹک گودام، اور پارکنگ کے ڈھانچے۔
4.اسٹیل ڈھانچے کے منصوبے جن میں تیزی سے تعمیر اور مرحلہ وار، ترتیب وار ورک فلو کی ضرورت ہوتی ہے۔

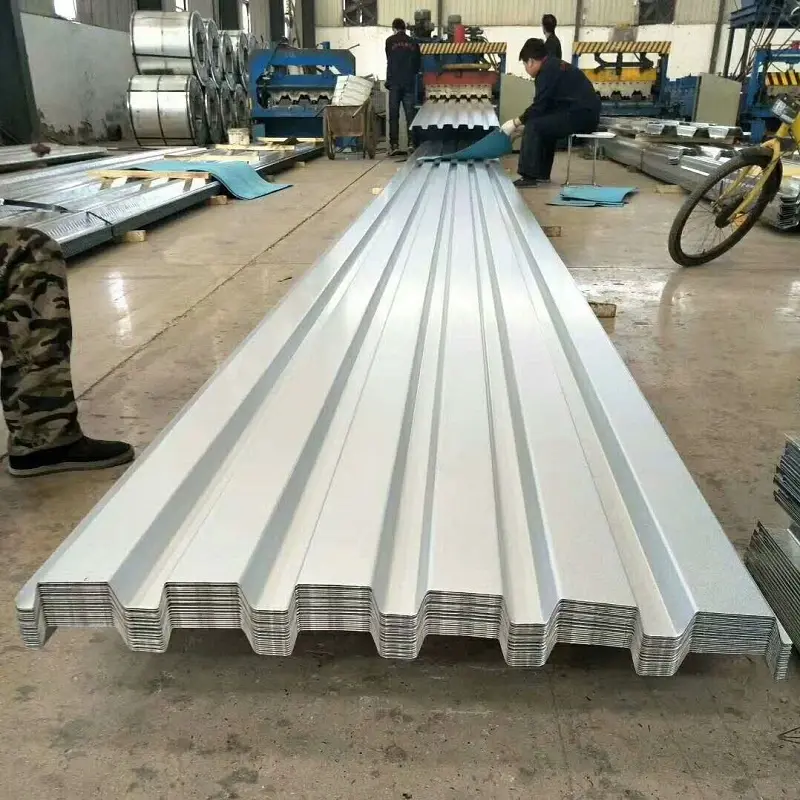

کھلی پسلیوں کے پروفائلز نے trapezoidal پسلیوں کو بے نقاب کیا ہے جو کنکریٹ میں مکمل طور پر سرایت نہیں کرتے ہیں، جبکہ بند پسلی پروفائلز میں پسلیاں ہیں جو مکمل طور پر بند ہیں۔ بند پسلی والے پروفائلز عام طور پر بہتر جامع کارروائی اور آگ کے خلاف مزاحمت فراہم کرتے ہیں کیونکہ پسلیاں کمک کی سلاخوں کی طرح کام کرتی ہیں اور کنکریٹ سٹیل کو مکمل طور پر گھیر لیتی ہے۔
ہمیشہ نہیں۔ بند پروفائل جامع فرش ڈیک فائر پروفنگ سپرے کے بغیر آگ مزاحمت کی ضروریات کو پورا کر سکتے ہیں اگر وہ GB 51249-2017 کی شرائط کو پورا کرتے ہیں، جیسے کہ جھلی کے اثر کا حساب۔ تاہم، پتلی سلیب کے ساتھ کھلی پسلی والے پروفائلز یا ڈیکوں کو اضافی آگ سے تحفظ کی ضرورت پڑ سکتی ہے۔ فائر انجینئرنگ کی تشخیص کی سفارش کی جاتی ہے۔
ڈیکنگ تھرو ڈیک اسٹڈ ویلڈنگ کا استعمال کرتے ہوئے اسٹیل بیم سے منسلک ہے۔ شیئر سٹڈز کو ڈیک کے ذریعے بیم فلینج میں ویلڈ کیا جاتا ہے، جس سے ایک جامع کنکشن بنتا ہے۔ سٹڈ کا قطر، وقفہ کاری، اور سرایت کو پراجیکٹ کے ڈیزائن اور متعلقہ معیارات پر عمل کرنا چاہیے۔
مطلوبہ موٹائی پروفائل کی قسم، اسپین، کنکریٹ کی موٹائی، اور ڈیزائن کے بوجھ پر منحصر ہے۔ عام دفتر یا رہائشی فرشوں کے لیے، 0.8–1.2 ملی میٹر موٹائی عام ہے، لیکن طویل عرصے یا زیادہ بوجھ کے لیے 1.2–1.5 ملی میٹر کی ضرورت پڑ سکتی ہے۔ مناسب موٹائی کا تعین کرنے کے لیے ساختی حسابات کیے جائیں۔
معیاری جستی کوٹنگ زیادہ تر انڈور ایپلی کیشنز کے لیے اچھی سنکنرن مزاحمت فراہم کرتی ہے۔ بیرونی یا انتہائی سنکنرن ماحول کے لیے، ایک بھاری جستی کوٹنگ یا اضافی حفاظتی اقدامات کی وضاحت کی جا سکتی ہے۔ پائیداری کی ضروریات کے لیے پراجیکٹ کی تفصیلات سے مشورہ کریں۔
Tianjin SENBO بلڈنگ میٹریلز ٹیکنالوجی کمپنی، لمیٹڈ جامع فرش ڈیکنگ، Al-Mg-Mn آرچڈ روفنگ پینلز، سٹینڈ سیون روفنگ پینلز، اور دیگر دھاتی لفافے کی مصنوعات بنانے والی کمپنی ہے۔ ہمارا پروڈکشن بیس جِنگہائی اکنامک ڈویلپمنٹ زون، تیانجن، چین میں واقع ہے، جو خودکار پروڈکشن لائنوں اور چار مراحل کے معیار کے معائنہ کے عمل سے لیس ہے۔ ہماری فیکٹری، سرٹیفیکیشنز، ٹیسٹنگ کی صلاحیتوں، اور پروجیکٹ کے حوالہ جات کے بارے میں مزید معلومات کے لیے، براہ کرم ہمارا ملاحظہ کریںہمارے بارے میںصفحہ یاہماری انجینئرنگ ٹیم سے رابطہ کریں۔.
