SENBO تعمیراتی مواداس کے دھاتی چھت کے نظام کی مصنوعات کی حد کے حصے کے طور پر کھڑے سیون چھت سازی کے پینل فراہم کرتا ہے۔ یہ پینل دھاتی کنڈلیوں سے ایک اونچی پسلی والے پروفائل میں رول بنتے ہیں اور ملحقہ پینلز کے عمودی کناروں کو آپس میں جوڑ کر جوڑے جاتے ہیں۔ وہ بڑے پیمانے پر عوامی عمارتوں اور صنعتی سہولیات میں بڑے پیمانے پر استعمال ہوتے ہیں جہاں طویل مدتی واٹر پروفنگ اور ہوا کی مزاحمت کی ضرورت ہوتی ہے۔

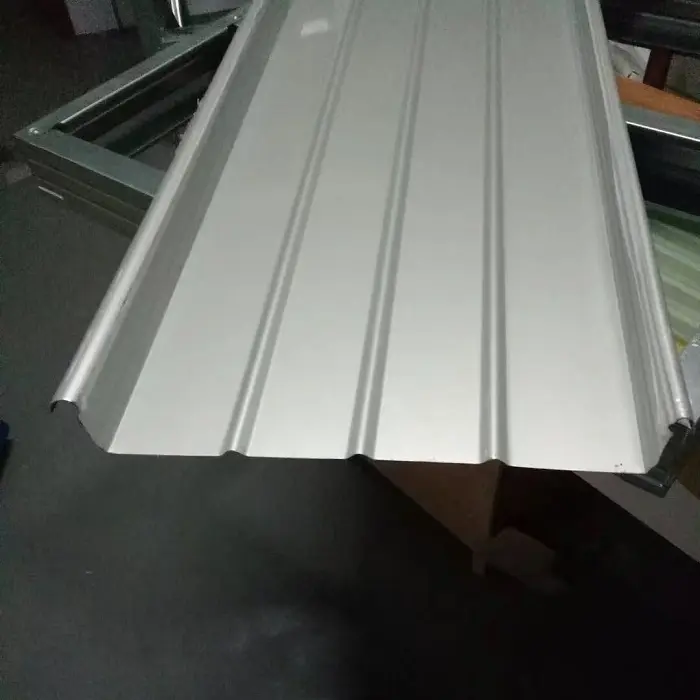

اسٹینڈ سیون روفنگ پینل ایک پروفائل شدہ دھاتی جزو ہے جو دھاتی کنڈلیوں کو اونچی پسلیوں کے کراس سیکشن میں رول بناتا ہے۔ یہ ملحقہ پینلز کے عمودی کناروں کو آپس میں بند کرنے اور تالا لگا کر چھت کی ایک مربوط اسمبلی تشکیل دیتا ہے۔
معیاری پروفائل شدہ اسٹیل کی چادروں کے برعکس جو گھسنے والے پیچ کے ساتھ براہ راست purlins سے جکڑی جاتی ہیں، کھڑے سیون سسٹم خاص طور پر ڈیزائن کردہ ایلومینیم الائے کلپس کا استعمال کرتے ہوئے پینلز کو purlins سے جوڑتا ہے۔ یہ کلپس purlins پر لنگر انداز ہوتے ہیں۔ پینلز کو کلپس پر جوڑ دیا جاتا ہے، اور پھر ایک سیمنگ مشین ملحقہ پینلز کے عمودی کناروں کو ایک ہی لاک یا 360° ڈبل لاک کا استعمال کرتے ہوئے آپس میں جوڑ دیتی ہے۔ یہ پینلز اور کلپس کے درمیان ایک سلائیڈنگ کنکشن پیدا کرتا ہے، نیز خود پینلز کے درمیان ایک مضبوط انٹرلاکنگ سیل بناتا ہے۔
بنیادی مواد کا انتخاب آپریٹنگ ماحول اور استحکام کی ضروریات پر منحصر ہے:
ایلومینیم-میگنیشیم-مینگنیج الائے شیٹس (گریڈز AA3004/3003):عام طور پر 0.7–1.2 ملی میٹر موٹی، کم از کم 190 MPa کی پیداواری طاقت، 240–285 MPa کی تناؤ کی طاقت، اور 2.73 g/cm³ کی کثافت۔ یہ سٹیل کی کثافت کا تقریباً ایک تہائی ہے۔ ڈیزائن سروس کی زندگی 50 سال سے زیادہ ہے۔
الوزنک (ایلومینیم زنک لیپت) سٹیل کی چادریں:معیاری جستی سٹیل کی سنکنرن مزاحمت 3-5 گنا پیش کریں۔
سٹینلیس سٹیل کی چادریں:بڑے پیمانے پر ساحلی عوامی عمارتوں کے لیے موزوں ہے جو تیز ہوا کی مزاحمت کی ضرورت ہوتی ہے۔

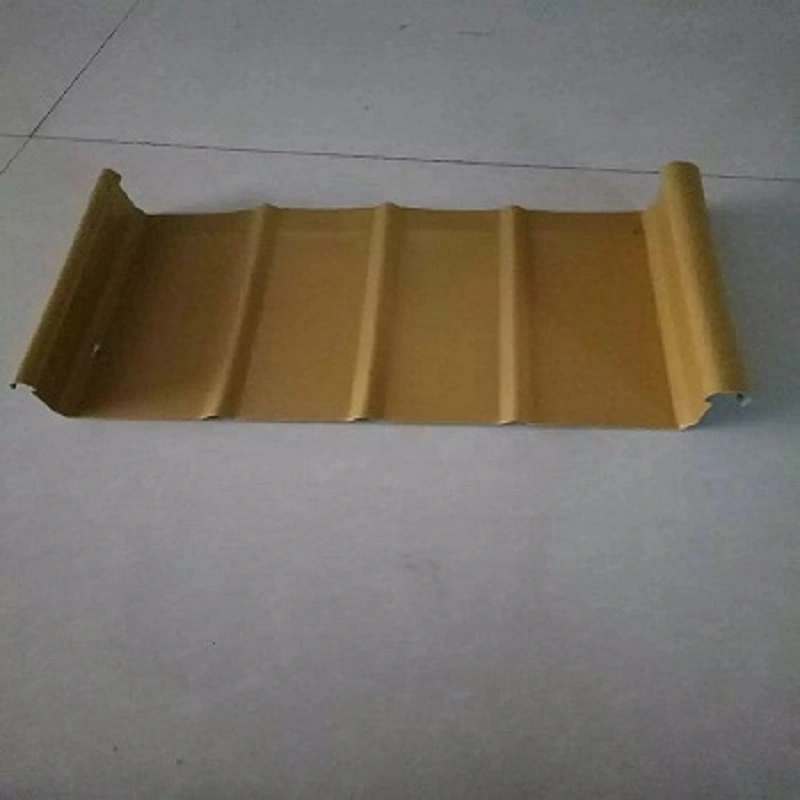

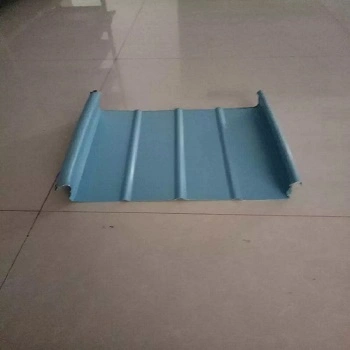

عام پینل پروفائلز میں YX65-300، YX65-330، YX65-400، اور YX65-430 شامل ہیں۔ YX65-300 پروفائل میں پسلی کی اونچائی 65 ملی میٹر اور مؤثر کوریج کی چوڑائی 300 ملی میٹر ہے۔ پینلز کو مثالی طور پر ڈھلوان کی سمت کے ساتھ جوڑوں یا سکرو کنکشن کے بغیر مسلسل ہونا چاہیے۔ پروفائل شدہ پینلز کی لمبائی عام طور پر 25 میٹر سے زیادہ نہیں ہونی چاہیے، اور ڈیفارمیشن کنٹرول پوائنٹس کو شامل کیا جانا چاہیے۔
ایک مکمل کھڑا سیون چھت سازی کا نظام عام طور پر کثیر پرت کے جامع ڈھانچے کو استعمال کرتا ہے۔ مثال کے طور پر، "جنوبی تائیہو کے مستقبل کی کھڑکی" نمائشی ہال پروجیکٹ میں چھت کی اسمبلی کا استعمال کیا گیا ہے جس میں بیس شیٹ (پروفائلڈ اسٹیل)، راک اون کی موصلیت کا بورڈ، اور کھڑے سیون چھت کے پینل شامل ہیں۔ یہ سٹرکچرل سپورٹ، تھرمل موصلیت، اور واٹر پروفنگ کے افعال کو مربوط کرتا ہے۔ اسی طرح، Yaoxue Ice and Snow World سکی ریزورٹ پروجیکٹ میں ایک مربوط تھرمل موصلیت کے نظام کے ساتھ مل کر ایک ایلومینیم-میگنیشیم-مینگنیج سٹینڈ سیون روف سسٹم کا استعمال کیا گیا ہے۔
ہوا کی مزاحمت ساحلی علاقوں اور بڑے پیمانے پر عوامی تعمیراتی منصوبوں میں کھڑے سیون چھت سازی کے نظام کے لیے کارکردگی کا ایک اہم اشارہ ہے۔ نانچانگ چانگبی ہوائی اڈے پر ٹرمینل 2 کی دھاتی چھت کی بحالی اور مضبوطی کے منصوبے کے حصے کے طور پر، HXY-400 اسٹینڈ سیون میٹل روفنگ پینل کی مکمل ونڈ اپلفٹ ٹرائلز کے ذریعے منظم جانچ کی گئی۔
نتائج نے ظاہر کیا کہ ری انفورسمنٹ کلپس کے استعمال نے بغیر کلپس والے پینلز کے مقابلے میں ونڈ اپلفٹ لوڈ برداشت کرنے کی صلاحیت میں 4.18 گنا اضافہ کیا۔ purlin کے درمیان فاصلہ، purlin کنیکٹرز کی قینچ کی صلاحیت، اور purlins کی لچکدار طاقت جیسے عوامل نے ہوا میں اضافے کی صلاحیت کو براہ راست متاثر کیا۔ دھات کی چھتوں پر مختلف purlin spacings کے ساتھ تحقیق نے کھڑے سیون سسٹم کے حتمی ناکامی کے بوجھ اور purlin کے وقفے کے درمیان براہ راست تعلق کا انکشاف کیا۔ تجرباتی نتائج عددی نقالی میں مشاہدہ شدہ رجحانات کے ساتھ منسلک ہیں، حتمی ہوا کے بوجھ کے ڈیزائن اور تعمیر کے لیے ایک بنیاد فراہم کرتے ہیں۔
اسٹینڈ سیون روفنگ سسٹم میٹل پینلز اور 360° سیون لاک کے اندر فل لینتھ پری انجیکشنڈ سیلنٹ کے استعمال کے ذریعے ہوا کی تنگی، پانی کی تنگی، اور ونڈ اپلفٹ مزاحمت کے تقاضوں کو پورا کرتا ہے۔ پینل جوڑوں یا بے نقاب اسکرو کنکشن کے بغیر ڈھلوان کے ساتھ ایک مسلسل اکائی بناتے ہیں، جو روایتی بے نقاب-فاسٹنر چھت سازی سے منسلک رساو کے خطرات کو کم کرتا ہے، جیسے کہ فاسٹنر کے سوراخوں پر سنکنرن اور سیلانٹ کا انحطاط۔
چمکتی ہوئی ٹریٹمنٹ کی ضرورت ان تمام جنکشنوں پر ہوتی ہے جہاں چھت کے پینل اگواڑے کی دیواروں یا چھت کے اندر پھیلے ہوئے ڈھانچے سے ملتے ہیں۔ سگ ماہی کے مواد کو گود کے جوڑوں پر لگایا جاتا ہے۔ بیس فلیشنگ اور پینل کے درمیان اوورلیپ پر سلیکون سیلنٹ کے ساتھ سیکیور بانڈنگ کی ضرورت ہوتی ہے، جب کہ فوم سیلنگ سٹرپس ٹاپ فلشنگ اور پینل کے ساتھ ساتھ کنارے ٹرم اور پینل کے درمیان استعمال ہوتی ہیں۔
اہم درجہ حرارت کے اتار چڑھاو کے تحت دھاتی مواد کا تھرمل پھیلاؤ اور سکڑنا ایک موروثی جسمانی رجحان ہے۔ کھڑے سیون چھت کے پینلز اور ان کے فکسڈ سپورٹ کے درمیان سلائیڈنگ کنکشن پینلز کو درجہ حرارت کے اتار چڑھاو کے جواب میں ڈھلوان کے ساتھ آزادانہ طور پر پھیلنے اور سکڑنے کی اجازت دیتا ہے، اس طرح تھرمل تناؤ کو ایڈجسٹ کیا جا سکتا ہے۔
جبکہ پروفائل شدہ پینلز کی لمبائی مثالی طور پر 25 میٹر سے زیادہ نہیں ہونی چاہیے، توسیع اور سکڑاؤ کی سمت کی رہنمائی کے لیے مناسب اخترتی کنٹرول پوائنٹس قائم کیے جائیں۔ یہ سپورٹ کنیکٹرز سے پینل بکلنگ یا لاتعلقی کو روکتا ہے۔ یہ خصوصیت 35 میٹر یا اس سے زیادہ کے سنگل پینل کی لمبائی کے استعمال کو بھی قابل بناتی ہے، ٹرانسورس اوورلیپ کی تعداد کو کم کرتی ہے۔
FLEX-LOK 400 اسٹینڈ سیون روف پینل سسٹم کو Xiamen کنونشن اینڈ ایگزیبیشن سینٹر فیز III پروجیکٹ کے بڑے اسپین (99m اور 72m) خمیدہ دھاتی چھتوں کے لیے استعمال کیا گیا تھا۔ اس نظام میں اعلیٰ طاقت والے جستی پرلنس، کھڑے سیون چھت کے پینل، اور ساختی فرش کی سجاوٹ شامل ہے۔ یہ ثابت ہوا ہے کہ یہ ہوا کی بلندی اور سنکنرن کے ساتھ ساتھ واٹر پروفنگ اور تھرمل موصلیت کی کارکردگی کے خلاف مزاحمت پیش کرتا ہے۔

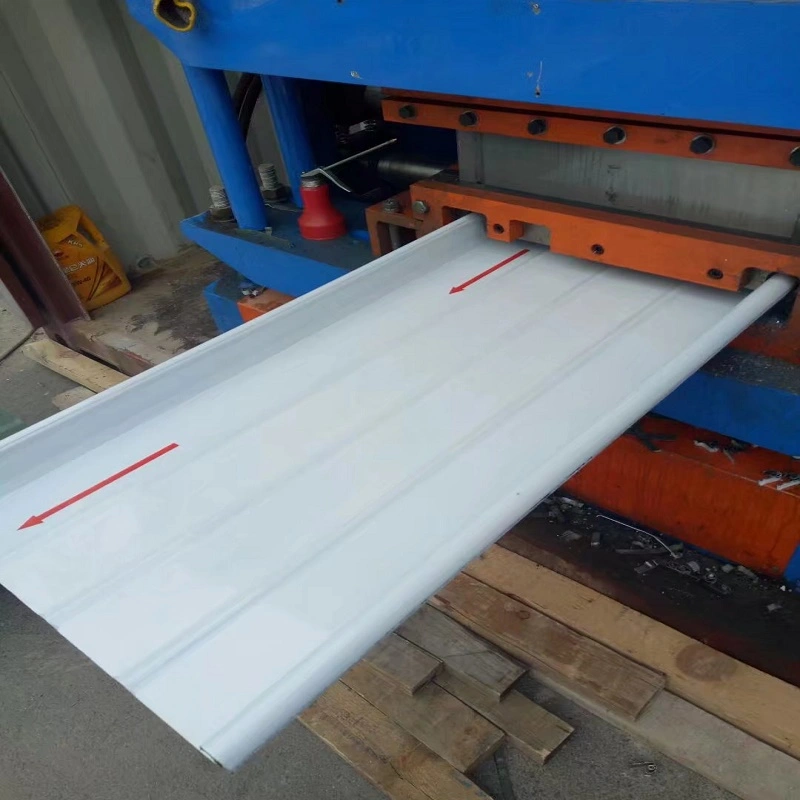

تعمیر کے دوران، چھت کے پینل سائٹ پر رول سے بنائے گئے تھے، اور اجزاء کو اس سمت میں نصب کیا گیا تھا جس کا سامنا موجودہ ہوا سے دور تھا۔ تفصیلی جوڑوں کی تنصیب کے لیے سخت پوزیشننگ کے تقاضے نافذ کیے گئے تھے۔ اسی طرح، کھڑے سیون ایلومینیم-میگنیشیم-مینگنیج چھت سازی کا نظام کامیابی سے جنوبی تائیہو میں "مستقبل کی کھڑکی" نمائش ہال پروجیکٹ کے پیچیدہ خم دار اسٹیل ڈھانچے پر لاگو کیا گیا۔
کھڑے سیون چھت کے پینلز کی تعمیر اور تنصیب کو معیارات کے نظام سے تعاون حاصل ہے۔ تکنیکی تصریح JGJ 255-2012 (دن کی روشنی والی چھتوں اور دھاتی چھتوں کے لیے تکنیکی تفصیلات) کے مطابق، تنصیب کے معیار کے لیے واضح طور پر قابل اجازت انحرافات ہیں: مسلسل طول البلد اجزاء کے فٹ ہونے میں 5–7 ملی میٹر انحراف (35+ میٹر اور دھات کی 35+ میٹر پرانی thresh/20mm کے ساتھ) ڈھلوان (50 میٹر کی دہلیز کے ساتھ)۔
قومی معیاری اٹلس 24CJ113-1 (میٹل پینلز کے لیے آرکیٹیکچرل تفصیلات (حصہ I): 360° سیمڈ سٹینڈنگ-سیم میٹل روفنگ سسٹم) تمام کنکشن پوائنٹس کے لیے تفصیلی تعمیراتی ڈرائنگ فراہم کرتا ہے، جس میں پینل کے جوائنٹس سے لے کر گٹر، ڈے لائٹنگ سٹرپس، وینٹی لیٹرز، اور لائٹنگ پروٹیکشن کنڈکچر شامل ہیں۔
درج ذیل پیرامیٹرز معیاری پیداوار اور متعلقہ قومی معیارات پر مبنی ہیں۔ مخصوص منصوبے کی ضروریات کو پورا کرنے کے لیے حسب ضرورت دستیاب ہے۔
| کارکردگی کا اشارہ | پیرامیٹر/تفصیل | معیاری / نوٹس |
|---|---|---|
| قابل اطلاق معیارات | جی بی 50345، جے جی جے 255-2012 | تکنیکی کوڈ برائے چھت سازی انجینئرنگ؛ دن کی روشنی والی چھتوں اور دھاتی چھتوں کے لیے تکنیکی تفصیلات |
| ڈیزائن حوالہ | 24CJ113-1 | 360° سیون سٹینڈ سیون دھاتی چھت سازی کے نظام کی تعمیر کی تفصیلات |
| بنیادی مواد | AlMg-Mn الائے (AA3004/3003) / Al Zn لیپت سٹیل / سٹینلیس سٹیل | آپریٹنگ ماحول کی بنیاد پر منتخب کیا گیا ہے۔ |
| المگ-من موٹائی | 0.7–1.2 ملی میٹر | 0.9 ملی میٹر عام طور پر استعمال کیا جاتا ہے |
| Al-Mg-Mn پیداوار کی طاقت | ≥190 ایم پی اے | تناؤ کی طاقت: 240–285 ایم پی اے |
| عام پروفائل | YX65-300/330/400/430 | پسلی کی اونچائی: 65 ملی میٹر |
| پینل کی لمبائی کی حد | ≤25 میٹر (تجویز کردہ) | اخترتی رہنمائی کنٹرول پوائنٹس کی ضرورت ہے۔ |
| گٹر لیپ کی لمبائی | ≥150 ملی میٹر (≥200 ملی میٹر اگر ایوز گٹر نہیں ہے) | JGJ 255-2012 کی ضروریات کے مطابق |
| چمکتی اونچائی | ≥250 ملی میٹر (کم سے کم کوڈ کی ضرورت) | جی بی 50693-2011 |
| ونڈ اپلفٹ مزاحمت | کلپس کے ساتھ کمک صلاحیت میں 4.18x اضافہ کرتی ہے۔ | چانگبی ہوائی اڈے پر پورے پیمانے پر جانچ کے ذریعے تصدیق کی گئی۔ |
1. فاسٹینر ہولز کے بغیر سٹرکچرل واٹر پروفنگ۔پینل کی سطح میں کوئی پیچ داخل نہیں ہوتا ہے۔ ایک 360° سیمڈ انٹرلاکنگ کنکشن جو لگاتار پہلے سے انجیکشن لگائے گئے سیلنٹ کے ساتھ مل کر فاسٹنر ہولز سے وابستہ رساو کے خطرات کو کم کرتا ہے۔
2. قابل تصدیق اور سایڈست ہوا کی مزاحمت۔مکمل پیمانے پر ونڈ اپ لفٹ ٹیسٹنگ اس بات کی تصدیق کرتی ہے کہ ری انفورسمنٹ کلپس بوجھ برداشت کرنے کی صلاحیت کو 4.18 گنا بڑھا سکتے ہیں۔ پرلن اسپیسنگ اور کنیکٹر بوجھ کی گنجائش جیسے عوامل چھت کی ہوا کے خلاف مزاحمت کی کارکردگی کو براہ راست متاثر کرتے ہیں۔
3. انکولی تھرمل توسیع اور سنکچن۔سلائیڈنگ کلپس پینلز کو ڈھلوان کے ساتھ آزادانہ طور پر پھیلنے اور سکڑنے کی اجازت دیتی ہیں۔ اخترتی کی رہنمائی کرنے والے کنٹرول پوائنٹ اس بات کو یقینی بناتے ہیں کہ حرکت مطلوبہ سمت میں ہوتی ہے، پینل بکلنگ یا لاتعلقی کو روکتے ہیں۔
4. متنوع مواد کے اختیارات۔ایلومینیم-میگنیشیم-مینگنیج الائے (50 سال سے زیادہ کی سروس لائف)، Al-Zn کوٹیڈ اسٹیل، اور سٹینلیس سٹیل مختلف سنکنرن ماحول اور پروجیکٹ کی ضروریات کے مطابق دستیاب ہیں۔
5. جامع معیارات کی حمایت۔ڈیزائن، ساختی تفصیلات، اور تنصیب کی قبولیت کو GB 50345، JGJ 255-2012، اور قومی معیار اٹلس 24CJ113-1 سے تعاون حاصل ہے۔
ہوا مزاحم ڈیزائن کے لئے:پورلن اسپیسنگ اور کلپ کی قسم ونڈ اپلفٹ کی صلاحیت کو نمایاں طور پر متاثر کرتی ہے۔ منتخب کنفیگریشن کی توثیق کے لیے مکمل پیمانے کی جانچ یا انجینئرنگ حسابات کا استعمال کیا جانا چاہیے۔ تیز ہوا والے علاقوں میں کمک کے کلپس کی ضرورت ہو سکتی ہے۔
طویل پینل ایپلی کیشنز کے لیے:اگر پینل کی لمبائی 25 میٹر سے زیادہ ہے، تو تھرمل حرکت کی رہنمائی کے لیے اخترتی کنٹرول پوائنٹس شامل کریں۔ تصدیق کریں کہ سلائیڈنگ کلپ کی تفصیل بغیر بائنڈنگ کے متوقع حرکت کی حد کی اجازت دیتی ہے۔
سنکنرن ماحول کے لیے:نمائش کے حالات کے مطابق بنیادی مواد کا انتخاب کریں۔ Al-Mg-Mn مصر دات اور سٹینلیس سٹیل ساحلی یا صنعتی ماحول کے لیے موزوں ہیں۔ مقامی ماحولیاتی عوامل کے ساتھ کوٹنگ کی مطابقت کی تصدیق کریں۔

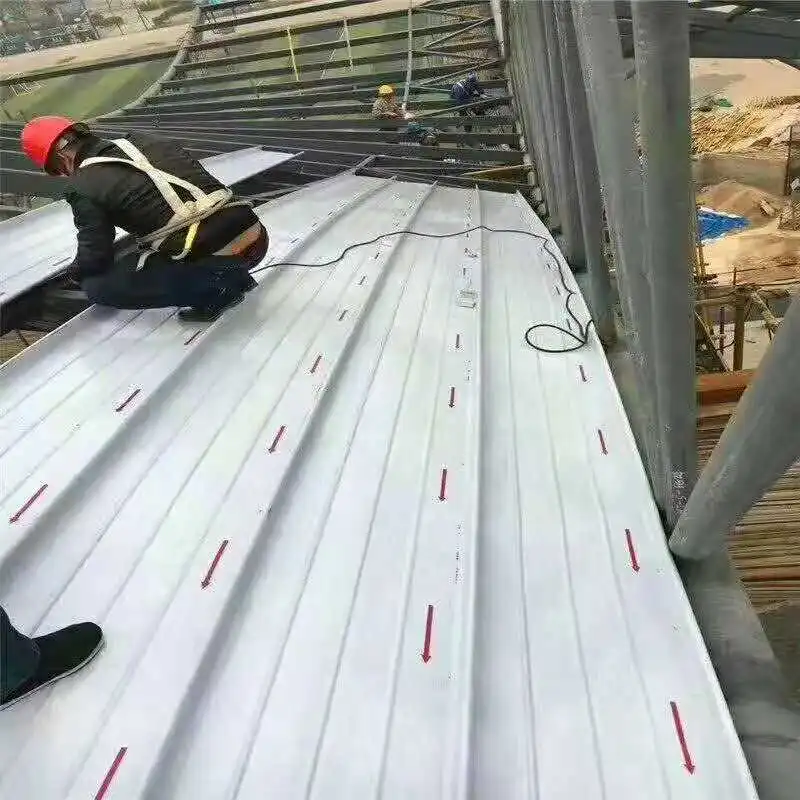

تنصیب کے دوران:پینلز عام طور پر سائٹ پر یا فیکٹری میں بنتے ہیں۔ اس بات کو یقینی بنائیں کہ سیوننگ کا عمل انشانکن آلات کے ساتھ انجام دیا گیا ہے۔ جہاں ممکن ہو وہاں موجود ہوا سے دور سمت میں پینل نصب کریں۔ چیک کریں کہ تمام فلیشنگز اور سیلنٹ سیون کرنے سے پہلے درست طریقے سے رکھے گئے ہیں۔

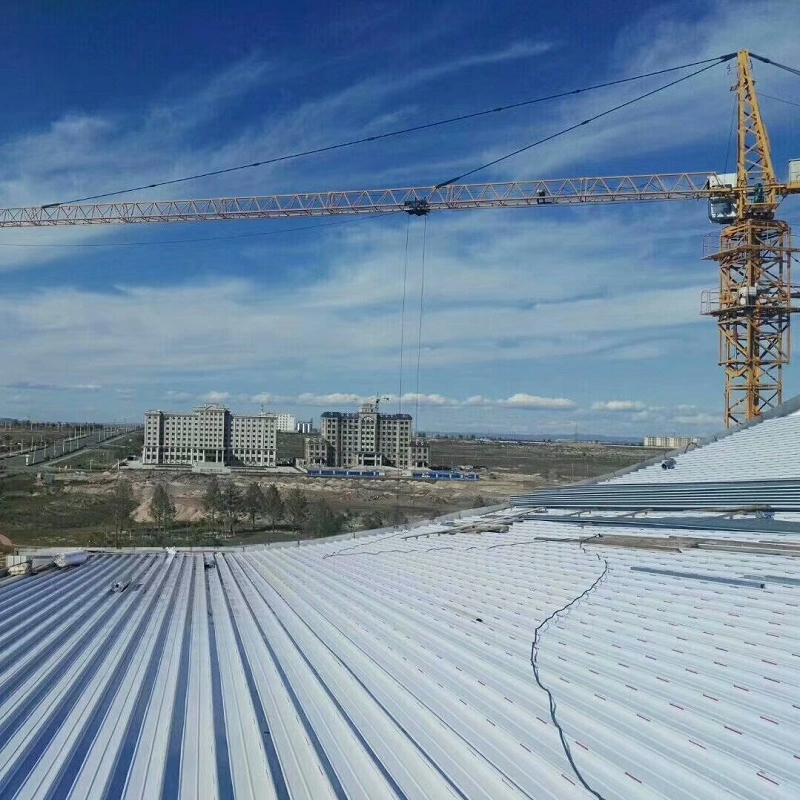

1.بڑے نقل و حمل کے مراکز جیسے ہوائی اڈے کے ٹرمینلز اور تیز رفتار ریلوے اسٹیشنوں کے لیے دھاتی چھتوں کے نظام۔
2.سٹیڈیم، نمائشی مراکز، اور تھیٹر سمیت بڑی عوامی عمارتوں کے لیے دھات کی چھت۔
3.بڑے اسپین کے مڑے ہوئے یا پیچیدہ شکل کے اسٹیل ڈھانچے کے لیے چھت، جس میں منحنی اور موڑنے کی صلاحیتیں دستیاب ہیں۔
4.ساحلی، ٹائفون کے شکار علاقوں میں عمارتوں کو جہاں ضرورت ہو کلپ کو تقویت دینے کے اقدامات کا استعمال کرتے ہوئے، ہوا کے خلاف مزاحمت کی اعلی درجہ بندی کی ضرورت ہوتی ہے۔
روایتی پروفائل شدہ شیٹس کو پینل کی سطح پر پیچ کے ساتھ طے کیا جاتا ہے، جس سے دخول پوائنٹس بنتے ہیں جو وقت کے ساتھ رساو کے راستے بن سکتے ہیں۔ کھڑے سیون پینلز چھپے ہوئے کلپس اور میکانکی طور پر بند جوائنٹ استعمال کرتے ہیں، اس لیے کوئی بے نقاب فاسٹنر نہیں ہوتے۔ یہ پانی کے داخل ہونے کا خطرہ کم کرتا ہے اور سلائیڈنگ کنکشن کے ذریعے تھرمل حرکت کی اجازت دیتا ہے۔
ساحلی یا زیادہ سنکنرن والے ماحول کے لیے، عام طور پر ایلومینیم-میگنیشیم-مینگنیج مرکب یا سٹینلیس سٹیل کی سفارش کی جاتی ہے۔ Al-Mg-Mn الائے اچھی سنکنرن مزاحمت اور طویل سروس لائف پیش کرتا ہے، جبکہ سٹینلیس سٹیل ہوا سے مزاحم ڈیزائن کے لیے زیادہ طاقت فراہم کرتا ہے۔ Al-Zn لیپت سٹیل کم جارحانہ حالات میں استعمال کیا جا سکتا ہے.
پینلز کو کلپس کے ذریعے ڈھانچے سے منسلک کیا جاتا ہے جو پینل کی لمبائی کے ساتھ حرکت کی اجازت دیتا ہے۔ اس کا مطلب ہے کہ پینلز فاسٹنرز پر دباؤ ڈالے یا آئل کیننگ کا باعث بنے بغیر پھیل اور سکڑ سکتے ہیں۔ لمبے پینلز پر ڈائریکٹ موومنٹ اور بکلنگ کو روکنے کے لیے ڈیفارمیشن کنٹرول پوائنٹس کی ضرورت ہو سکتی ہے۔
جی ہاں پینلز کو رول سے بنایا جا سکتا ہے اور پھر محدب یا مقعر کی چھت کی شکلوں کی پیروی کرنے کے لیے مڑے جا سکتے ہیں۔ زیامین کنونشن اور ایگزیبیشن سینٹر جیسے پروجیکٹس نے بڑے اسپین کی خمیدہ چھتوں کے لیے کھڑے سیون سسٹم کا استعمال کیا ہے۔ مخصوص منحنی صلاحیت پروفائل اور مواد کی موٹائی پر منحصر ہے.
JGJ 255-2012 تنصیب کی رواداری فراہم کرتا ہے، بشمول مسلسل طولانی اجزاء کے لیے 5–7 ملی میٹر انحراف اور چھت کی ڈھلوان کے لیے +20/+30 ملی میٹر انحراف۔ قومی معیاری اٹلس 24CJ113-1 تفصیلی کنکشن ڈرائنگ فراہم کرتا ہے۔ پانی کی تنگی کی تصدیق عام طور پر بصری معائنہ کے ذریعے کی جاتی ہے اور جہاں ضرورت ہو، نلی یا تالاب کے ٹیسٹ کے ذریعے۔
