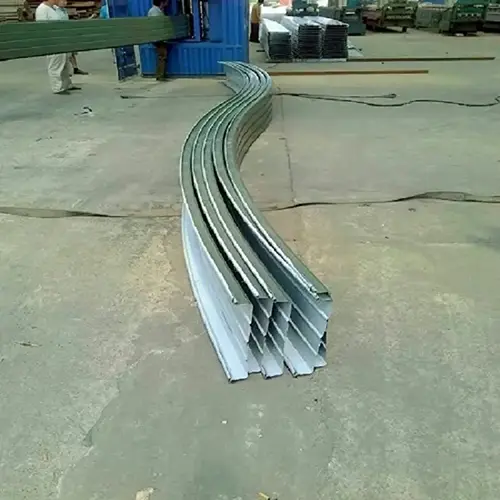

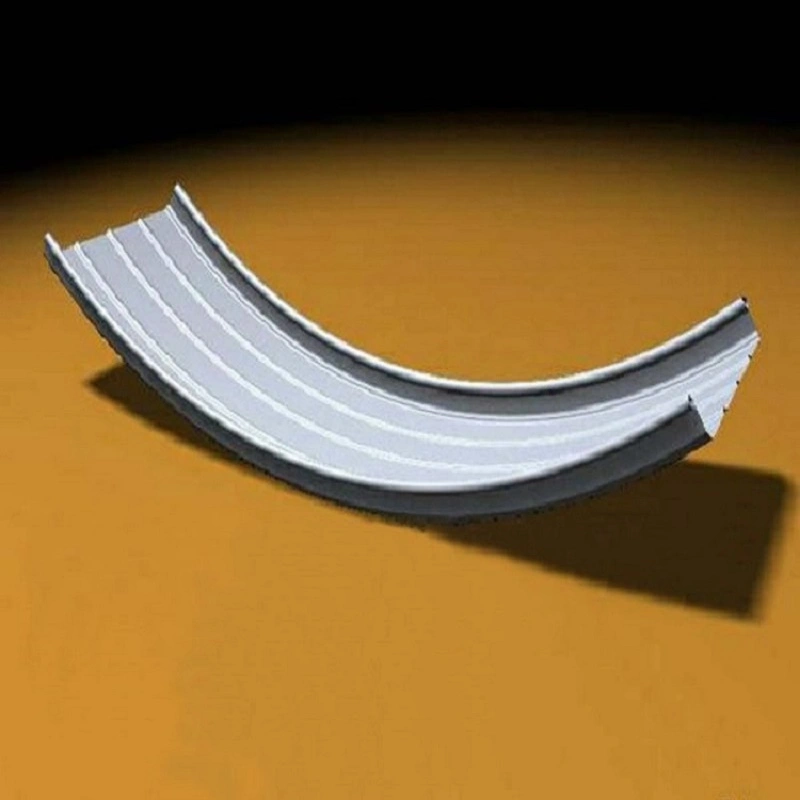

SENBO تعمیراتی موادAlu-Mg-Mn آرچڈ روفنگ پینل اپنے دھاتی چھت کے نظام کی مصنوعات کی حد کے حصے کے طور پر فراہم کرتا ہے۔ یہ پینل AA3004 سیریز کے ایلومینیم-میگنیشیم-مینگنیج مرکب سے تیار کیے گئے ہیں اور پیچیدہ چھت جیومیٹریوں کے لیے تعمیراتی ضروریات کو پورا کرنے کے لیے خمیدہ، غیر معیاری پروفائلز میں بنائے گئے ہیں۔

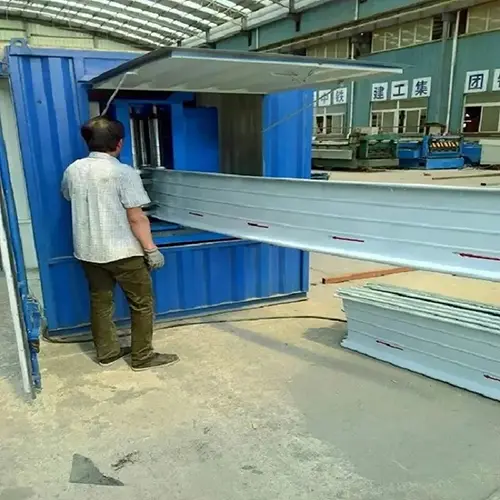

Al-Mg-Mn آرچڈ روفنگ پینل ایک خصوصی پروفائلڈ پینل ہے جو تیز رفتار، درست رول بنانے والے آلات کا استعمال کرتے ہوئے تیار کیا جاتا ہے۔ سبسٹریٹ کی ساخت میں 1.0%–1.5% مینگنیج اور 0.8%–1.3% میگنیشیم شامل ہے، باقی ایلومینیم کے ساتھ۔ معیاری سٹینڈنگ سیون Al-Mg-Mn پینلز کے مشتق کے طور پر، محراب والا پینل فلیٹ شیٹس کو خمیدہ شکلوں میں تبدیل کرنے کے لیے ایک خصوصی تشکیل کے عمل سے گزرتا ہے۔ یہ جدید آرکیٹیکچرل ڈیزائنوں کو سپورٹ کرتا ہے جیسے محراب، خم دار اور کروی چھت کی شکلیں۔
دستیاب پروفائلز میں ماڈلز جیسے YX65-300, YX65-330, YX65-400, YX65-430, YX65-500, اور YX28-205-820 شامل ہیں۔ پنکھے کے سائز کے اور ٹاپرڈ پینلز کو بھی مخصوص پروجیکٹ کی ضروریات کو پورا کرنے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

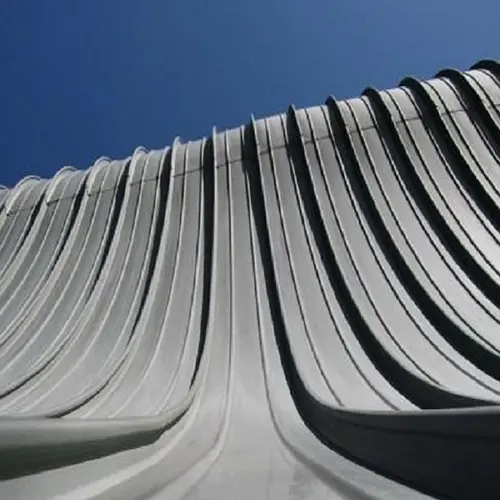

یہ پینل بڑی عوامی عمارتوں کے غیر معیاری چھت سازی کے نظام میں بڑے پیمانے پر استعمال ہوتے ہیں، بشمول ہوائی اڈے کے ٹرمینلز، اسٹیڈیم، اور کانفرنس اور نمائشی مراکز۔ پروڈکٹ کی سطح کا علاج پری رول کوٹنگ کے عمل کے ذریعے کیا جاتا ہے اور یہ پی وی ڈی ایف فلورو کاربن کوٹنگ کے ساتھ دستیاب ہے، جس میں تعمیراتی جمالیات کو استحکام کے ساتھ ملایا جاتا ہے۔

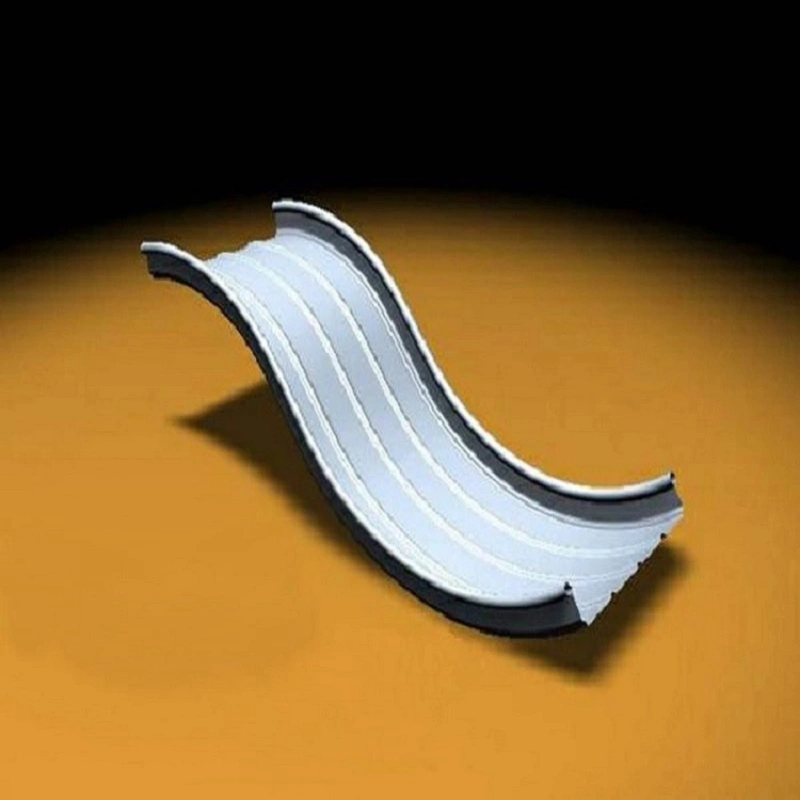

ایلومینیم-میگنیشیم-مینگنیج مرکب طاقت اور لچک کا توازن پیش کرتا ہے، جس سے یہ چھت کی پیچیدہ شکلیں جیسے 3D مڑے ہوئے، کروی اور پنکھے کی شکل والی سطحیں بنانے کے لیے موزوں ہے۔ خصوصی کرونگ اور پنکھے کے سائز کے پینل پروڈکشن ٹیکنالوجیز کے ذریعے، یہ محراب والے پینل واٹر ٹائٹ کارکردگی کو برقرار رکھتے ہوئے مختلف ڈیزائن کی ضروریات کو پورا کر سکتے ہیں۔
پروڈکٹ مختلف آرکیٹیکچرل شکلوں پر لاگو ہوتی ہے، بشمول مثبت یا منفی گھماؤ والی چھتیں، محراب والی چھتیں، سنگل اور ڈبل ڈھلوان چھتیں، آپس میں جڑے ہوئے چھت کے ڈھانچے، گڑھے والی چھتیں، اور خمیدہ چھتیں۔
Fujian میں Zhangzhou اناج ڈپو میں بین گودام چھتری کے منصوبے نے المونیم-میگنیشیم-مینگنیز لیپت محرابی نالیدار چھت کے نظام کا استعمال کیا۔ یہ ڈھانچہ 108 میٹر کی لمبائی کے ساتھ 18 میٹر پر پھیلا ہوا ہے، جس کا کل رقبہ تقریباً 2,000 مربع میٹر ہے۔
چھت میں 1.2 ملی میٹر کی موٹائی کے ساتھ YT6118 ماڈل ایلومینیم-میگنیشیم-مینگنیج کوروگیٹڈ پینلز ہیں۔ محراب کی اونچائی 4.085 میٹر ہے، اور عروج سے اسپین کا تناسب 0.23 ہے۔ چھ دن کے اندر اندر تنصیب مکمل ہو گئی۔ پینلز کو تین چھوٹی اکائیوں کو ایک بنیادی اکائی میں جوڑ کر تیار کیا گیا تھا، جسے پھر لہرایا گیا اور سٹیل کے ایمبیڈڈ پرزوں میں محفوظ کیا گیا۔ یونٹوں کو واٹر ٹائٹ سیمنگ طریقہ استعمال کرتے ہوئے جوڑا گیا تھا۔
ایلومینیم کی کثافت تقریباً 2.73 جی/سینٹی میٹر ہے، جو اسٹیل کی کثافت کا تقریباً ایک تہائی ہے۔ ایلومینیم-میگنیشیم-مینگنیز پینلز کم از کم 190 MPa کی پیداواری طاقت، 240-285 MPa کی تناؤ کی طاقت، اور کم از کم 3% کی لمبائی کی نمائش کرتے ہیں۔ ساختی سالمیت کو برقرار رکھتے ہوئے، یہ محراب والے پینل چھت سازی کے نظام کے ڈیڈ بوجھ کو کم کرتے ہیں۔
Zhangzhou Grain Depot پروجیکٹ میں، ڈیزائن نے 10 سال کی واپسی کی مدت کی بنیاد پر 0.3 kN/m² کے یکساں طور پر تقسیم شدہ لائیو لوڈ اور 0.40 kN/m² کے ڈیزائن کا ہوا کا دباؤ بنایا۔
ایلومینیم-میگنیشیم-مینگنیج مرکب سبسٹریٹ موروثی زنگ مزاحم خصوصیات رکھتا ہے۔ قدرتی طور پر بننے والی سطح کی آکسائیڈ پرت آکسیکرن اور سنکنرن کو روکتی ہے، جبکہ تیزاب اور الکلیس کے خلاف مزاحمت پیش کرتی ہے۔ لیپت پینل سخت ماحول میں خود کو شفا دینے والی حفاظتی فلم بنا سکتے ہیں، جو انہیں مرطوب آب و ہوا کے لیے موزوں بناتے ہیں۔ ڈیزائن سروس لائف 50 سال سے زیادہ ہے، جس کی کوٹنگ وارنٹی 15-20 سال ہے۔
درج ذیل پیرامیٹرز معیاری پیداوار اور متعلقہ معیارات پر مبنی ہیں۔ مخصوص منصوبے کی ضروریات کو پورا کرنے کے لیے حسب ضرورت دستیاب ہے۔
| کارکردگی کا اشارہ | پیرامیٹر/تفصیل | نوٹس / معیاری بنیاد |
|---|---|---|
| سبسٹریٹ گریڈ | AA3004 (AlMg1Mn1) | Mn 1.0%–1.5%، Mg 0.8%–1.3%، بیلنس ایلومینیم |
| عام موٹائی | 0.7 ملی میٹر - 1.2 ملی میٹر | |
| مشترکہ پروفائلز | YX65-300/330/400/430/500, YX28-205-820 | پنکھے کی شکل والے، ٹیپرڈ، اور خمیدہ پینل حسب ضرورت |
| کثافت | 2.73 گرام/cm³ | تقریبا اسٹیل کا 1/3 |
| تناؤ کی طاقت | 240 - 285 ایم پی اے | AA3004 H36/H46 مزاج |
| پیداوار کی طاقت | ≥190 ایم پی اے | |
| لمبا ہونا | ≥3% | |
| ڈیزائن سروس لائف | >50 سال | |
| مادی معیاری حوالہ | ایلومینیم کھوٹ کی چادروں کے لیے GB/T 3880 سیریز | مخصوص پروڈکٹ سرٹیفکیٹ کے ساتھ تصدیق کریں۔ |

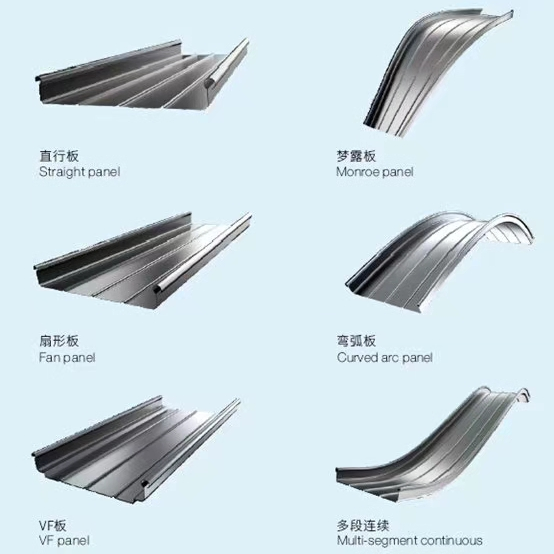

1. پیچیدہ ڈیزائن کے لیے لچکدار شکل دینا۔پینلز کو فاسد شکلوں میں پروسیس کیا جا سکتا ہے جیسے کہ پنکھے کے سائز کا، ٹیپرڈ، محدب اور مقعر مڑے ہوئے، اور کروی پینل۔ یہ خمیدہ سطحوں اور محراب والی چھتوں کے لیے جدید فن تعمیر کے ذاتی ڈیزائن کی ضروریات کی حمایت کرتا ہے۔
2. ہائی ٹینسائل طاقت کے ساتھ ہلکا پھلکا۔سٹیل کے تقریباً ایک تہائی کثافت اور 240 MPa سے زیادہ ٹینسائل طاقت کے ساتھ، پینلز بڑے اسپین کی چھت سازی کی ضروریات کو پورا کرتے ہیں، بشمول 18 میٹر سے زیادہ کے اسپین۔
3. سنکنرن مزاحمت اور طویل سروس کی زندگی.کھوٹ قدرتی طور پر حفاظتی آکسائیڈ پرت بناتا ہے۔ سسٹم کو 50 سال سے زیادہ کی سروس لائف کے لیے ڈیزائن کیا گیا ہے، جس کی کوٹنگ وارنٹی 15-20 سال ہے۔

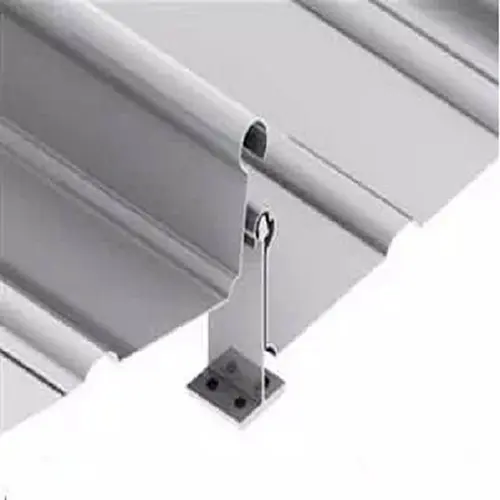

4. ماڈیولر انٹرلاکنگ کے ذریعے قابل اعتماد واٹر پروفنگ۔ماڈیولر انٹر لاکنگ سیون کنکشن کا عمل سخت پینل جوڑ اور قابل اعتماد نکاسی اور واٹر پروف کارکردگی کو یقینی بناتا ہے۔
5. قابل تجدید مواد۔ایلومینیم مرکب مواد مکمل طور پر ری سائیکل ہے، جو سبز عمارت کے مقاصد کو سپورٹ کرتا ہے۔
خمیدہ یا کروی چھتوں کے لیے:منتخب پروفائل اور موٹائی کے لیے قابل حصول گھماؤ رداس کی تصدیق کرنے کے لیے ڈیزائن کے مرحلے کے آغاز میں مینوفیکچرر کے ساتھ کام کریں۔ پنکھے کی شکل والے اور ٹیپرڈ پینلز کو دکان کی درست ڈرائنگ کی ضرورت ہوتی ہے۔
طویل مدتی ایپلی کیشنز کے لیے:مطلوبہ بوجھ کے خلاف پینل کی مدت کی صلاحیت کی تصدیق کریں۔ Zhangzhou Grain Depot پروجیکٹ میں 18 میٹر کے دورانیے میں 1.2 ملی میٹر موٹے پینلز استعمال کیے گئے، لیکن ہر پروجیکٹ کا حساب مقامی ہوا اور برف کے بوجھ کی بنیاد پر کیا جانا چاہیے۔
ساحلی یا زیادہ نمی والے ماحول کے لیے:بہتر موسم کی مزاحمت کے لیے PVDF فلورو کاربن کوٹنگ کا انتخاب کریں۔ تصدیق کریں کہ سبسٹریٹ گریڈ اور کوٹنگ سسٹم متوقع نمائش کے حالات کے ساتھ مطابقت رکھتا ہے۔
تنصیب کے دوران:پینلز کو عام طور پر فیکٹری میں یونٹوں میں تیار کیا جاتا ہے اور پوزیشن میں لہرایا جاتا ہے۔ واٹر ٹائٹ جوڑوں کو یقینی بنانے کے لیے مخصوص سیمنگ طریقہ استعمال کریں۔ سطح کو پہنچنے والے نقصان سے بچنے کے لیے ہینڈلنگ، اٹھانے اور باندھنے کے لیے مینوفیکچرر کی ہدایات پر عمل کریں۔
1.بڑی عوامی عمارتوں جیسے اسٹیڈیم اور نمائشی مراکز کے لیے خمیدہ، کروی، اور بے ترتیب شکل والے چھت سازی کے نظام۔
2.ہوائی اڈے کے ٹرمینلز اور تیز رفتار ریلوے اسٹیشنوں کے لیے پیچیدہ شکل کی چھت اور اگواڑے کے نظام۔
3.طویل عرصے تک محرابی چھت کے ڈھانچے، جیسے گودام کی سہولیات اور زرعی گرین ہاؤس۔
4.منفرد آرکیٹیکچرل ڈیزائن کی ضروریات کے ساتھ تاریخی عمارتوں کے لیے چھت سازی کا نظام۔
معیاری کھڑے سیون پینل عام طور پر سیدھے ہوتے ہیں اور فلیٹ یا آہستہ سے ڈھلوان چھتوں پر نصب ہوتے ہیں۔ محدب، مقعر، یا کروی چھت کے جیومیٹریوں کی پیروی کرنے والے خم دار پروفائلز بنانے کے لیے محراب والے پینل اضافی تشکیل سے گزرتے ہیں۔ دونوں سسٹم ایک جیسی انٹر لاکنگ سیون ٹیکنالوجی استعمال کرتے ہیں، لیکن محراب والے پینل خاص طور پر غیر معیاری چھت کی شکلوں کے لیے بنائے گئے ہیں۔
کم از کم گھماؤ کا رداس پینل پروفائل، مواد کی موٹائی، اور کھوٹ کے مزاج پر منحصر ہے۔ ڈیزائن کے مرحلے کے دوران مینوفیکچرر کے ساتھ اس کی تصدیق کی جانی چاہئے۔ چھت کے جیومیٹری ڈرائنگ کو جلد فراہم کرنے سے یہ تعین کرنے میں مدد مل سکتی ہے کہ آیا منتخب پینل ساختی کارکردگی پر سمجھوتہ کیے بغیر مطلوبہ گھماؤ حاصل کر سکتا ہے۔
جی ہاں ایلومینیم-میگنیشیم-مینگنیج مرکب میں قدرتی سنکنرن مزاحمت ہے، اور PVDF فلورو کاربن کوٹنگ موسم کی مزاحمت کو مزید بہتر بناتی ہے۔ یہ پینلز کو ساحلی اور زیادہ نمی والے ماحول کے لیے موزوں بناتا ہے۔ ڈیزائن سروس کی زندگی عام حالات میں 50 سال سے زیادہ ہے۔

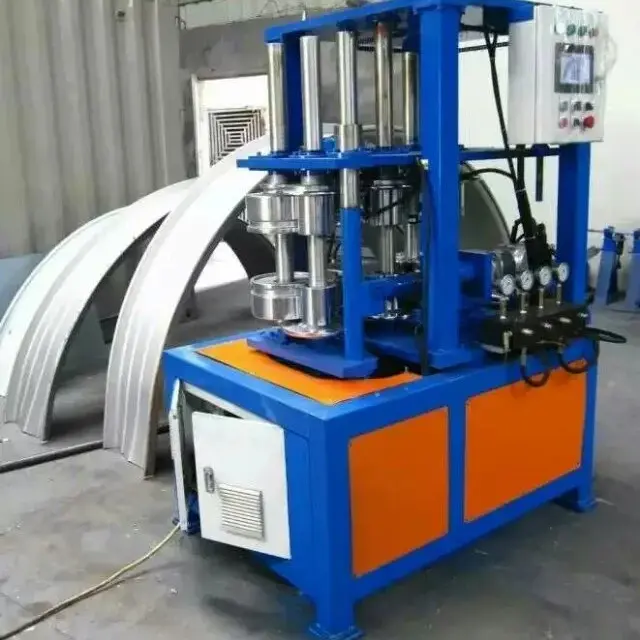

پنکھے کی شکل والے اور ٹاپرڈ پینلز خصوصی سازوسامان اور کسٹم ٹولنگ کا استعمال کرتے ہوئے تیار کیے جاتے ہیں۔ وہ عام طور پر چھت کی جیومیٹری سے اخذ کردہ دکان کی ڈرائنگ کی بنیاد پر گھڑے جاتے ہیں۔ ہر پینل کو مڑے ہوئے سطح پر اس کی مخصوص پوزیشن سے ملنے کے لیے انفرادی طور پر بنایا گیا ہے، مناسب فٹ اور واٹر ٹائٹ سینگ کو یقینی بنا کر۔
براہ کرم چھت کی جیومیٹری ڈرائنگ (بشمول گھماؤ رداس)، پینل پروفائل، موٹائی، کوٹنگ کی قسم، مقدار، اور پروجیکٹ کا مقام فراہم کریں۔ اگر پنکھے کی شکل والے یا ٹیپرڈ پینلز کی ضرورت ہو تو، تفصیلی لے آؤٹ ڈرائنگ شامل کریں۔ اس سے ہماری ٹیم کو ایک درست کوٹیشن اور پروڈکشن پلان تیار کرنے میں مدد ملتی ہے۔
Tianjin SENBO بلڈنگ میٹریلز ٹیکنالوجی کمپنی، لمیٹڈ Al-Mg-Mn آرچڈ روفنگ پینلز، سٹینڈ سیون روفنگ پینلز، کلر لیپت اسٹیل ڈاون پائپس، اور دیگر دھاتی لفافے کی مصنوعات تیار کرنے والی کمپنی ہے۔ ہمارا پروڈکشن بیس جِنگہائی اکنامک ڈویلپمنٹ زون، تیانجن، چین میں واقع ہے، جو خودکار پروڈکشن لائنوں اور چار مراحل کے معیار کے معائنہ کے عمل سے لیس ہے۔ ہماری فیکٹری، سرٹیفیکیشنز، ٹیسٹنگ کی صلاحیتوں، اور پروجیکٹ کے حوالہ جات کے بارے میں مزید معلومات کے لیے، براہ کرم ہمارا ملاحظہ کریںہمارے بارے میںصفحہ یاہماری انجینئرنگ ٹیم سے رابطہ کریں۔.
