Alu-Mg-Mn چھت سازی کے پینل AA3004 ایلومینیم الائے پٹی سے بنے ہوئے ہیں جو کھڑے سیون چھت اور دیوار کے نظام کے لیے ہیں۔ مصر دات میں مینگنیج اور میگنیشیم ہوتا ہے، جو مل کر طاقت اور سنکنرن مزاحمت کو بہتر بناتے ہیں جبکہ طویل مدتی چھتوں کے لیے مواد کو کافی ہلکا رکھتے ہیں۔ SENBO رول بننے سے پہلے آنے والے الائے گریڈ، مزاج، اور کوٹنگ کی موٹائی کو چیک کرتا ہے، اور پروڈکشن لائن ریب کی اونچائی اور پینل کی چوڑائی کو باقاعدہ وقفوں سے مانیٹر کرتی ہے۔ اس سے تیار شدہ پروفائل کو مخصوص رواداری کے اندر رکھنے میں مدد ملتی ہے۔
Alu-Mg-Mn چھت سازی پینل کی سطح کو PVDF فلورو کاربن سسٹم کے ساتھ بنانے سے پہلے لیپت کیا جاتا ہے جس میں کم از کم 70% فلورو کاربن رال ہوتا ہے۔ کوٹنگ کو صفائی اور کرومیٹ ٹریٹمنٹ کے بعد لگاتار لائن پر لگایا جاتا ہے، جس سے چپکنے اور رنگ کی یکسانیت بہتر ہوتی ہے۔ چھت کا نظام ٹی کے سائز کے کلپس کے ساتھ کھڑے سیون پروفائل کا استعمال کرتا ہے۔ چھت کی ڈھلوان کے ساتھ نقل و حرکت کی اجازت دیتے ہوئے کلپس پینلز کو purlins پر رکھتے ہیں، لہذا تھرمل توسیع اور سکڑاؤ سیون پر دباؤ نہیں ڈالتا ہے۔ میکانکی طور پر بند جوائنٹ سیلنٹ پر بھروسہ کیے بغیر ایک واٹر ٹائٹ رکاوٹ بناتا ہے۔
| آئٹم | قدر | بنیاد/ نوٹ |
|---|---|---|
| بیس کھوٹ | AA3004 (AlMg1Mn1) | Mn 1.0–1.5%، Mg 0.8–1.3%، بیلنس Al |
| موٹائی | 0.7–1.2 ملی میٹر | نالیدار پروفائلز کے لیے 0.6 ملی میٹر ممکن ہے۔ |
| عام پروفائلز | YX65-300, YX65-430, YX65-500 | کھڑے سیون؛ اپنی مرضی کے حصے دستیاب ہیں۔ |
| کثافت | 2.73 گرام/cm³ | سٹیل کا تقریباً ایک تہائی |
| تناؤ کی طاقت | 240–285 ایم پی اے | H36/H46 مزاج |
| پیداوار کی طاقت | ≥190 ایم پی اے | کم از کم |
| لمبا ہونا | ≥3% | وقفے پر |
| تھرمل توسیع گتانک | 0.000023/°C | 20–100 °C |
| آگ کی درجہ بندی | A1 | غیر آتش گیر |
| سروس کی زندگی | >50 سال | کوٹنگ وارنٹی 15-20 سال |
| متعلقہ معیارات | GB 50345, GB 50207, EN 573-3 | ڈیزائن اور مادی حوالہ جات |
ایلومینیم کی کثافت 2.73 g/cm³ اسٹیل کے لیے 7.85 g/cm³ کے مقابلے میں ہے۔ AA3004 پینلز سے بنی چھت کا وزن تقریباً ایک تہائی اسٹیل کی چھت کے برابر ہے۔ ڈیڈ لوڈ میں یہ کمی چھت کے مجموعی ڈھانچے کے لیے 30% تک پہنچ سکتی ہے، جو چھوٹے پرلن، کالموں اور بنیادوں کی اجازت دیتا ہے۔ 240 سے 285 MPa کی ٹینسائل طاقت کھڑے سیون پروفائلز اور ایسے پینلز کے لیے کافی ہے جن کو لمبے وقفوں پر ہوا کی بلندی کے خلاف مزاحمت کرنی چاہیے۔
ہوا کے سامنے آنے پر، ایلومینیم ایک گھنے آکسائیڈ فلم تیار کرتا ہے جو بیس میٹل کو مزید آکسیکرن سے بچاتا ہے۔ ٹیسٹنگ عام ماحولیاتی حالات میں تقریباً 0.5 مائیکرو میٹر کے سالانہ سنکنرن نقصان کی نشاندہی کرتی ہے۔ 0.7 ملی میٹر کے پینل میں 100 سال بعد بھی تقریباً 0.65 ملی میٹر موٹائی ہوگی۔ پی وی ڈی ایف کوٹنگ صنعتی آلودگی اور نمک کے اسپرے کے خلاف ایک اور حفاظتی تہہ کا اضافہ کرتی ہے۔ یہ عوامل بیس میٹل کے لیے 50 سال سے زیادہ ڈیزائن کی زندگی کی حمایت کرتے ہیں۔

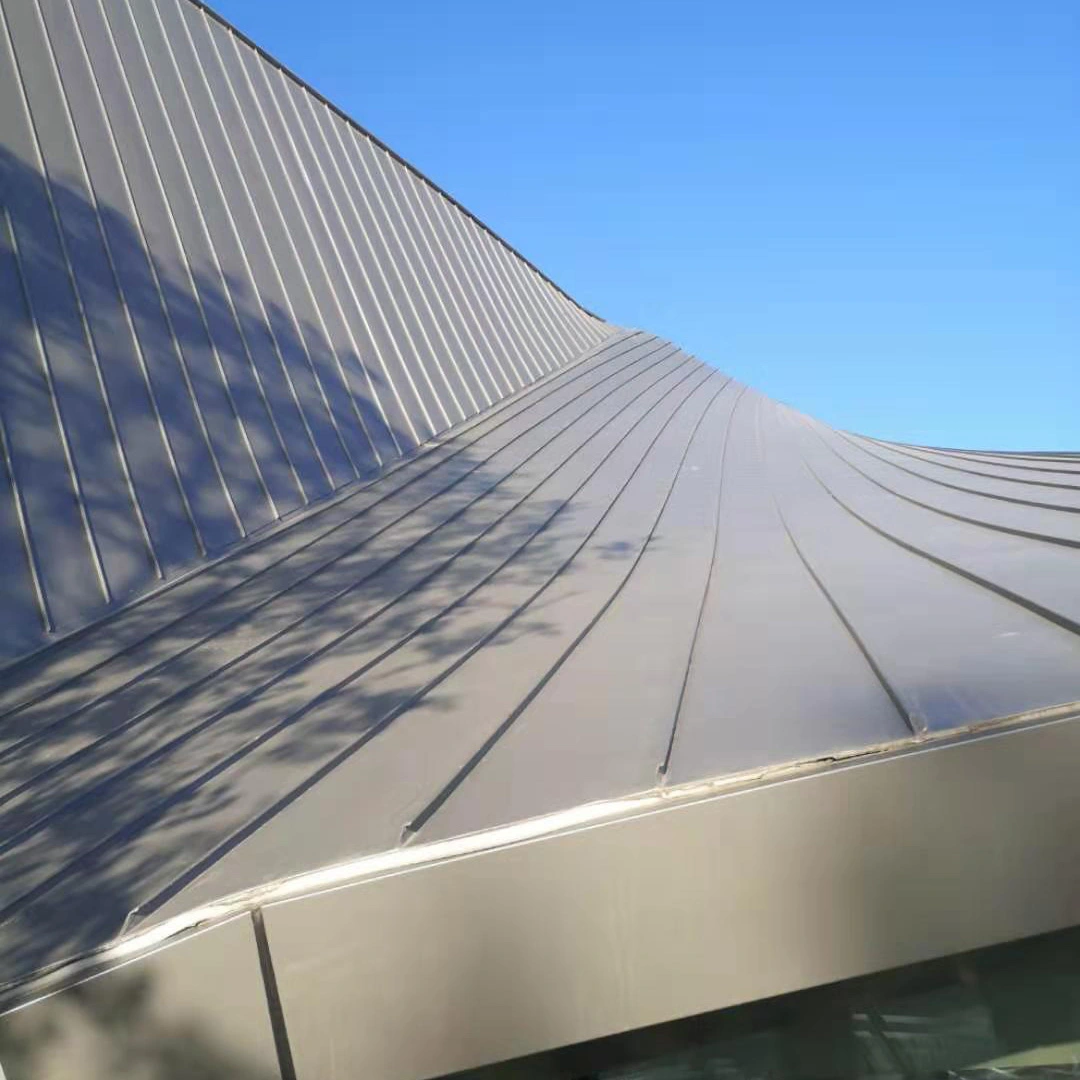

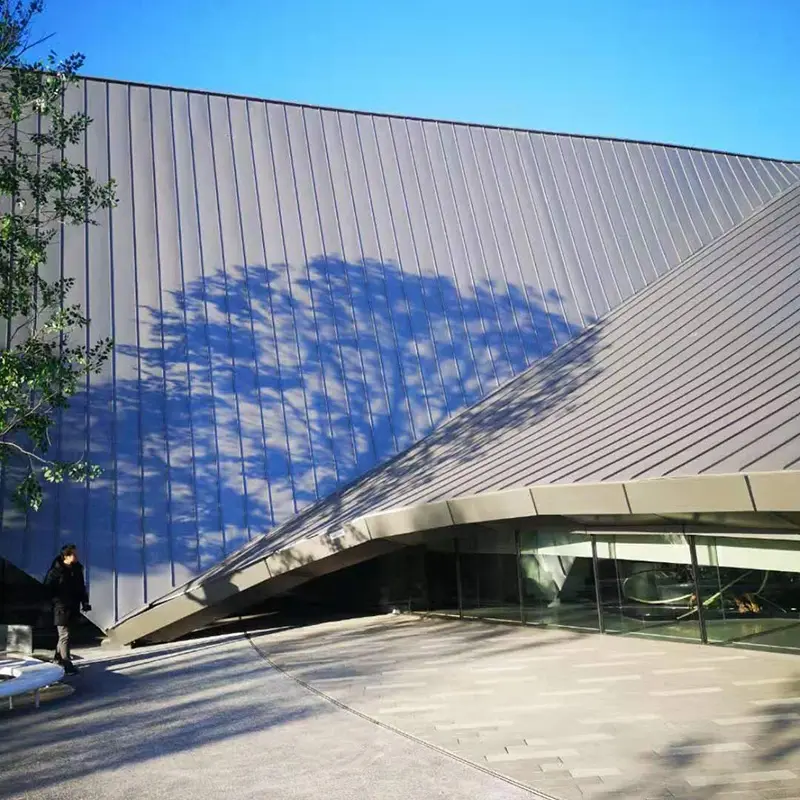

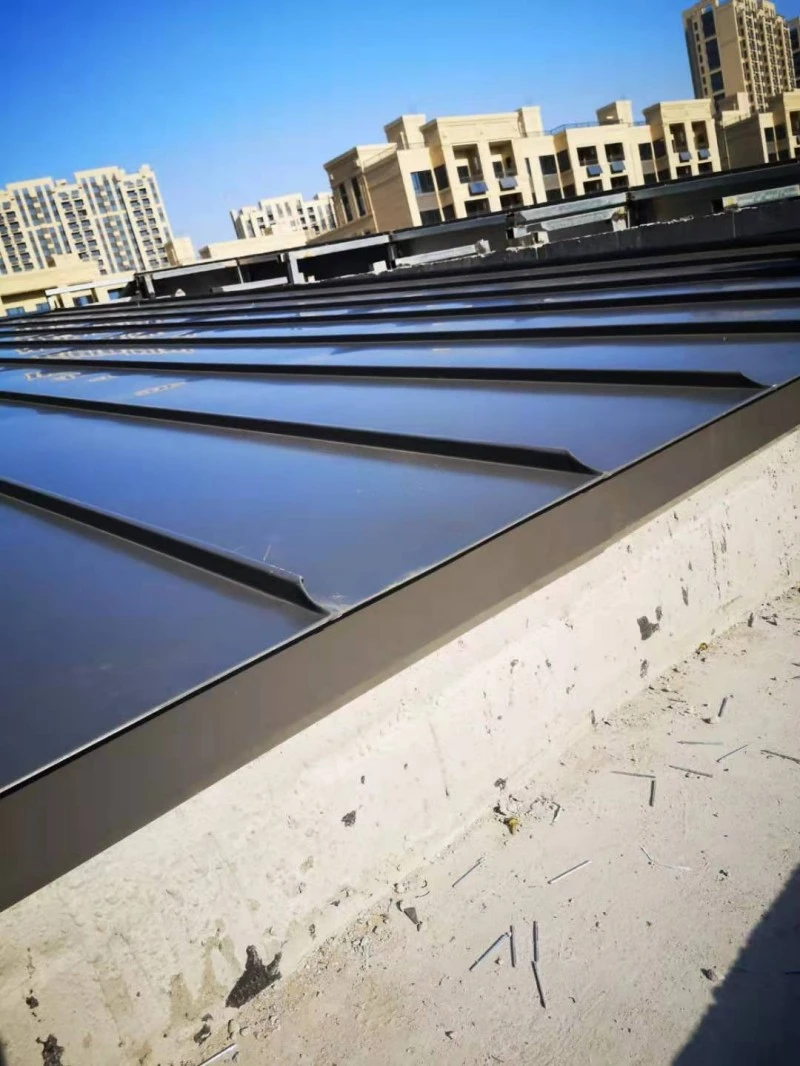

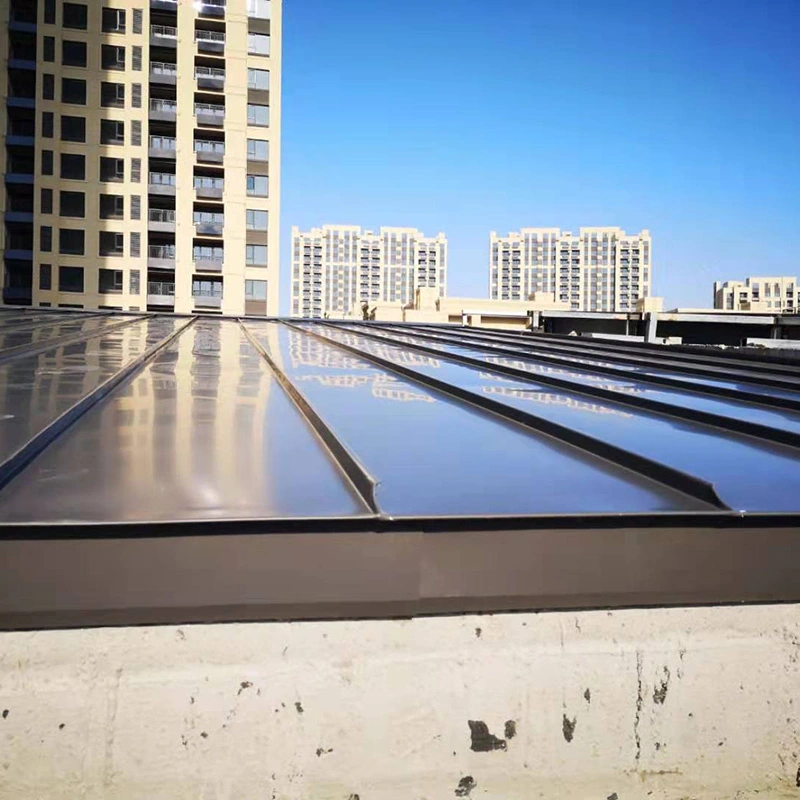

اسٹینڈنگ سیون سسٹم سلائیڈنگ ٹی کلپس کا استعمال کرتا ہے جو ہر پینل کو چھت کی ڈھلوان کے ساتھ ساتھ purlins سے جڑے رہنے کی اجازت دیتا ہے۔ یہ فکسڈ پوائنٹس پر تناؤ کی تعمیر کو روکتا ہے اور پینل کی خرابی سے بچتا ہے۔ سنگل پینل 120 میٹر تک لمبے اینڈ لیپس کے بغیر تیار کیے جا سکتے ہیں، جو ممکنہ رساو کو ہٹاتا ہے اور مجموعی طور پر پانی کی تنگی کو بہتر بناتا ہے۔ تنصیب کی رواداری کو 3 ملی میٹر کے اندر کنٹرول کیا جاتا ہے، اور پہلے سے تیار شدہ نظام روایتی طریقوں کے مقابلے میں تعمیراتی وقت کو 30 فیصد سے زیادہ کم کرتا ہے۔
چھت کا نظام کلاس A1 فائر ریٹنگ حاصل کرتا ہے۔ ایلومینیم 660 ° C پر پگھلتا ہے، اور آگ میں چھت پوری سطح پر شعلہ پھیلانے کے بجائے مقامی طور پر جلتی ہے۔ اس سے آگ بجھانے کی کوششوں میں گرمی اور دھوئیں سے بچنے میں مدد ملتی ہے۔ بجلی سے بچاؤ کے لیے، کم از کم 0.7 ملی میٹر موٹے پینل GB 50057 کے تحت ہوا ختم کرنے والے آلات کے طور پر کام کر سکتے ہیں، جو الگ الگ بجلی کی سلاخوں اور چھت کے اضافی دخول کی ضرورت کو دور کرتا ہے۔
AA3004 میں زیادہ مینگنیج اور میگنیشیم ہوتا ہے، جو زیادہ طاقت اور بہتر سنکنرن مزاحمت فراہم کرتا ہے۔ یہ اکثر کھڑی سیون چھتوں کے لیے چنا جاتا ہے جو کہ پینل کی موٹائی میں اضافہ کیے بغیر ہوا کے زیادہ بوجھ یا لمبے اسپین کو ہینڈل کرے۔
جی ہاں، کھوٹ کو رول سے بنایا جا سکتا ہے یا مڑے ہوئے شکلوں میں پریس بریک کیا جا سکتا ہے۔ کم از کم رداس پینل پروفائل، مواد کے مزاج اور کوٹنگ کی موٹائی پر منحصر ہے۔ پینلز کے من گھڑت ہونے سے پہلے سپلائر کو فزیبلٹی کی تصدیق کرنی چاہیے۔
زیادہ تر تفصیلات کے لیے 5% کی ڈھلوان معیاری ہے۔ نچلی ڈھلوانیں مسلسل پینلز اور محتاط سیلنگ سے ممکن ہو سکتی ہیں، لیکن پروجیکٹ انجینئر کو مقامی بارش کی شدت اور ہوا کے حالات کے لیے ڈیزائن کی تصدیق کرنی چاہیے۔
بخارات پر قابو پانے کی ایک تہہ عام طور پر موصلیت کے گرم سائیڈ پر شامل کی جاتی ہے تاکہ چھت کی تعمیر کے اندر گاڑھا ہونے سے بچا جا سکے۔ عین مطابق تہوں کا انحصار عمارت کے استعمال اور آب و ہوا پر ہے۔ چھت کے نظام کے ڈیزائنر کو مکمل اسمبلی کی وضاحت کرنی چاہئے۔
مواد کے سرٹیفکیٹ کو مصر کے گریڈ، مزاج، میکانی خصوصیات، اور کوٹنگ کی قسم کی تصدیق کرنی چاہئے. پروڈکشن چیک پینل کی چوڑائی، پسلی کی اونچائی اور لمبائی کا احاطہ کرتا ہے۔ بڑے منصوبوں کے لیے، نمونے کوٹنگ کی موٹائی اور آسنجن کے لیے جانچے جا سکتے ہیں۔ تنصیب شروع ہونے سے پہلے سائٹ پر موصول ہونے والے پینل کی تعداد، پروفائل، اور سطح کی حالت کی تصدیق کرنی چاہیے۔
