سوراخ شدہ دھات کی چادریں، جسے سوراخ شدہ پینل یا سوراخ شدہ میش بھی کہا جاتا ہے، دھات کی چادروں میں سوراخ کے نمونوں کو چھونے سے تیار کیا جاتا ہے۔SENBO تعمیراتی موادان مصنوعات کو آرکیٹیکچرل، صوتی، اور صنعتی ایپلی کیشنز کے لیے فراہم کرتا ہے، جس میں جہتی درستگی اور مواد کا پتہ لگانے کی صلاحیت پر توجہ دی جاتی ہے۔
بیس مواد کا انتخاب آپریٹنگ ماحول اور کارکردگی کی ضروریات پر منحصر ہے۔ تین مادی گروپ عام طور پر استعمال ہوتے ہیں:
304 سٹینلیس سٹیل:بیرونی اور کیمیائی طور پر جارحانہ ماحول کے لیے موزوں سنکنرن مزاحمت فراہم کرتا ہے۔ ایک نمائندہ نمونے نے ASTM B117 حالات کے تحت 1000 گھنٹے نمک کے سپرے کی جانچ کے بعد کوئی زنگ نہیں دکھایا ہے۔ اصل کارکردگی سطح کی تکمیل اور کنارے کی تیاری پر منحصر ہے۔
ایلومینیم مرکب (مثال کے طور پر، 6061):اچھی طاقت کے ساتھ مل کر کم کثافت (تقریباً 2.7 g/cm³) پیش کرتا ہے۔ مواد کو بہتر سطح کی استحکام اور ظاہری شکل کے لئے انوڈائز یا پاؤڈر لیپت کیا جاسکتا ہے۔
Q235 جستی یا رنگ لیپت سٹیل:عام تعمیراتی اور صنعتی استعمال کے لیے ایک اقتصادی اختیار۔ سطح کا تحفظ عام طور پر ہاٹ ڈِپ گیلوانائزنگ کے ذریعے حاصل کیا جاتا ہے جس کے بعد الیکٹرو سٹیٹک پاؤڈر کوٹنگ ہوتی ہے۔
تیز رفتار CNC پنچنگ کا سامان 20 سے زیادہ سوراخ کرنے والے پیٹرن تیار کرتا ہے، بشمول گول، مربع، سلاٹڈ، ہیکساگونل، کراس، فش اسکیل، اور پلم-بلسم کی شکلیں۔ یہ عمل سوراخ کے قطر، وقفہ کاری، اور کھلے علاقے کے تناسب کے عین مطابق کنٹرول کی اجازت دیتا ہے۔

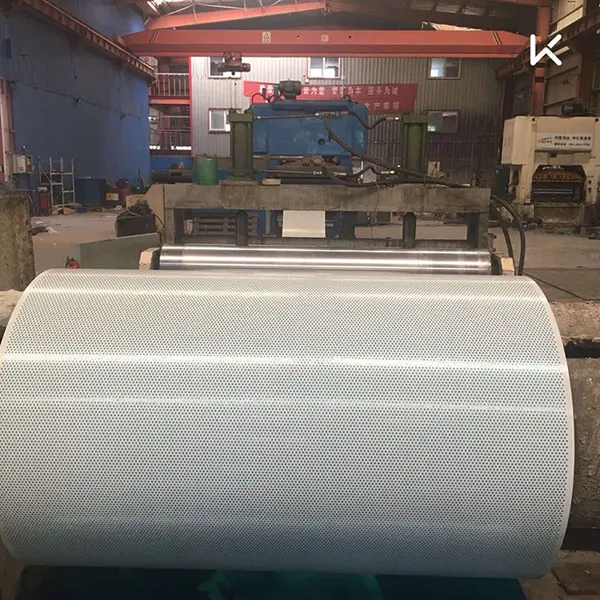

فلیٹ شیٹس 0.1 ملی میٹر سے 15 ملی میٹر تک موٹائی میں تیار کی جا سکتی ہیں، سوراخ کا قطر 0.1 ملی میٹر سے 200 ملی میٹر تک ہوتا ہے۔ کوائلڈ شیٹس 0.2 ملی میٹر سے 1.5 ملی میٹر تک موٹائی میں دستیاب ہیں، جس کی زیادہ سے زیادہ چوڑائی 1250 ملی میٹر اور سوراخ کا قطر 0.5 ملی میٹر سے 10 ملی میٹر ہے۔ آرکیٹیکچرل ایپلی کیشنز کے لیے، عام موٹائی 0.5 ملی میٹر سے 2.0 ملی میٹر تک ہوتی ہے، جس میں سوراخ کا قطر 3 ملی میٹر اور 20 ملی میٹر کے درمیان ہوتا ہے۔ کھلے علاقے کا تناسب 15% سے 60% تک عام ہے، اور سوراخ کے قطر کی رواداری کو ±0.1 ملی میٹر کے اندر کنٹرول کیا جاتا ہے۔
ایلومینیم الائے شیٹس کو ایک سخت، گھنی آکسائیڈ پرت بنانے کے لیے انوڈائز کیا جا سکتا ہے جو سنکنرن مزاحمت اور سطح کی سختی کو بہتر بناتا ہے۔ پاؤڈر کوٹنگ اچھے موسم اور کیمیائی مزاحمت کے ساتھ ماحول دوست تکمیل پیش کرتی ہے۔ الیکٹروفورٹک کوٹنگ مضبوط آسنجن کے ساتھ یکساں کوریج فراہم کرتی ہے۔
اسٹیل کی چادریں عام طور پر گرم ڈِپ گیلوانائزنگ کے ذریعے محفوظ کی جاتی ہیں جس کے بعد الیکٹرو سٹیٹک پاؤڈر کوٹنگ ہوتی ہے، جس کی عام موٹائی کم از کم 60 μm ہوتی ہے۔
سوراخ شدہ چادریں آواز کو جذب کرنے میں معاون ہوتی ہیں جب ایئر گیپ یا غیر محفوظ بیکنگ مواد کے ساتھ انسٹال ہوتا ہے۔ سوراخوں میں داخل ہونے والی آواز کی لہریں کھلنے والی سطحوں پر رگڑ اور چپکنے والے اثرات کے ذریعے توانائی کھو دیتی ہیں۔
ASTM C423 کے مطابق مخصوص آکٹیو بینڈ فریکوئنسیوں پر آواز جذب کرنے والے گتانکوں کی پیمائش ایک نمائندہ اسمبلی کے لیے کی گئی تھی جس میں ایک مسدس سوراخ والے ایلومینیم پینل پر مشتمل ایک غیر محفوظ بیکنگ پرت اور ہوا کا گہا تھا۔ اس آزمائشی ترتیب کے لیے نتیجے میں شور کو کم کرنے کا عدد (NRC) 0.8 یا اس سے زیادہ تھا۔ مخصوص تنصیب کے لیے اصل NRC کا انحصار پینل کی موٹائی، سوراخ کے سائز، سوراخ کرنے کی شرح، بیکنگ میٹریل، ہوا کی گہا کی گہرائی، اور بڑھتے ہوئے طریقہ پر ہوتا ہے۔ درخواست پر ٹیسٹ رپورٹس دستیاب ہیں۔
مکینیکل کارکردگی بنیادی مواد، موٹائی، اور سوراخ کے پیٹرن پر منحصر ہے. ساختی بوجھ کی گنجائش کا حساب پینل کی موٹائی، پرفوریشن جیومیٹری، سپورٹ اسپیسنگ، اسپین، اور باندھنے کے طریقہ کی بنیاد پر قابل اطلاق ڈیزائن کے معیار کے مطابق کیا جانا چاہیے۔ حوالہ کے لیے، اسکوائر پرفوریشنز (10 ملی میٹر یپرچر) کے ساتھ ایک 3 ملی میٹر موٹا سٹیل پینل اور ایک مخصوص سپورٹ اسپین کی تصدیق کی گئی ہے تاکہ انجینئرنگ کیلکولیشن کے ذریعے 5 kN/m² کے یکساں تقسیم شدہ بوجھ کو برداشت کر سکے۔ درخواست پر حساب کتاب کے تفصیلی نوٹ فراہم کیے جا سکتے ہیں۔
سرکلر پرفوریشن والے پینلز (20 ملی میٹر یپرچر، 50% اوپن ایریا) آئی ایس او 5801 کے مطابق ٹیسٹ کیے جانے پر 50 Pa یا اس سے کم ہوا کے بہاؤ کی مزاحمت دکھاتے ہیں۔
سنکنرن مزاحمت کی تصدیق سالٹ سپرے ٹیسٹنگ کے ذریعے کی جاتی ہے: 304 سٹینلیس سٹیل کے نمونے میں 1000 گھنٹے فی ASTM B117 کے بعد کوئی زنگ نظر نہیں آیا۔ ہاٹ ڈِپ گیلوانائزنگ اور پاؤڈر کوٹنگ کے ساتھ جستی سٹیل میں اسی معیار کے تحت 500 گھنٹے کے بعد کوئی چھیلنا یا زنگ نہیں دکھایا گیا۔ ٹیسٹ رپورٹس دستیاب ہیں۔
اینوڈائزڈ یا پاؤڈر لیپت ایلومینیم پینل سنکنرن، پہننے اور UV کی نمائش کے خلاف بہتر مزاحمت ظاہر کرتے ہیں۔ ہر سطح کے علاج کی کارکردگی کی تصدیق آرڈر کے ساتھ فراہم کردہ متعلقہ ٹیسٹ رپورٹس سے کی جا سکتی ہے۔
سوراخ شدہ پینل نقل و حمل کے شور کی رکاوٹوں میں استعمال ہوتے ہیں، جو اکثر سوراخ شدہ چہرے کے پیچھے آواز کو جذب کرنے والے مواد کے ساتھ مل جاتے ہیں۔ عوامی عمارتوں جیسے ہوائی اڈے کے ٹرمینلز، ریلوے اسٹیشن، اسٹیڈیم، اور نمائشی مراکز میں، پینل بصری ڈیزائن کی لچک کی اجازت دیتے ہوئے صوتی کنٹرول فراہم کرتے ہیں۔
آرکیٹیکچرل اگواڑے نیم شفاف اثرات اور روشنی اور سائے کی مختلف حالتوں کو پیدا کرنے کے لیے سوراخ کرنے کے نمونوں کا استعمال کرتے ہیں۔ دستاویزی مثالوں میں فرانس میں اسکائی لائٹ اپارٹمنٹس کا دھاتی اگواڑا اور سنٹرل اکیڈمی آف فائن آرٹس کی لائبریری شامل ہیں۔ پروجیکٹ کے مخصوص حوالہ جات اور دستاویزات کے لیے، براہ کرم ہماری ٹیم سے رابطہ کریں۔
درج ذیل پیرامیٹرز معیاری پیداوار اور متعلقہ ٹیسٹ کے معیارات پر مبنی ہیں۔ جہاں قابل اطلاق ہو، درخواست پر ثبوت کی دستاویزات دستیاب ہیں۔
| کارکردگی کا اشارہ | پیرامیٹر/تفصیل | نوٹس / ثبوت کی بنیاد |
|---|---|---|
| بنیادی مواد | 304 سٹینلیس سٹیل / Q235 جستی سٹیل / ایلومینیم مرکب / رنگ لیپت سٹیل | مواد کے سرٹیفکیٹ دستیاب ہیں۔ |
| عام موٹائی | 0.5–2.0 ملی میٹر (آرکیٹیکچرل)؛ 0.1–15 ملی میٹر (مکمل رینج) | |
| یپرچر رینج | 0.5-200 ملی میٹر (اپنی مرضی کے مطابق) | 3-20 ملی میٹر فن تعمیر میں عام ہے۔ |
| اوپن ایریا ریشو | 15%–60% (اپنی مرضی کے مطابق) | |
| سوراخ پیٹرن | گول، مربع، سلاٹڈ، ہیکساگونل، کراس، مچھلی کے پیمانے، بیر کھلنا، وغیرہ | 20 سے زیادہ اقسام دستیاب ہیں۔ |
| شور کو کم کرنے کا گتانک (NRC) | ≥0.8 (ٹیسٹڈ اسمبلی: ہیکساگونل ہول ایلومینیم + بیکنگ + ایئر گہا) | ASTM C423؛ ٹیسٹ رپورٹ دستیاب ہے |
| یکساں طور پر تقسیم شدہ لوڈ | 5 kN/m² (3 ملی میٹر سٹیل، 10 ملی میٹر مربع سوراخ، مخصوص اسپین) | انجینئرنگ کا حساب کتاب؛ درخواست پر تفصیلات |
| سنکنرن مزاحمت | 304 سٹینلیس: 1000 گھنٹہ نمک کے اسپرے کے بعد کوئی زنگ نہیں۔ جستی + پاؤڈر: 500 h | ASTM B117؛ ٹیسٹ رپورٹس دستیاب ہیں۔ |
| آگ کی کارکردگی | اسٹیل سبسٹریٹ غیر آتش گیر | قابل اطلاق ٹیسٹ کے مطابق اسمبلی کی مکمل درجہ بندی |
| زیادہ سے زیادہ فلیٹ پینل کا سائز | 1450 × 3500 ملی میٹر | مواد اور پیٹرن کے تابع |
| یپرچر رواداری | ±0.1 ملی میٹر | CNC چھدرن صحت سے متعلق |
1. تصدیق شدہ صوتی کارکردگی۔ایک مخصوص جانچ شدہ اسمبلی کے لیے 0.8 سے اوپر کے NRC کی تصدیق کی گئی ہے۔ جب مناسب پشت پناہی اور ہوا کی گہا کے ساتھ مل کر، پینل ٹریفک رکاوٹوں اور تعمیراتی صوتی نظاموں میں شور کی سطح کو کم کرنے میں مدد کرتے ہیں۔
2. مواد کی لچک۔اختیارات میں سنکنرن کے خلاف مزاحمت کے لیے 304 سٹینلیس سٹیل، ہلکے وزن کے آرائشی ایپلی کیشنز کے لیے ایلومینیم الائے، اور اقتصادی عام استعمال کے لیے جستی سٹیل شامل ہیں۔
3. سوراخ پیٹرن مختلف قسم کے.مطلوبہ بصری شفافیت، صوتی کارکردگی اور وینٹیلیشن حاصل کرنے کے لیے حسب ضرورت سوراخ کے قطر اور کھلے علاقے کے تناسب کے ساتھ 20 سے زیادہ پیٹرن دستیاب ہیں۔
4. موسم مزاحم ختم۔ایلومینیم پینلز انوڈائزڈ یا پاؤڈر لیپت ہوسکتے ہیں۔ اسٹیل پینل ہاٹ ڈِپ گیلوانائزنگ پلس پاؤڈر کوٹنگ کا استعمال کرتے ہیں۔ نمک سپرے مزاحمت کے لیے ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں۔
5. وسیع درخواست کی حد۔عوامی عمارتوں، ٹریفک شور کی رکاوٹوں، صنعتی آلات کے محافظوں اور فلٹریشن کے اجزاء میں آرائشی صوتی علاج کے لیے موزوں ہے۔
صوتی ایپلی کیشنز کے لیے:ٹارگٹ فریکوئنسی رینج کی بنیاد پر پرفوریشن پیٹرن اور اوپن ایریا منتخب کریں۔ ایک غیر محفوظ مواد اور ہوا کا فرق نمایاں طور پر جذب کو بہتر بناتا ہے۔ رہنمائی کے لیے ASTM C423 ٹیسٹ ڈیٹا استعمال کریں، لیکن اپنی مخصوص اسمبلی کے لیے کارکردگی کی تصدیق کریں۔
بیرونی چہرے کے لئے:طویل مدتی سنکنرن مزاحمت کے لیے 304 سٹینلیس سٹیل یا پاؤڈر لیپت ایلومینیم کا انتخاب کریں۔ تصدیق کریں کہ پینل کی موٹائی اور پروفائل پروجیکٹ کے مقام کی ونڈ لوڈ کی ضروریات کو پورا کرتے ہیں۔
صنعتی فلٹریشن کے لیے:مطلوبہ سوراخ قطر، وقفہ کاری، اور کھلی جگہ کو بالکل واضح کریں۔ جہتی رواداری کنٹرول مسلسل فلٹرنگ کی کارکردگی کے لیے اہم ہے۔
تنصیب کے دوران:سوراخ شدہ کناروں کو موڑنے یا نقصان پہنچانے سے بچنے کے لیے پینلز کو احتیاط سے ہینڈل کریں۔ مناسب فاسٹنرز اور سپورٹ فریمنگ کا استعمال کریں۔ صوتی اسمبلیوں کے لیے، اس بات کو یقینی بنائیں کہ بیکنگ میٹریل بغیر کسی خلا یا کمپریشن کے نصب کیا گیا ہے جو کارکردگی کو کم کر سکتا ہے۔
ہم حسب ضرورت پرفوریشن لے آؤٹس کے لیے مشترکہ CAD فارمیٹس (DXF, DWG) میں کسٹمر کی فراہم کردہ ڈرائنگ قبول کرتے ہیں۔ ہماری انجینئرنگ ٹیم پیداوار سے پہلے سوراخ کی جیومیٹری، کنارے کی دوری، کھلی جگہ، اور تشکیل کی ضروریات کا جائزہ لیتی ہے۔ پہلے مضمون کا معائنہ اور مواد کے سرٹیفکیٹ درخواست پر دستیاب ہیں۔
1.ہائی ویز، ریلوے اور سب ویز کے ساتھ ٹریفک کے شور کو کنٹرول کرنے کے لیے ساؤنڈ بیریئر سسٹم۔
2.ہوائی اڈے کے ٹرمینلز، تیز رفتار ریلوے اسٹیشن، اسٹیڈیم، اور نمائشی مراکز سمیت بڑی عوامی عمارتوں کے لیے اندرونی آواز کو جذب کرنے والی سجاوٹ۔
3.آرکیٹیکچرل اگواڑے، چھتیں، اور پارٹیشنز جو روشنی اور سائے کے اثرات اور نیم شفاف بصری ڈیزائن بناتے ہیں۔
4.صنعتی آلات، گرمی کی کھپت کے پینلز، اور اسپیکر گرلز کے لیے حفاظتی کور۔
5.کیمیکل مشینری، فارماسیوٹیکل آلات، اور فوڈ پروسیسنگ مشینری کے لیے صنعتی فلٹریشن اور اسکریننگ۔
انتخاب کا انحصار ہدف کی فریکوئنسی رینج اور بیکنگ مواد پر ہوتا ہے۔ عام اسپیچ رینج جذب کے لیے، 3-6 ملی میٹر کے سوراخ کے قطر کے ساتھ 20–30% کا کھلا علاقہ عام ہے۔ ایک موٹی غیر محفوظ پشت پناہی اور ہوا کا گہرا گہا کم تعدد جذب کو بہتر بناتا ہے۔ ہم تجویز کرتے ہیں کہ نمائندہ اسمبلی کی جانچ کریں یا اہم جگہوں کے لیے صوتی ماہر سے مشورہ کریں۔
سوراخ شدہ چادروں کو ٹھوس دھات سے ٹھونس دیا جاتا ہے، جس سے ایک صاف، یکساں سوراخ کا نمونہ اعلیٰ درجے کی درستگی کے ساتھ رہ جاتا ہے۔ پھیلی ہوئی دھات کو کٹا ہوا اور پھیلایا جاتا ہے، جس سے ہیرے کی شکل کے سوراخوں اور بناوٹ والی سطح کے ساتھ ایک جال بنتی ہے۔ سوراخ شدہ چادریں عام طور پر بہتر ہمواری اور آرائشی نمونوں کی وسیع رینج پیش کرتی ہیں، جب کہ توسیع شدہ دھات بعض صنعتی ایپلی کیشنز کے لیے اکثر ہلکی اور کم مہنگی ہوتی ہے۔
جی ہاں، لیکن حد مواد، موٹائی، اور سوراخ کے پیٹرن پر منحصر ہے. انتہائی کھلے پیٹرن فارمیبلٹی کو کم کرتے ہیں۔ اگر بنانے کی ضرورت ہو تو، سوراخ کے کناروں پر ضرورت سے زیادہ دباؤ سے بچنے کے لیے چھدرن کی ترتیب کو ڈیزائن کیا جانا چاہیے۔ ڈیزائن کے مرحلے کے دوران ہماری انجینئرنگ ٹیم کے ساتھ تقاضوں کی تشکیل پر تبادلہ خیال کریں۔
ساحلی ماحول کے لیے، 304 سٹینلیس سٹیل یا ایلومینیم الائے جس میں مناسب انوڈائزڈ یا پاؤڈر لیپت فنش ہے عام طور پر تجویز کی جاتی ہے۔ سٹینلیس سٹیل سب سے زیادہ سنکنرن مزاحمت پیش کرتا ہے، جبکہ ایلومینیم ہلکا ہے۔ معیاری جستی اسٹیل سے پرہیز کریں جب تک کہ اس میں مخصوص حالات کے لیے موزوں اضافی حفاظتی کوٹنگز نہ ہوں۔
ضروری نہیں۔ اگرچہ ایک اونچا کھلا علاقہ پشت پناہی والے مواد تک زیادہ آواز کو پہنچنے دیتا ہے، وہاں ایک بہترین حد ہوتی ہے۔ ایک خاص حد سے اوپر، پینل کا ماس اور سختی کم ہو جاتی ہے، جو کم تعدد کی کارکردگی کو کم کر سکتی ہے۔ کھلے علاقے، سوراخ کے قطر، بیکنگ میٹریل، اور گہا کی گہرائی کے درمیان تعامل مجموعی جذب کا تعین کرتا ہے۔ درست نتائج کے لیے جانچ یا تخروپن کی سفارش کی جاتی ہے۔
Tianjin SENBO بلڈنگ میٹریلز ٹیکنالوجی کمپنی، لمیٹڈ سوراخ شدہ دھاتی چادروں، سوراخ شدہ Al-Mg-Mn پینلز، سوراخ شدہ راک اون کمپوزٹ پینلز، اور دیگر دھاتی لفافے کی مصنوعات بنانے والی کمپنی ہے۔ ہمارا پروڈکشن بیس جِنگہائی اکنامک ڈویلپمنٹ زون، تیانجن، چین میں واقع ہے، جو خودکار پروڈکشن لائنوں اور چار مراحل کے معیار کے معائنہ کے عمل سے لیس ہے۔ ہماری فیکٹری، سرٹیفیکیشنز، ٹیسٹنگ کی صلاحیتوں، اور پروجیکٹ کے حوالہ جات کے بارے میں مزید معلومات کے لیے، براہ کرم ہمارا ملاحظہ کریںہمارے بارے میںصفحہ یاہماری انجینئرنگ ٹیم سے رابطہ کریں۔.
