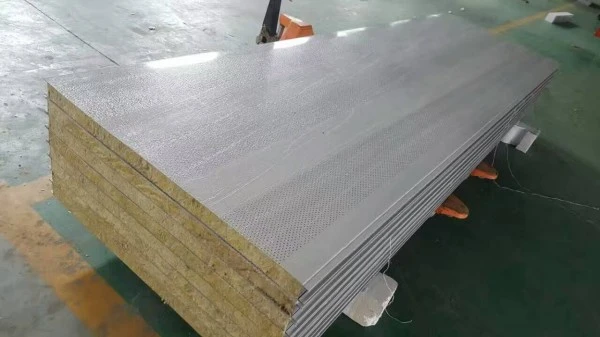

سوراخ شدہ راک اون مرکب پینل ایک دھاتی چہرے والا سینڈوچ پینل ہے جو ایک سوراخ شدہ چہرے والی شیٹ کے ساتھ ایک راک اون کور کو جوڑتا ہے۔SENBO تعمیراتی مواداس پروڈکٹ کو ایپلی کیشنز کے لیے فراہم کرتا ہے جہاں صوتی جذب اور آگ کی حفاظت کو ایک ساتھ حل کیا جانا چاہیے، جیسے کہ عوامی مقامات، صنعتی پلانٹس، اور آلات کے کمرے۔

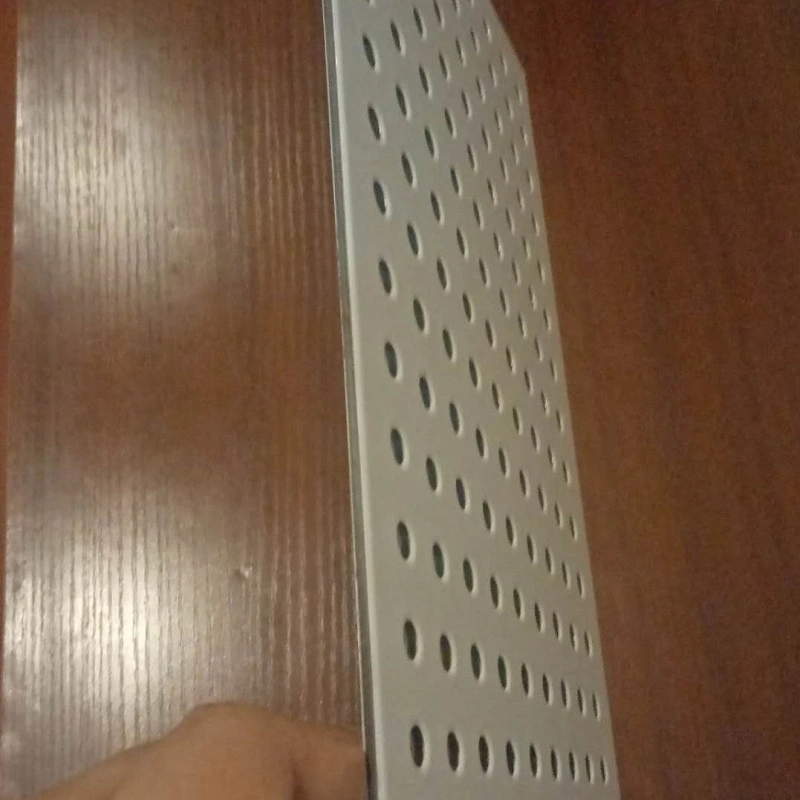

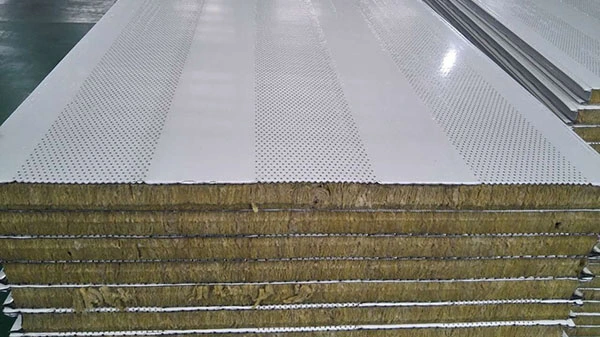

پینل ایک راک اون کور پر مشتمل ہوتا ہے جو ایک اعلی طاقت والے پولی یوریتھین فومنگ ایجنٹ کا استعمال کرتے ہوئے دو دھاتی چہروں کے درمیان بندھا ہوتا ہے۔ بیرونی چہرے کی چادر کو یپرچر کے مخصوص سائز اور کھلے حصے بنانے کے لیے درست آلات سے سوراخ کیا جاتا ہے۔ اندرونی پچھلی شیٹ ٹھوس ہے اور ساختی مدد فراہم کرتی ہے۔ صوتی لہریں سوراخوں کے ذریعے داخل ہوتی ہیں اور چٹان کی اون کے ریشوں سے جذب ہوتی ہیں، رگڑ اور چپچپا اثرات کے ذریعے صوتی توانائی کو حرارت میں تبدیل کرتی ہیں۔

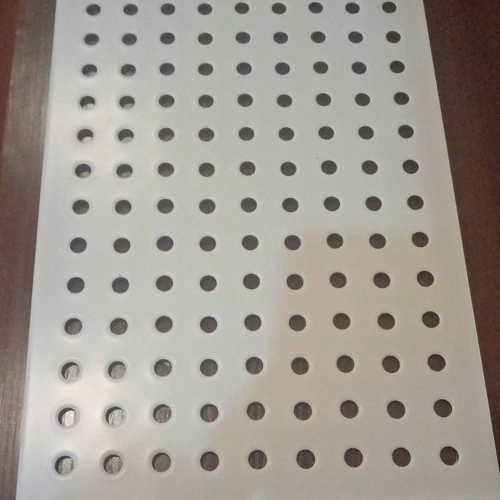

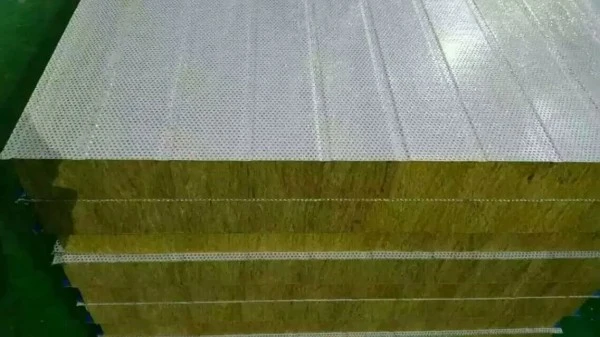

راک اون کور کی کثافت 80–120 kg/m³ ہے، جس میں فائبر کا رخ پینل کی سطح پر کھڑا ہے۔ سامنا کرنے والا مواد عام طور پر کلر لیپت اسٹیل یا جستی اسٹیل ہوتا ہے، جس کی موٹائی 0.4–0.8 ملی میٹر ہوتی ہے اور حسب ضرورت دستیاب ہوتی ہے۔ پرفوریشن پیٹرن اور سوراخ کے قطر کو مخصوص صوتی ڈیزائن کی ضروریات کو پورا کرنے کے لیے ایڈجسٹ کیا جا سکتا ہے۔
پروڈکٹ GB/T 23932 (عمارت کے استعمال کے لیے دھاتی چہرے والے راک اون سینڈوچ پینلز) اور JC/T 869 (میٹل فیسڈ راک اون اور سلیگ اون سینڈوچ پینلز) کی تعمیل کرتی ہے۔ یہ معیارات مواد کے معیار اور پینل کی تعمیر کے لیے بنیادی تقاضوں کی وضاحت کرتے ہیں۔
آواز کو جذب کرنے کا طریقہ کار سوراخ شدہ چہرے اور غیر محفوظ راک اون کور پر انحصار کرتا ہے۔ جب سوراخ کی شرح 20% سے تجاوز کر جاتی ہے، تو مزید اضافے کا جذب پر محدود اثر پڑتا ہے، اور کارکردگی کا انحصار بنیادی طور پر خود چٹان کی اون پر ہوتا ہے۔
امپیڈینس ٹیوب میتھڈ (ISO 10534-2) اور ریوربریشن روم میتھڈ (ISO 354) کا استعمال کرتے ہوئے پیمائش سے پتہ چلتا ہے کہ سوراخ شدہ دھات اور راک اون کے ڈھانچے کا Noise Reduction Coefficient (NRC) 0.8 سے تجاوز کر سکتا ہے۔ لیبارٹری کے حالات میں اعلی کارکردگی کی ترتیب 0.90–0.95 تک پہنچ گئی ہے۔ اصل کارکردگی کا انحصار پینل کی مخصوص ترتیب، بڑھتے ہوئے طریقہ، اور پینل کے پیچھے کسی بھی ہوا کی گہا کی موجودگی پر ہوتا ہے۔
راک اون کور ایک غیر نامیاتی ریشہ دار مواد ہے جس کی کلاس A (غیر آتش گیر) درجہ بندی ہے۔ یہ 1000 ° C سے زیادہ درجہ حرارت پر ساختی سالمیت کو برقرار رکھتا ہے۔ پینل سخت آگ کی حفاظت کی ضروریات کے ساتھ عوامی عمارتوں کے لئے موزوں ہے. راک اون کور میں 0.035–0.043 W/(m·K) کی تھرمل چالکتا بھی ہوتی ہے، جو آواز کو جذب کرنے کے علاوہ تھرمل موصلیت فراہم کرتی ہے۔
راک اون کور کی ہائیڈروفوبیسیٹی کم از کم 98٪ ہے، اور نمی کا مواد 0.5٪ یا اس سے کم ہے۔ یہ خصوصیات پینل کو نمی، سڑنا، سڑنا، اور کیڑوں کے نقصان کو اس کی سروس لائف کے دوران مزاحمت کرنے میں مدد کرتی ہیں۔
درج ذیل پیرامیٹرز معیاری پیداوار اور متعلقہ ٹیسٹ کے معیارات پر مبنی ہیں۔ درخواست پر ٹیسٹ رپورٹس دستیاب ہیں۔
| کارکردگی کا اشارہ | پیرامیٹر/تفصیل | نوٹس / معیاری بنیاد |
|---|---|---|
| کا سامنا مواد | رنگ لیپت سٹیل / جستی سٹیل / Al-Zn لیپت سٹیل | موٹائی 0.4–0.8 ملی میٹر، مرضی کے مطابق |
| بنیادی مواد | راک اون (یکساں غیر نامیاتی قسم) | کثافت 80–120 کلوگرام/m³ |
| کور موٹائی | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 ملی میٹر | مرضی کے مطابق |
| پینل پرفوریشن کی شرح | ≥20% (تجویز کردہ) | 20% سے اوپر، جذب پر اثر معمولی ہو جاتا ہے۔ |
| عام سوراخ قطر | مرضی کے مطابق | پیٹرن اور قطر فی پروجیکٹ ڈیزائن کیا گیا ہے۔ |
| موثر چوڑائی | 450–1000 ملی میٹر (پینل کی قسم کے لحاظ سے مختلف ہوتی ہے) | مثال کے طور پر، ماڈل 950، ماڈل 1150 |
| آگ کی درجہ بندی | کلاس A (غیر آتش گیر) | متعلقہ معیارات پر پورا اترتا ہے۔ |
| تھرمل چالکتا | 0.035–0.043 W/(m·K) | راک اون کور |
| شور کو کم کرنے کا گتانک (NRC) | ≥0.8 (عام)؛ آپٹمائزڈ کنفیگریشنز کے لیے 0.90–0.95 تک | ISO 354 / ISO 10534-2 کے مطابق ماپا گیا۔ |
| آگ کی مزاحمت کی حد | ≥1000°C | بنیادی مادی جائیداد |
| ہائیڈرو فوبیسٹی | ≥98% | |
| ایگزیکٹو معیارات | GB/T 23932, JC/T 869 | دھاتی چہرے والے راک اون سینڈوچ پینل |
1. تصدیق شدہ صوتی جذب۔NRC عام کنفیگریشنز میں 0.8 سے زیادہ ہے اور آپٹمائزڈ اسمبلیوں میں 0.95 تک پہنچ سکتا ہے۔ یہ پینل کو صنعتی اور عوامی مقامات پر گونج اور شور کو کم کرنے کے لیے موزوں بناتا ہے۔
2. کلاس A فائر سیفٹی۔راک اون کور غیر آتش گیر ہے اور 1000°C سے اوپر استحکام کو برقرار رکھتا ہے، جس سے عوامی عمارتوں میں آگ کی حفاظت میں مدد ملتی ہے۔
3. مشترکہ تھرمل موصلیت۔0.035–0.043 W/(m·K) کی تھرمل چالکتا کا مطلب ہے کہ پینل صوتی اور تھرمل دونوں افعال انجام دیتا ہے، الگ موصلیت کی تہوں کی ضرورت کو کم کرتا ہے۔
4. نمی اور سڑنا مزاحمت.کم از کم 98% کی ہائیڈروفوبیسیٹی کے ساتھ، پینل نمی، سڑنا، سڑنے اور کیڑوں کے نقصان کے خلاف مزاحمت کرتا ہے، جو مختلف موسموں میں طویل مدتی استعمال کی حمایت کرتا ہے۔
5. مسلسل معیار کے لیے فیکٹری لیمینیشن۔کور اور چہرے خودکار آلات کا استعمال کرتے ہوئے بندھے ہوئے ہیں، جو کہ سائٹ پر لامینیشن کے مقابلے میں بانڈ کی مستقل مضبوطی اور پینل کی سختی کو یقینی بناتے ہیں۔
صوتی ڈیزائن کے لیے:ٹارگٹ فریکوئنسی رینج کی بنیاد پر پرفوریشن پیٹرن، سوراخ قطر، اور کھلے علاقے کی وضاحت کریں۔ پینل کے پیچھے ہوا کا گہا کم تعدد جذب کو بہتر بنا سکتا ہے۔ بہترین نتائج کے لیے صوتی ماہر سے مشورہ کریں۔
فائر ریٹیڈ اسمبلیوں کے لیے:تصدیق کریں کہ پینل کی ترتیب مطلوبہ آگ مزاحمت کو پورا کرتی ہے اور یہ کہ تمام معاون اجزاء فائر سیفٹی پلان کے ساتھ مطابقت رکھتے ہیں۔
زیادہ نمی والے علاقوں کے لیے:اس بات کو یقینی بنائیں کہ نمی کے داخلے کو روکنے کے لیے تنصیب کے دوران پینل کے کناروں اور جوڑوں کو مناسب طریقے سے سیل کیا گیا ہے۔ ہائیڈروفوبک کور مزاحمت فراہم کرتا ہے، لیکن مناسب تفصیل ابھی بھی ضروری ہے۔
تنصیب کے دوران:سوراخ والے چہرے کو پہنچنے والے نقصان سے بچنے کے لیے پینلز کو احتیاط سے ہینڈل کریں۔ بندھن اور جوڑوں کے علاج کے لیے کارخانہ دار کی سفارشات پر عمل کریں۔ سطح کو خروںچ اور اثرات سے بچائیں۔
1.دوہری صوتی اور آگ سے حفاظت کے تقاضوں کے ساتھ عوامی عمارتیں، جیسے کھیلوں کے مقامات، تھیٹر اور کنسرٹ ہال۔
2.صنعتی پلانٹس اور آلات کے کمرے جہاں شور کو کم کرنے کی ضرورت ہے۔
3.صوتی طور پر حساس جگہیں جیسے لائبریریاں، کانفرنس رومز اور ریکارڈنگ اسٹوڈیوز۔
4.ہوائی اڈے کے ٹرمینلز اور تیز رفتار ریلوے اسٹیشن سمیت نقل و حمل کے مراکز کے لیے آواز کو جذب کرنے والی چھت اور دیوار کے نظام۔
جب سوراخ کرنے کی شرح 20% سے کم ہوتی ہے، تو اس میں اضافہ کرنے سے صوتی جذب کو بہتر بناتا ہے اور زیادہ آواز کی لہروں کو راک اون کے مرکز تک پہنچنے کی اجازت دیتا ہے۔ 20% سے اوپر، اثر معمولی ہو جاتا ہے، اور جذب بنیادی طور پر چٹان کی اون کی کثافت اور موٹائی کے ساتھ ساتھ بڑھتے ہوئے کنفیگریشن پر منحصر ہوتا ہے۔
پینل بنیادی طور پر اندرونی استعمال کے لیے بنائے گئے ہیں۔ بیرونی ایپلی کیشنز کے لیے، سامنے والے مواد اور کوٹنگ کو بیرونی موسم کے لیے منتخب کیا جانا چاہیے، اور پینل کے کناروں اور جوڑوں کو نمی کے خلاف اضافی تحفظ کی ضرورت ہے۔ بیرونی مخصوص تصریحات کے لیے مینوفیکچرر سے مشورہ کریں۔
امپیڈینس ٹیوب طریقہ (ISO 10534-2) عام واقعات کے تحت آواز کے جذب کی پیمائش کرتا ہے اور مواد کا موازنہ کرنے کے لیے موزوں ہے۔ ریوربریشن روم میتھڈ (ISO 354) ڈفیوز فیلڈ کنڈیشنز کے تحت جذب کی پیمائش کرتا ہے، جو کمرے کی حقیقی کارکردگی کی بہتر نمائندگی کرتا ہے۔ پینل کی صوتی خصوصیات کا جائزہ لینے کے لیے دونوں طریقے استعمال کیے جاتے ہیں۔
سوراخوں سے دھول کو دور کرنے کے لیے برش اٹیچمنٹ کے ساتھ نرم برش یا ویکیوم کا استعمال کریں۔ سوراخ شدہ سطح پر پانی یا مائع کلینر استعمال کرنے سے گریز کریں جب تک کہ پینل کو گیلی صفائی کے لیے خاص طور پر درجہ بندی نہ کیا جائے۔ غیر سوراخ والے چہرے کو ہلکے صابن سے صاف کیا جاسکتا ہے۔
براہ کرم پینل کی موٹائی، سامنے کا مواد، سوراخ کرنے کی شرح اور پیٹرن، بنیادی کثافت، مطلوبہ NRC، اور آیا پینل دیواروں یا چھتوں پر استعمال کیے جائیں گے فراہم کریں۔ پروجیکٹ کی جگہ اور آگ کی درجہ بندی یا نمی کے خلاف مزاحمت کے تقاضے بھی شامل کریں۔
Tianjin SENBO بلڈنگ میٹریلز ٹیکنالوجی کمپنی، لمیٹڈ سوراخ شدہ راک اون کمپوزٹ پینلز، ماڈیولر کلین روم وال پینلز، کلین روم پینلز، اور دیگر دھاتی لفافے کی مصنوعات بنانے والی کمپنی ہے۔ ہمارا پروڈکشن بیس جِنگہائی اکنامک ڈویلپمنٹ زون، تیانجن، چین میں واقع ہے، جو خودکار پروڈکشن لائنوں اور چار مراحل کے معیار کے معائنہ کے عمل سے لیس ہے۔ ہماری فیکٹری، سرٹیفیکیشنز، ٹیسٹنگ کی صلاحیتوں، اور پروجیکٹ کے حوالہ جات کے بارے میں مزید معلومات کے لیے، براہ کرم ہمارا ملاحظہ کریںہمارے بارے میںصفحہ یاہماری انجینئرنگ ٹیم سے رابطہ کریں۔.
