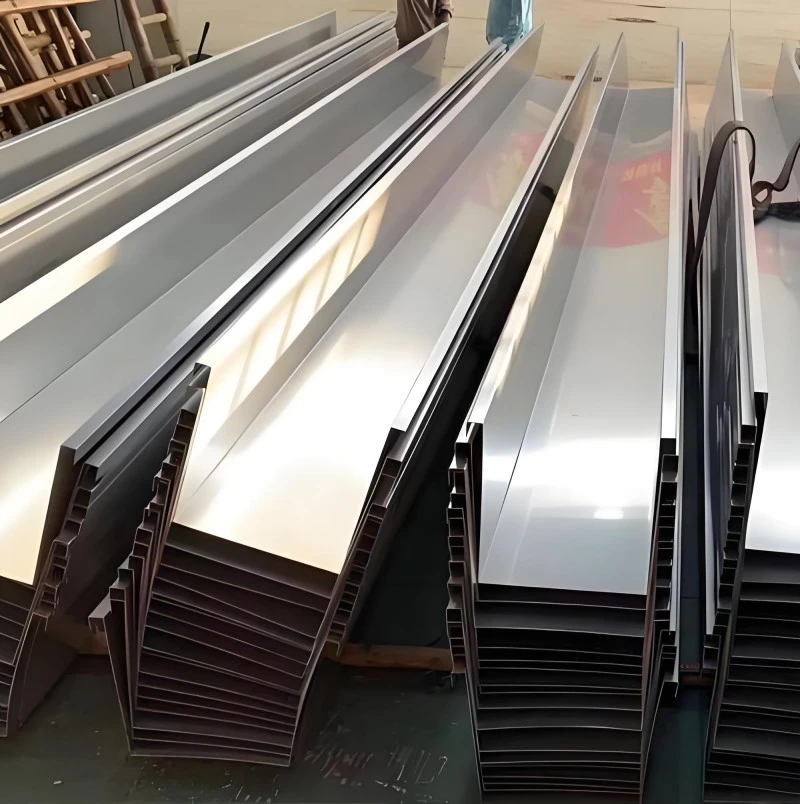

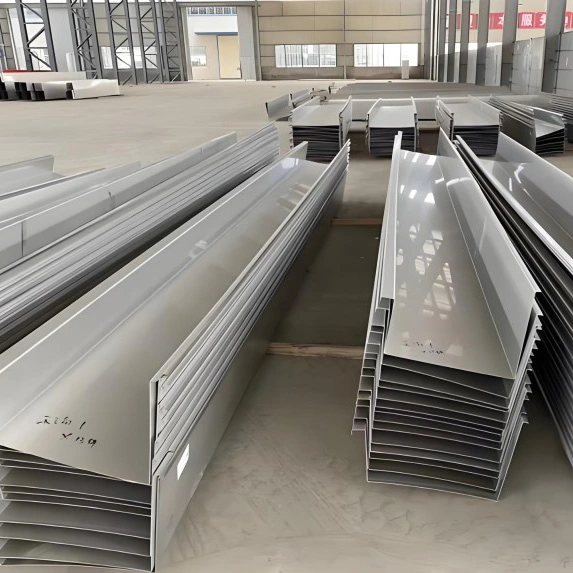

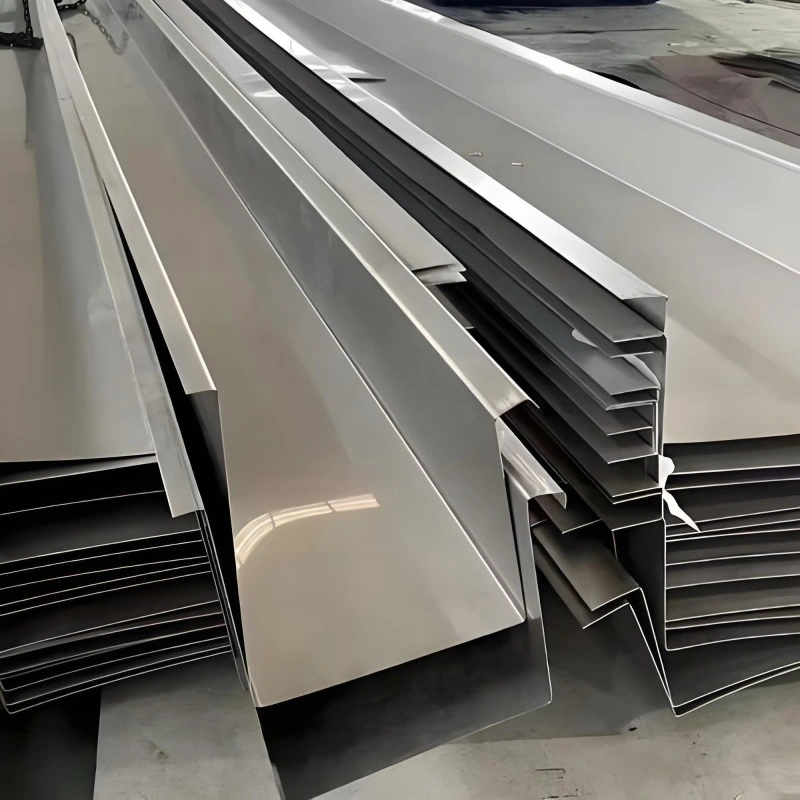

سٹینلیس سٹیل گٹر

چھت کی نکاسی کا انحصار بارش کے پانی کو جمع کرنے اور اسے نیچے کے پائپوں تک لے جانے کے لیے چھت کے نچلے مقامات پر رکھے گٹروں پر ہوتا ہے۔ سٹینلیس سٹیل گٹر کو مقام کے لحاظ سے درجہ بندی کیا جاتا ہے۔ اندرونی گٹر بیرونی دیوار کی لکیر کے اندر بیٹھتے ہیں اور عام طور پر پیرپیٹ دیوار کے ساتھ کام کرتے ہیں۔ بیرونی گٹر بیرونی دیوار سے باہر تک پھیلے ہوئے ہیں اور عام طور پر ان عمارتوں پر استعمال ہوتے ہیں جن کا بغیر پیراپیٹ ہوتا ہے۔ یہ درجہ بندی GB 51022-2015 کی پیروی کرتی ہے، جو اسٹیل کے فریموں والی ہلکے وزن والی عمارتوں کے لیے تکنیکی کوڈ ہے۔ SENBO ان گٹروں کو ایک کنٹرول شدہ دکان کے ماحول میں بناتا ہے، جس میں ڈیلیوری سے پہلے موڑنے اور ویلڈنگ مکمل ہو جاتی ہے۔ پیکیجنگ سے پہلے ہر ٹکڑے کی چوڑائی، اونچائی، فلینج کا سائز اور سیدھا پن چیک کیا جاتا ہے۔

بنیادی مواد معیاری طور پر 304 سٹینلیس سٹیل ہے۔ گریڈ 201 اور 316L کی وضاحت اس وقت کی جا سکتی ہے جب پروجیکٹ کے حالات کے لیے لاگت اور سنکنرن مزاحمت کے مختلف توازن کی ضرورت ہوتی ہے۔ GB 51022-2015 304 سٹینلیس سٹیل سے بنے اندرونی گٹروں کے لیے شیٹ کی کم از کم موٹائی 1.0 ملی میٹر مقرر کرتا ہے۔ اگر کوئی دوسرا مواد تبدیل کیا جاتا ہے، تو اسے ایک قابل اعتماد اینٹی سنکنرن علاج ملنا چاہیے۔ سادہ سٹیل پلیٹ کے گٹر کم از کم 3.0 ملی میٹر موٹے ہونے چاہئیں۔ قومی معیاری اٹلس 24CS08-1 نکاسی آب کے لوازمات کو منتخب کرنے اور انسٹال کرنے کے بارے میں مزید رہنمائی فراہم کرتا ہے۔

طول و عرض اور تعمیر

ڈیزائن کے بوجھ اور سنکنرن کی نمائش کے لحاظ سے موٹائی 0.5 ملی میٹر سے 3.0 ملی میٹر تک ہوتی ہے۔ کراس سیکشن عام طور پر مستطیل یا ٹریپیزائڈل ہوتے ہیں، جن کی بنیاد چوڑائی 0.3 میٹر سے 0.5 میٹر اور اونچائی 0.25 میٹر سے 0.4 میٹر ہوتی ہے۔ اوپر والے فلینج ایک محفوظ منسلکہ سطح فراہم کرتے ہیں۔ گٹر کے حصے 1 میٹر سے 14 میٹر تک بنائے جا سکتے ہیں۔ سی این سی موڑنے میں سیدھا پن 0.3 ملی میٹر فی 1000 ملی میٹر اور کونیی رواداری پوری لمبائی میں ±0.5 ڈگری تک ہے۔ سطح کی تکمیل میں 8K آئینہ، دھندلا، اور برش شامل ہیں۔

پیرامیٹر ٹیبل

فیلڈ کا تجربہ اور کوڈ کی تعمیل

کوڈ سے چلنے والے ڈیزائن کے قواعد

GB 51022-2015 واضح کرتا ہے کہ گٹر کا کراس سیکشن مستطیل یا trapezoidal ہو سکتا ہے۔ اندرونی گٹروں میں اوور فلو آؤٹ لیٹس شامل ہونے چاہئیں جو اوپری کنارے کے نیچے 50 ملی میٹر سے 100 ملی میٹر تک رکھے گئے ہوں۔ تمام جوڑوں کو سیل کیا جانا چاہیے، اور چھت کا پینل گٹر تک پھیلا ہوا ہونا چاہیے۔ جہاں بارش کا پانی چھت کی سطح سے گٹر میں داخل ہوتا ہے، اضافی واٹر پروفنگ لازمی ہے۔ یہ تقاضے ایک واضح ڈیزائن اور تنصیب کی بنیاد بناتے ہیں۔

صنعتی عمارتوں میں تبدیلی کے منصوبے

شانتوئی کنسٹرکشن مشینری کی مشترکہ ورکشاپ میں، اصل گٹر سسٹم کو 304 سٹینلیس سٹیل گرتوں سے بدل دیا گیا۔ نکاسی کے راستوں کو صاف رکھنے کے لیے بارش کے پانی کے سائفن آؤٹ لیٹس پر ڈاون پائپ منسلک تھے۔ پروجیکٹ ایک عام ریٹروفٹ منظر نامے کو ظاہر کرتا ہے جہاں موجودہ گٹر اپنی سروس لائف کے اختتام کو پہنچ چکا تھا اور استحکام کے لیے سٹینلیس سٹیل کے متبادل کا انتخاب کیا گیا تھا۔

پبلک بلڈنگ ڈرینیج کی مرمت

ہوانگٹن ٹاؤن، ننگھائی کاؤنٹی میں زرعی اور سائیڈ لائن مصنوعات کے نمائشی مرکز کو اصل نظام کے خراب ہونے کے بعد گٹر کو تبدیل کرنے کی ضرورت تھی۔ تقریباً 85 میٹر کے نئے سٹینلیس سٹیل گٹر لگائے گئے تھے۔ مخصوص مواد 1.2 ملی میٹر موٹا 304 سٹینلیس سٹیل تھا، جس کی اونچائی 0.3 میٹر، بیس چوڑائی 0.35 میٹر، اور ایک 0.05 میٹر ٹاپ فلینج تھا۔ پروجیکٹ واضح کرتا ہے کہ موجودہ عمارتوں میں نکاسی آب کے کام کو بحال کرنے کے لیے سٹینلیس سٹیل کے گٹر کس طرح استعمال کیے جاتے ہیں۔

ساحلی ماحول کی کارکردگی

Fangchenggang Gangchen International Hotel میں، لابی پورٹیکو میں پانی کے رساو کو کاربن سٹیل کے گٹروں سے کھرچنے کا پتہ چلا۔ مرمت میں 1.2 ملی میٹر موٹی 304 سٹینلیس سٹیل پلیٹیں استعمال کی گئیں، جو سائٹ پر ویلڈیڈ تھیں۔ زیادہ نمی، زیادہ نمکین ساحلی ماحول نے اصل مواد کو زنگ لگا دیا تھا۔ تبدیلی کے بعد نکاسی آب کا مسئلہ حل ہو گیا۔ یہ کیس نمک سے بھری ہوا اور اسی طرح کی سنکنرن ترتیبات میں 304 سٹینلیس سٹیل کے استعمال کی حمایت کرتا ہے۔

تنصیب اور منجمد تحفظ

تنصیب کو منجمد کرنے کے حالات کا حساب دینا چاہئے۔ سرد علاقوں میں، اندرونی گٹروں اور ڈاون پائپوں کو موصلیت یا گرمی کا پتہ لگانے کی ضرورت ہوتی ہے۔ اس طرح کے موسم میں بیرونی گٹر سسٹم کو ترجیح دی جاتی ہے کیونکہ وہ برف کی روک تھام سے بچانا آسان ہوتے ہیں۔ طول بلد کی ڈھلوان کم از کم 5‰ ہونی چاہیے، اور نیچے کی پائپوں کو دیوار یا ساختی فریم کے ساتھ مضبوطی سے جوڑا جانا چاہیے۔ سی این سی مڑے ہوئے حصے فیلڈ جوڑوں کو کم کرتے ہیں اور تنصیب کے دوران جہتی درستگی کو برقرار رکھنے میں مدد کرتے ہیں۔

فیبریکیشن اور انسٹالیشن گائیڈ لائنز

• عمارت کے ڈیزائن اور مقامی آب و ہوا کی بنیاد پر اندرونی اور بیرونی گٹر لے آؤٹ کے درمیان فیصلہ کریں۔
• ماحولیاتی سنکنرن کی سطح کے مطابق سٹینلیس سٹیل گریڈ کا انتخاب کریں۔ 316L شدید سمندری یا کیمیائی ماحول کے لیے بہتر ہے۔
• پورے رن کے ساتھ کم از کم 5‰ گٹر کی ڈھلوان کو برقرار رکھیں۔
• اندرونی گٹروں کے لیے، تصدیق کریں کہ اوور فلو آؤٹ لیٹس واقع ہیں اور ان کا سائز درست ہے، اور انہیں ملبے سے پاک رکھیں۔
• مستند سٹینلیس سٹیل ویلڈنگ کے طریقہ کار کا استعمال کریں۔ مقامی سنکنرن کو روکنے کے لیے ویلڈنگ کے بعد گرمی سے متاثرہ علاقوں کو صاف کریں۔
• چھت مکمل ہونے سے پہلے سیل کرنے کے لیے گٹر کے جوڑوں اور چھت کے پینل کے داخلی مقامات کا معائنہ کریں۔

پروجیکٹ ٹیموں کے ذریعہ اکثر سوالات اٹھائے جاتے ہیں۔

بیرونی گٹر کی بجائے اندرونی گٹر کب ضروری ہے؟

اندرونی گٹر ان عمارتوں میں عام ہیں جن کی دیواریں پیراپیٹ ہیں یا جہاں آرکیٹیکچرل ڈیزائن نکاسی آب کو نظروں سے چھپاتا ہے۔ بیرونی گٹر نصب کرنے اور برقرار رکھنے میں آسان ہیں۔ انتخاب عام طور پر معمار اور ساختی انجینئر اگواڑے کے ڈیزائن اور آب و ہوا کی بنیاد پر کرتا ہے۔

اندرونی گٹروں کے لیے 304 سٹینلیس سٹیل کو کیا معیار بناتا ہے؟

تعمیر کے بعد اندرونی گٹر تک رسائی مشکل ہے، اس لیے مواد کو دیکھ بھال کے بغیر سنکنرن کا مقابلہ کرنا چاہیے۔ کوڈ کے لیے 1.0 ملی میٹر کی کم از کم موٹائی کے ساتھ 304 سٹینلیس سٹیل درکار ہے کیونکہ یہ سنکنرن مزاحمت، طاقت اور لاگت کا ثابت شدہ توازن پیش کرتا ہے۔

سائٹ پر طویل گٹر رن کو کیسے جوڑا جاتا ہے؟

حصوں کو عام طور پر ویلڈیڈ یا سٹینلیس سٹیل کنیکٹر کے ساتھ سیل کیا جاتا ہے۔ جب صحیح طریقے سے کیا جائے تو ویلڈنگ ایک مسلسل واٹر ٹائٹ جوائنٹ فراہم کرتی ہے۔ سیلانٹ کے ساتھ مکینیکل جوڑ بھی استعمال کیے جاتے ہیں، لیکن انہیں زیادہ محتاط تنصیب اور وقتاً فوقتاً معائنہ کی ضرورت ہوتی ہے۔

سٹینلیس سٹیل کے گٹر کے لیے کون سا فنش سب سے زیادہ عملی ہے؟

برش اور دھندلا فنشز کو اکثر ترجیح دی جاتی ہے کیونکہ وہ معمولی خروںچ اور سطح کے نشانات کو آئینے سے بہتر طریقے سے چھپاتے ہیں۔ آئینے کی تکمیل زیادہ عکاس ہوتی ہے اور پانی کے داغ زیادہ آسانی سے دکھا سکتی ہے، لیکن بعض اوقات ان کا انتخاب بصری اثر کے لیے کیا جاتا ہے۔

وصول کرنا اور تصدیق کرنا

ہر ترسیل کو مواد کے سرٹیفکیٹ کے خلاف چیک کیا جانا چاہئے، جس میں سٹینلیس سٹیل کے گریڈ اور شیٹ کی موٹائی کی تصدیق کرنا ضروری ہے. جہتی توثیق چوڑائی، اونچائی، فلینج سائز، اور سیدھا پن کا احاطہ کرتی ہے۔ ویلڈڈ سیکشنز کے لیے، تصدیق کریں کہ ویلڈنگ کا طریقہ کار اہل ہے اور ویلڈرز درست سرٹیفیکیشنز رکھتے ہیں۔ خروںچ، ڈینٹ، یا نقل و حمل کے دوران ہونے والے دیگر نقصانات کے لیے سطح کی تکمیل کا معائنہ کریں۔

آرڈر کرنے سے پہلے تصدیق کرنے کے لیے پوائنٹس

• گٹر لے آؤٹ کی قسم کا تعین کریں اور ساختی ڈرائنگ کے ساتھ کراس سیکشن کے طول و عرض کی تصدیق کریں۔
• سائٹ کے سنکنرن کے زمرے کی بنیاد پر سٹینلیس سٹیل کا گریڈ منتخب کریں۔
• اس بات کی توثیق کریں کہ شیٹ کی موٹائی اندرونی گٹروں کے لیے گورننگ کوڈ کے ذریعے مطلوبہ کم از کم کو پورا کرتی ہے۔
• گٹر کی ڈھلوان اور سپورٹ سپیسنگ کی منصوبہ بندی کریں تاکہ پانی نیچے کے پائپوں کی طرف مسلسل بہہ جائے۔
• لمبی دوڑ کے لیے، درجہ حرارت کی حد پر غور کریں اور کیا توسیعی جوڑوں کی ضرورت ہے۔
• پیداوار شروع ہونے سے پہلے سطح کی تکمیل کی ضروریات اور متوقع ترسیل کی لمبائی کی تصدیق کریں۔
