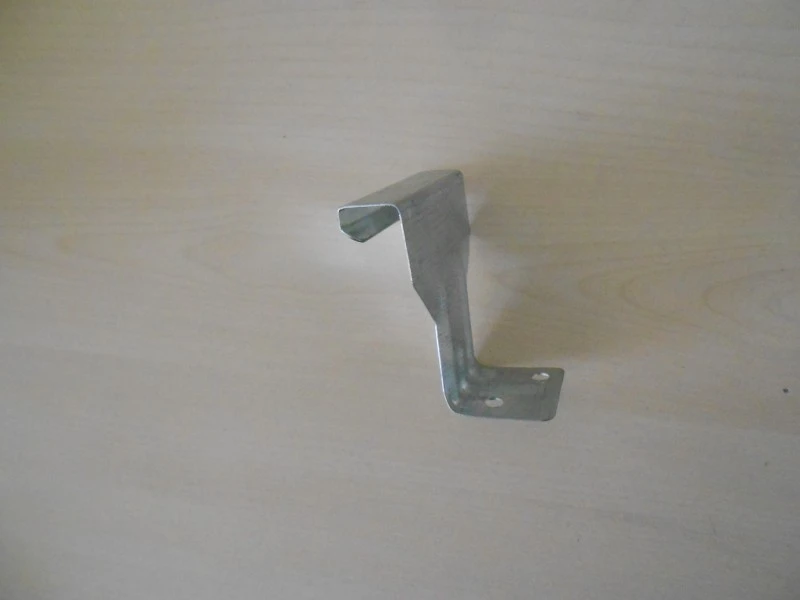

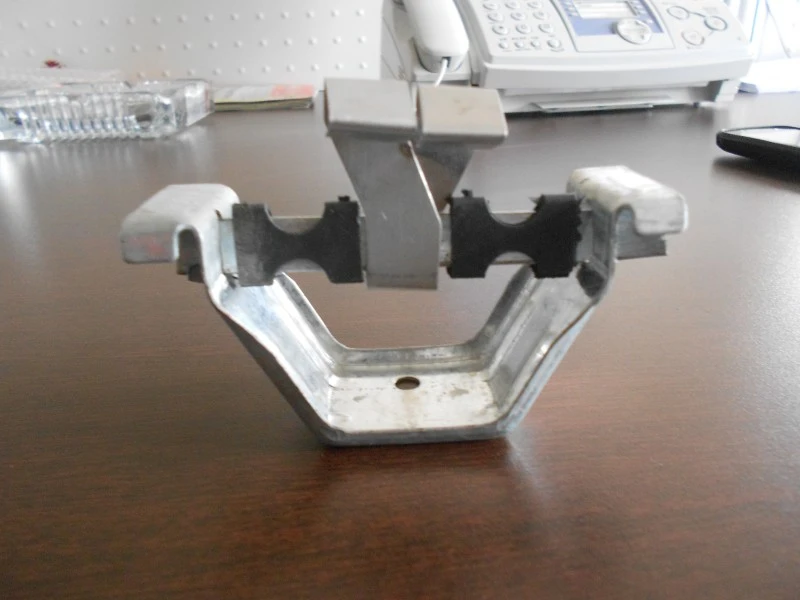

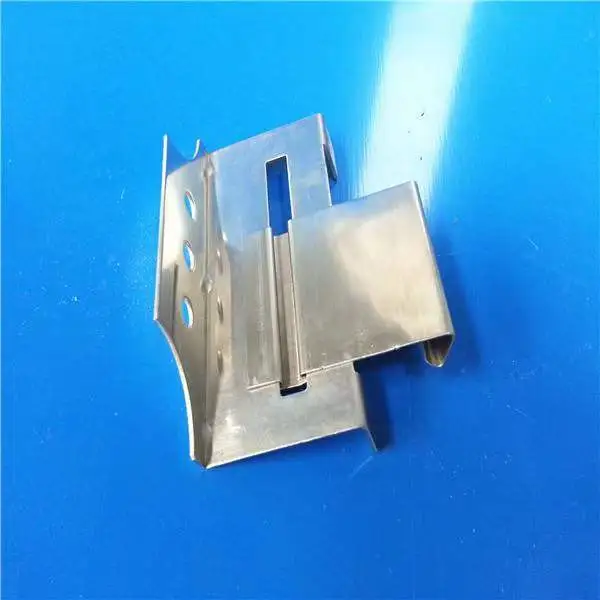

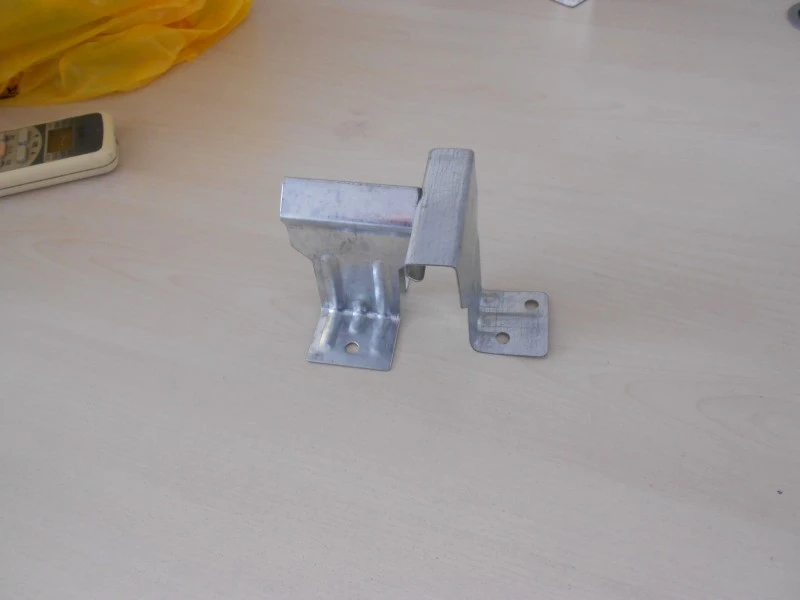

چھپے ہوئے کلپ فاسٹنر عمارت کے پینلز اور معاون ڈھانچے کے درمیان ایک پوشیدہ کنکشن فراہم کرتے ہیں۔ کلپ purlin یا بریکٹ کے ساتھ لگائی گئی بیس پسلی کے ساتھ منسلک ہوتا ہے، پینل کی سطح پر بغیر پیچ کے پینل کو پکڑتا ہے۔ یہ نقطہ نظر تمام فاسٹنرز کو پینل سیون کے اندر رکھتا ہے، ایک صاف ستھرا بیرونی حصہ دیتا ہے اور بے نقاب پیچ اور سیلانٹ سے وابستہ رساو کو ہٹاتا ہے۔ SENBO ان کلپس کو سلاٹ کی گہرائی، ٹانگوں کی لمبائی، اور مواد کی موٹائی پر جہتی جانچ کے ساتھ فراہم کرتا ہے، اور پیداوار کے عمل میں مشغولیت کی طاقت کی متواتر جانچ شامل ہے۔
کلپس معیاری کے طور پر 304 سٹینلیس سٹیل سے بنائے گئے ہیں، 430 اور 201 مخصوص بجٹ کے لیے دستیاب ہیں۔ Q235B اسٹیل ہاٹ ڈِپ گیلوانائزنگ کے ساتھ بھاری ساختی کلپس کے لیے استعمال کیا جاتا ہے۔ سٹینلیس سٹیل کلپس کولڈ دبانے یا پٹی کے مواد سے مہر لگا کر تیار کیے جاتے ہیں۔ Q235B کلپس عام طور پر ہاٹ رولڈ پلیٹ سے بنائے جاتے ہیں جس کی کم از کم موٹائی 5 ملی میٹر ہوتی ہے اور طاقت اور جہتی درستگی کو برقرار رکھنے کے لیے ہائیڈرولک کولڈ پریسنگ کے ذریعے بنائی جاتی ہے۔
کلپ کی اندرونی اونچائی کا تعین پینل سلاٹ کی گہرائی سے کیا جاتا ہے۔ عام اندرونی اونچائی 2.6 ملی میٹر سے لے کر 10 ملی میٹر تک ہوتی ہے، اس کی ٹانگ کی لمبائی 7.5 ملی میٹر اور سٹینلیس سٹیل کے لیے مواد کی موٹائی 0.5 ملی میٹر سے 1.5 ملی میٹر تک ہوتی ہے۔ بولٹ کا قطر 12 ملی میٹر ہے جس کی طاقت کا درجہ کم از کم 8.8 ہے۔ کلپس کو ایپلی کیشن کے لحاظ سے دیوار پینل کلپس، چھت کے پینل کلپس، اور فرش پینل کلپس میں درجہ بندی کیا جاتا ہے۔ مواد کے لحاظ سے، انہیں سٹینلیس سٹیل کلپس اور ہاٹ ڈِپ جستی سٹیل کلپس میں تقسیم کیا گیا ہے۔
| آئٹم | پیرامیٹر / تفصیلات | حوالہ یا نوٹس |
|---|---|---|
| بنیادی مواد | 304 سٹینلیس سٹیل/Q235B ہاٹ رولڈ سٹیل | درخواست کے ذریعہ منتخب کردہ مواد |
| مواد کی موٹائی | سٹینلیس سٹیل کے لیے 0.5–1.5 ملی میٹر؛ تمام سٹیل کے اجزاء کے لیے ≥5 ملی میٹر | مصنوعات کی قسم پر منحصر ہے۔ |
| کلپ اندرونی اونچائی | 2.6–10 ملی میٹر | پینل سلاٹ سے مماثل ہونا ضروری ہے۔ |
| ٹانگ کی لمبائی | 7.5 ملی میٹر | عام طول و عرض |
| بولٹ کی تفصیلات | M12، طاقت کی کلاس ≥8.8 | ساختی کنکشن کے لیے |
| جستی موٹائی | ≥150 گرام/m² فی سائیڈ | ہاٹ ڈِپ جستی Q235B |
| پرچی مزاحمت | Δ ≤ 7.0 mm at 7.0 kN; Δ ≤ 0.5 ملی میٹر 10.0 kN پر | فی GB 15831 اور صنعت کے معیارات |
| ساختی سالمیت | 25.0 kN پر کوئی ناکامی۔ | فی GB 15831 اور صنعت کے معیارات |
| Torsional سختی | 900 N·m ٹارک پر θ ≤ 4° | دائیں زاویہ کپلرز کے لیے |
| ٹارک ٹیسٹ | ≥65 N·m پر کوئی ناکامی۔ | کلپ ٹارک مزاحمت |
مخفی کلپس کے مکینیکل تقاضے GB 15831 اور متعلقہ صنعت کے معیارات پر مبنی ہیں۔ پرچی مزاحمتی ٹیسٹوں کے لیے 7.0 kN کے بوجھ پر 7.0 ملی میٹر سے زیادہ اور 10.0 kN پر 0.5 ملی میٹر سے زیادہ کی نقل مکانی کی ضرورت نہیں ہے۔ کلپ کو 25.0 kN پر ناکام نہیں ہونا چاہئے۔ ٹورسنل سختی کے لیے 900 N·m ٹارک کے نیچے 4 ڈگری سے زیادہ کا زاویہ درکار ہوتا ہے۔ SENBO کے ذریعے ٹیسٹ کیے گئے آل اسٹیل کولڈ پریسڈ کلپس ان حدود کو پورا کرتے ہیں۔
304 سٹینلیس سٹیل کلپس کو نمک کے اسپرے کی جانچ کا نشانہ بنایا گیا ہے اور بیرونی نمائش کے لیے مناسب سنکنرن مزاحمت دکھاتے ہیں۔ ہاٹ ڈِپ گیلوانائزڈ Q235B کلپس میں کم از کم زنک کوٹنگ 150 g/m² فی سائیڈ ہوتی ہے، جو عام ماحول کے حالات میں طویل مدتی تحفظ فراہم کرتی ہے۔ مواد کا انتخاب پراجیکٹ کے ماحول سے مماثل ہونا چاہیے۔
کھڑی سیون چھتوں میں، چھپے ہوئے کلپس پینلز کو بغیر سطح کے دخول کے سپورٹ بریکٹ پر رکھتے ہیں۔ یہ چھت کے پینلز کو تھرمل توسیع اور سنکچن کے ساتھ حرکت کرنے کی اجازت دیتا ہے جبکہ کلپس پر قائم رہتے ہیں۔ نتیجہ چھت کی سطح ہے جس میں سکرو کے سوراخ نہیں ہیں، جو پانی کے داخل ہونے کے امکانات کو کم کرتا ہے اور طویل مدتی واٹر پروفنگ کو بہتر بناتا ہے۔ چھپے ہوئے کلپ کا طریقہ بڑے پیمانے پر صنعتی چھتوں کے لیے 360° کھڑے سیون سسٹم میں استعمال ہوتا ہے۔
دیوار کے پینلز کے لیے، چھپے ہوئے کلپ فاسٹنرز پینل کی سطح کو صاف رکھتے ہوئے کیلوں سے پاک تنصیب کی اجازت دیتے ہیں۔ ونڈو ٹرم اسمبلیوں میں، پوشیدہ کنکشن رنگین لیپت پینلز کے کٹے ہوئے کناروں کا احاطہ کرتا ہے، جو انہیں براہ راست بارش کے رابطے سے بچاتا ہے اور کناروں پر زنگ لگنے کے خطرے کو کم کرتا ہے۔ یہ تنصیب کا طریقہ تعمیراتی ظہور کی ضروریات کو پورا کرتا ہے۔
سپلائرز کو سٹینلیس سٹیل یا جستی سٹیل کے لیے مواد کے سرٹیفکیٹ فراہم کرنے چاہئیں۔ پرچی کی مزاحمت، ساختی سالمیت، اور ٹورسنل سختی کے لیے ٹیسٹ رپورٹس دستیاب ہونی چاہئیں اگر پروجیکٹ کی ضرورت ہو۔ سائٹ پر چیک وصول کرنے کے لیے طول و عرض، مواد کے درجے اور سطح کی حالت کی تصدیق ہونی چاہیے۔ بڑے آرڈرز کے لیے، اصل پینل پروفائل کے ساتھ منگنی کی تصدیق کے لیے نمونے کے کلپس کی جانچ کی جا سکتی ہے۔
کلپ کی اندرونی اونچائی استعمال کیے جانے والے پینل کی سلاٹ گہرائی سے مماثل ہونی چاہیے۔ پینل سلاٹ کی پیمائش کریں یا پینل مینوفیکچرر کی تفصیلات دیکھیں۔ ایک کلپ جو بہت لمبا ہے وہ مکمل مشغولیت کو روک دے گا، جب کہ جو بہت چھوٹا ہے وہ حرکت یا منقطع ہونے کی اجازت دے سکتا ہے۔
چھپے ہوئے کلپس کو مطابقت پذیر سلاٹ یا سیون پروفائل والے پینلز کے لیے ڈیزائن کیا گیا ہے۔ کھڑے سیون یا آپس میں جڑے ہوئے کناروں والے دھاتی پینل اچھی طرح کام کرتے ہیں۔ اگر سلاٹ کو صحیح طریقے سے مشین بنایا گیا ہو تو کچھ لکڑی پر مبنی پینل چھپے ہوئے کلپس بھی استعمال کر سکتے ہیں۔ ہمیشہ پینل اور کلپ سپلائرز دونوں کے ساتھ مطابقت کی تصدیق کریں۔
سٹینلیس سٹیل کے کلپس، خاص طور پر 304 گریڈ، بہتر سنکنرن مزاحمت پیش کرتے ہیں اور ساحلی یا مرطوب ماحول کے لیے ترجیح دی جاتی ہے۔ جستی سٹیل کے کلپس مضبوط ہوتے ہیں اور اکثر بھاری ساختی رابطوں کے لیے استعمال ہوتے ہیں، لیکن زنک کی کوٹنگ جارحانہ ماحول میں زیادہ دیر تک نہیں چل سکتی۔ انتخاب منصوبے کے ماحولیاتی نمائش اور لوڈ کی ضروریات پر منحصر ہے۔
ہاں، چھپے ہوئے کلپس تیز ہوا والے علاقوں میں استعمال ہوتے ہیں، خاص طور پر کھڑے سیون چھتوں کے نظام میں۔ کلپس کو ڈیزائن کے ہوا کے بوجھ کے مطابق فاصلہ رکھنا چاہیے، اور کلپ کا مواد اور موٹائی مناسب ہونی چاہیے۔ مخصوص پراجیکٹ کے لیے ونڈ اپلفٹ کا حساب لگایا جانا چاہیے۔
