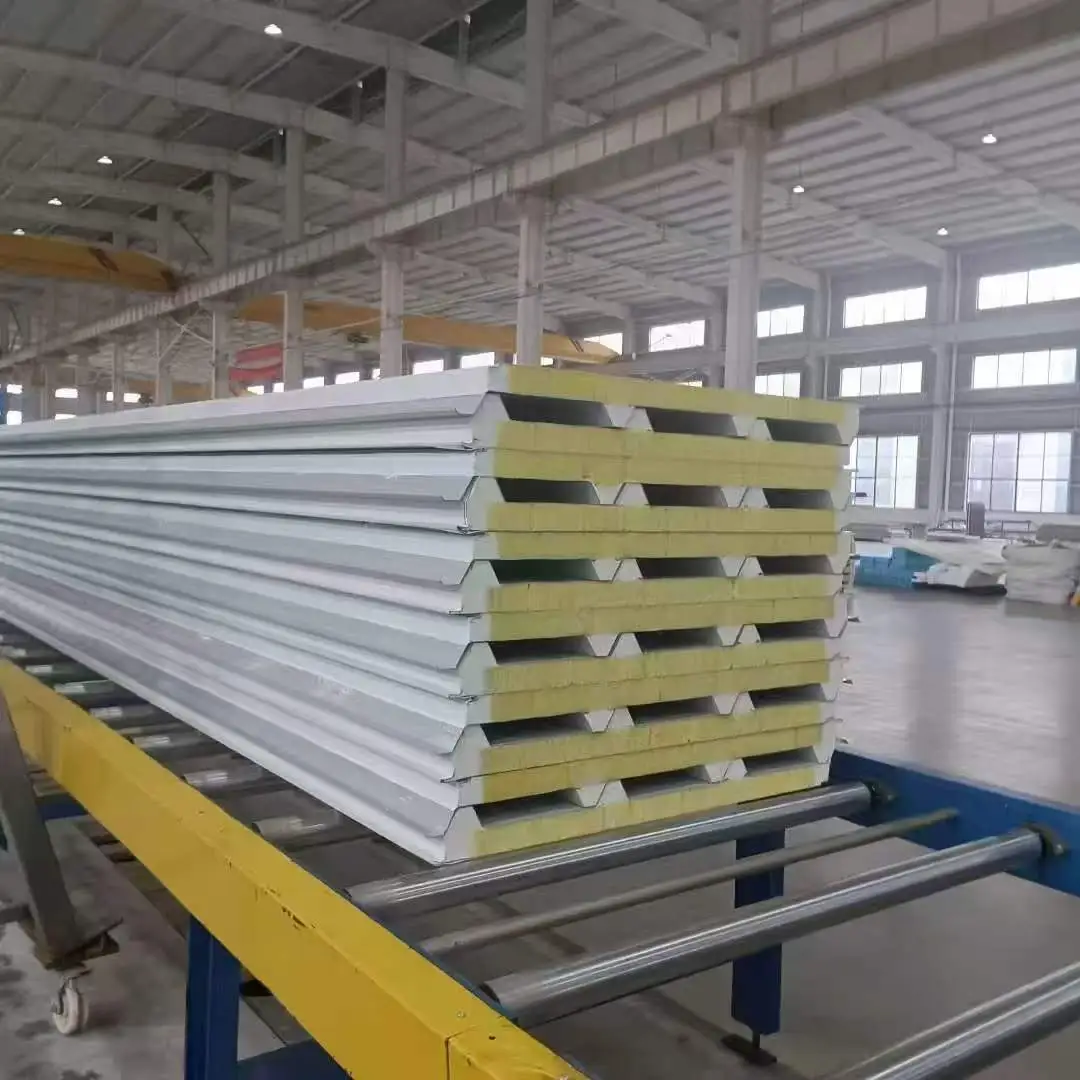

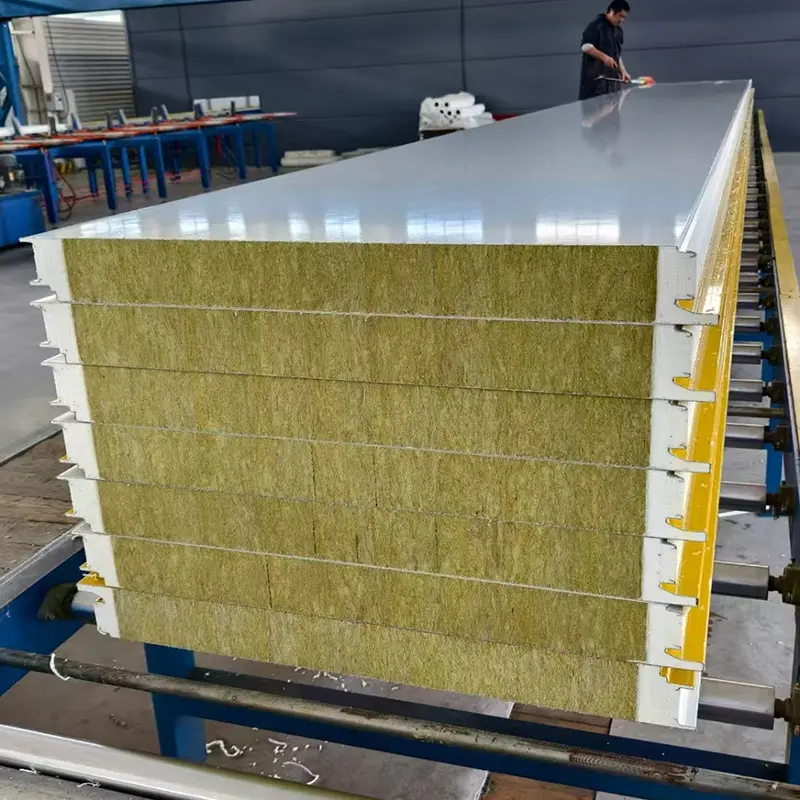

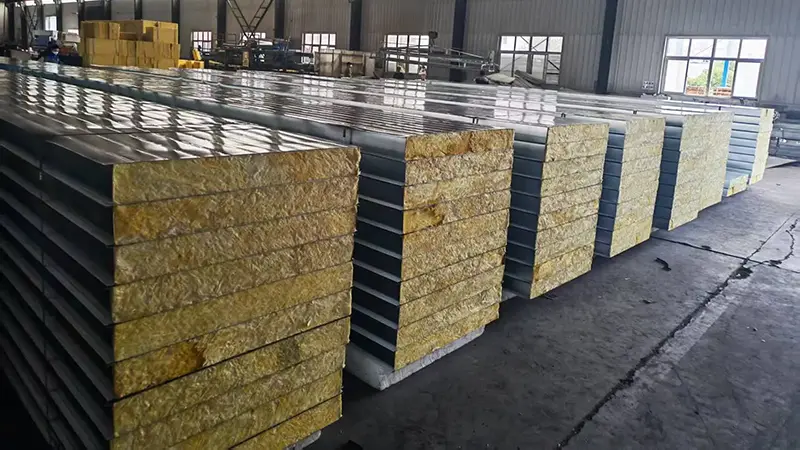

روف راک اون سینڈویچ پینلز، جنہیں دھاتی چہرے والے جامع پینل بھی کہا جاتا ہے، دو پتلی دھاتی چہرے والی چادروں پر مشتمل ہوتے ہیں جو ہلکے وزن کے بنیادی مواد سے منسلک ہوتے ہیں۔ چہرے والی چادریں عام طور پر 0.4 ملی میٹر سے 0.8 ملی میٹر موٹی ہوتی ہیں اور یہ جستی سٹیل، کلر لیپت سٹیل، Al-Zn لیپت سٹیل، یا ایلومینیم الائے ہو سکتی ہیں۔ بنیادی مواد کا انتخاب فائر سیفٹی، تھرمل موصلیت اور بجٹ کی ضروریات کی بنیاد پر کیا جاتا ہے۔ عام بنیادی اختیارات راک اون، سخت پولیوریتھین (PU)، اور پولی اسٹیرین (EPS) ہیں۔ چہرے اور کور چپکنے والے کے ساتھ جڑے ہوئے ہیں، ایک تناؤ والی جلد کی ساخت بناتے ہیں۔ دھاتی چہروں میں تناؤ اور دبانے والی قوتیں ہوتی ہیں، جب کہ کور قینچ کے دباؤ کو منتقل کرتا ہے اور چہروں کو الگ رکھتا ہے، جس کے نتیجے میں پینل کے وزن کی نسبت زیادہ لچکدار سختی ہوتی ہے۔
روف راک اون سینڈوچ پینلز عام طور پر 50 ملی میٹر سے 200 ملی میٹر موٹے ہوتے ہیں جن کی چوڑائی 900 ملی میٹر سے 1000 ملی میٹر تک ہوتی ہے۔ PU سینڈوچ پینلز کی حد 30 ملی میٹر سے 100 ملی میٹر موٹی ہے جس کی چوڑائی 1000 ملی میٹر ہے۔ EPS سینڈوچ پینل 1150 ملی میٹر یا 1200 ملی میٹر کی موثر چوڑائی کے ساتھ 50 ملی میٹر سے 250 ملی میٹر موٹی تک دستیاب ہیں۔ پینل کی لمبائی عام طور پر 12,000 ملی میٹر تک ہوتی ہے، اور اپنی مرضی کی لمبائی پروجیکٹ کی ضروریات کے مطابق تیار کی جا سکتی ہے۔
| کارکردگی کا اشارہ | Polyurethane (PU) کور | راک اون کور | پولیسٹیرین (EPS) کور | معیاری حوالہ |
|---|---|---|---|---|
| کور کثافت | ≥30 کلوگرام/m³ | ≥100 کلوگرام/m³ | ≥18 کلوگرام/m³ | JC/T 868/869/689 |
| تھرمل چالکتا | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | محیطی درجہ حرارت پر ماپا جاتا ہے۔ |
| بانڈ کی طاقت | ≥0.09 ایم پی اے | >0.06 ایم پی اے | >0.1 ایم پی اے | چہرے اور کور کے درمیان |
| دہن کی کارکردگی | کلاس B1 | کلاس A (غیر آتش گیر) | کلاس B2 | جی بی 8624 |
| آگ مزاحمت کی درجہ بندی | متعین نہیں ہے۔ | موٹائی کے لیے ≥60 منٹ ≥80 ملی میٹر | متعین نہیں ہے۔ | فائر ٹیسٹ کے ذریعے تصدیق شدہ |
| لچکدار بوجھ کی صلاحیت | L₀/200 پر ≥0.5 kN/m | L₀/250 پر ≥0.5 kN/m | L₀/250 پر ≥0.5 kN/m | انحراف کی حد |
| عام موٹائی | 30-100 ملی میٹر | 50-200 ملی میٹر | 50-250 ملی میٹر | مرضی کے مطابق |
| موثر چوڑائی | 1000 ملی میٹر | 900-1000 ملی میٹر | 1150–1200 ملی میٹر | معیاری چوڑائیاں |
پینل آئی بیم کی طرح برتاؤ کرتا ہے۔ دھات کے چہرے فلینجز کے طور پر کام کرتے ہیں، تناؤ اور دبانے والے دباؤ کو لے جاتے ہیں۔ کور ویب کے طور پر کام کرتا ہے، قینچ کی قوتوں کو منتقل کرتا ہے۔ کور کی موٹائی میں اضافہ اہم وزن میں اضافہ کیے بغیر لچکدار سختی کو بڑھاتا ہے کیونکہ بنیادی کثافت کم ہے۔ تینوں بنیادی اقسام کے لیے مخصوص انحراف کی حد کے تحت 0.5 kN/m کی کم از کم لچکدار بوجھ کی گنجائش کو پورا کرنا ضروری ہے۔ راک اون اور EPS پینلز L₀/250 پر ٹیسٹ کیے جاتے ہیں، جبکہ PU پینلز L₀/200 پر ٹیسٹ کیے جاتے ہیں۔
بانڈ کی طاقت کی ضروریات بنیادی قسم کے لحاظ سے مختلف ہوتی ہیں۔ EPS پینلز کو 0.1 MPa سے زیادہ بانڈ کی طاقت، PU پینلز کم از کم 0.09 MPa، اور 0.06 MPa سے زیادہ راک اون پینلز کی ضرورت ہوتی ہے۔ چھلکے کی جانچ کے دوران، چہرے پر بچ جانے والے بنیادی مواد کو یکساں طور پر تقسیم کیا جانا چاہیے اور کم از کم 85% بانڈڈ ایریا کا احاطہ کرنا چاہیے۔ یہ ضرورت اس بات کی تصدیق کرنے میں مدد کرتی ہے کہ چہرے اور کور ایک اکائی کے طور پر کام کرتے رہتے ہیں۔
آگ کے رویے کا تعین بنیادی طور پر کور سے ہوتا ہے۔ راک اون کور غیر آتش گیر ہیں اور جب موٹائی 80 ملی میٹر یا اس سے زیادہ ہو تو کم از کم 60 منٹ کی آگ مزاحمتی درجہ بندی فراہم کرتے ہیں۔ PU کور کلاس B1 شعلہ retardant درجہ بندی تک پہنچ سکتے ہیں۔ EPS کور کو کلاس B2 کا درجہ دیا گیا ہے اور یہ ان علاقوں تک محدود ہیں جہاں آگ سے حفاظت کے کم تقاضے ہیں۔ پروجیکٹ فائر کوڈز کو بنیادی انتخاب کی رہنمائی کرنی چاہیے۔
PU کور سب سے کم تھرمل چالکتا 0.027 W/(m·K) یا اس سے کم پیش کرتے ہیں، اس کے بعد EPS 0.041 W/(m·K) اور راک اون 0.045 W/(m·K) پر ہے۔ انتخاب میں موصلیت کے اہداف، آگ کی درجہ بندی، اور بجٹ میں توازن ہونا چاہیے۔ دی گئی موصلیت کی ضرورت کے لیے، PU پینلز EPS یا راک اون پینلز سے پتلے ہو سکتے ہیں۔
راک اون کور پینل ان عمارتوں کے لیے موزوں ہیں جن کے لیے غیر آتش گیر لفافے کے مواد کی ضرورت ہوتی ہے، جیسے کہ آگ کے زیادہ خطرہ والے صنعتی پلانٹس، عوامی عمارتیں، کلین رومز، اور ایسے علاقے جہاں فائر کوڈز کلاس A کے مواد کو لازمی قرار دیتے ہیں۔ وہ اچھی آواز جذب بھی فراہم کرتے ہیں، جو شور والے ماحول میں مفید ہے۔
PU کور پینل ان منصوبوں کے لیے موزوں ہیں جہاں محدود موٹائی کے اندر زیادہ سے زیادہ تھرمل موصلیت کی ضرورت ہوتی ہے، جیسے کولڈ اسٹوریج، درجہ حرارت پر قابو پانے والے گودام، اور توانائی کی بچت والی عمارتیں۔ ان کی B1 فائر ریٹنگ انہیں بہت سی ایپلی کیشنز میں قابل قبول بناتی ہے، لیکن مقامی فائر ریگولیشنز کی تصدیق ہونی چاہیے۔

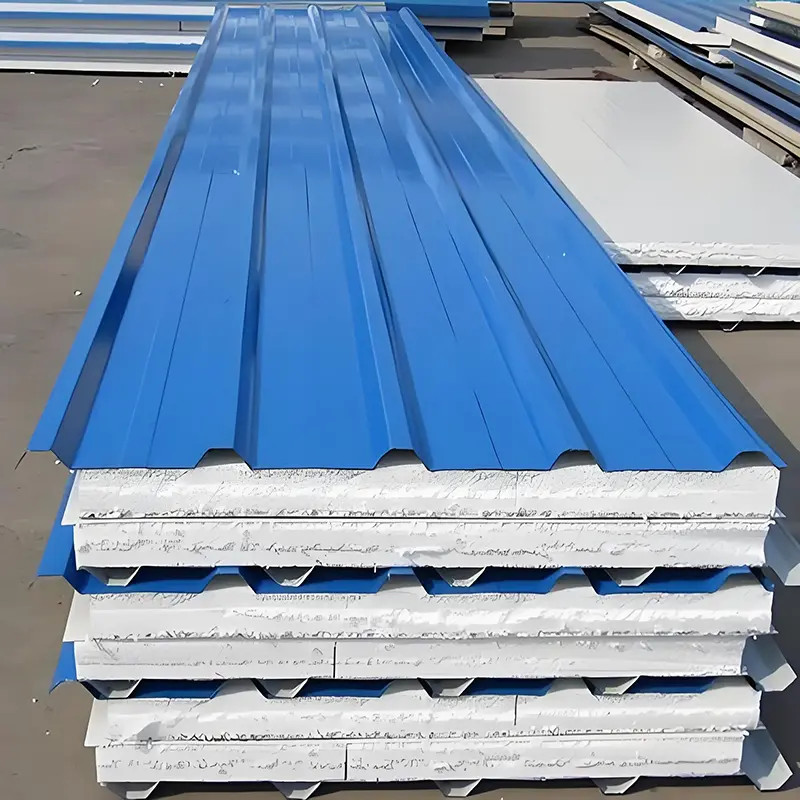

ای پی ایس کور پینل کم فائر سیفٹی ضروریات والی عمارتوں کے لیے ایک اقتصادی آپشن ہیں، جیسے کہ عارضی ڈھانچے، زرعی عمارتیں، اور کچھ گودام۔ وہ کم قیمت پر اچھی موصلیت فراہم کرتے ہیں، لیکن ان کی B2 درجہ بندی مقبوضہ یا زیادہ خطرے والے علاقوں میں استعمال کو محدود کرتی ہے۔
راک اون تینوں میں سے واحد غیر آتش گیر آپشن ہے اور سب سے زیادہ آگ کے خلاف مزاحمت فراہم کرتا ہے۔ PU B1 حاصل کر سکتا ہے، جبکہ EPS B2 ہے۔ سخت فائر کوڈ والی عمارتوں کے لیے، عام طور پر راک اون کی ضرورت ہوتی ہے۔
جی ہاں، سینڈوچ پینل دیواروں اور چھتوں دونوں کے لیے استعمال کیے جا سکتے ہیں، لیکن چھت کے پینلز کو اضافی خصوصیات کی ضرورت ہو سکتی ہے جیسے کہ مضبوط پروفائلز، بہتر نکاسی کا ڈیزائن، اور ہوا کی بلندی کے خلاف مزاحمت۔ مینوفیکچرر کے ساتھ تصدیق کریں کہ منتخب کردہ پینل چھت کے بوجھ کی ضروریات کو پورا کرتا ہے۔
PU بہتر تھرمل موصلیت فی یونٹ موٹائی اور اعلی بانڈ کی طاقت پیش کرتا ہے، لیکن اس کی قیمت زیادہ ہے۔ EPS ہلکا اور سستا ہے۔ اگر موصلیت کے اہداف کو ایک موٹے EPS پینل سے پورا کیا جا سکتا ہے، تو یہ زیادہ اقتصادی انتخاب ہو سکتا ہے۔ تھرمل حسابات کو فیصلے کی رہنمائی کرنی چاہئے۔
متعلقہ معیارات میں دھاتی چہرے والے پولی یوریتھین سینڈوچ پینلز کے لیے JC/T 868، دھاتی چہرے والے راک اون سینڈوچ پینلز کے لیے JC/T 869، اور دھاتی چہرے والے پولی اسٹیرین سینڈوچ پینلز کے لیے JC/T 689 شامل ہیں۔ پروجیکٹ کی وضاحتیں اور قبولیت کے معیار کو ان دستاویزات کا حوالہ دینا چاہیے۔
