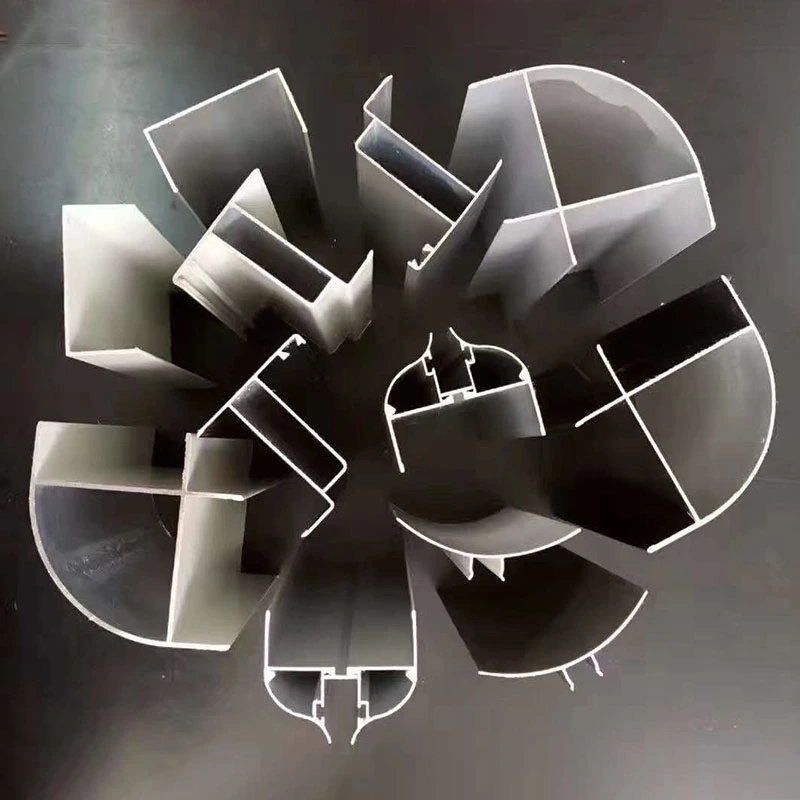

کلین روم ایلومینیم کے لوازمات، جو کلین روم ایلومینیم پروفائلز کے نام سے بھی جانا جاتا ہے، خصوصی اجزاء ہیں جو کنٹرول شدہ ماحول کے انکلوژر سسٹم کے لیے ڈیزائن کیے گئے ہیں۔SENBO تعمیراتی موادجہتی درستگی، سطح کی صفائی، اور ماڈیولر مطابقت پر توجہ کے ساتھ، ان پروفائلز کو اپنے کلین روم پینل اور آلات کی حد کے حصے کے طور پر فراہم کرتا ہے۔
پروفائلز 6063-T5 ایلومینیم-میگنیشیم-سلیکون مرکب سے تیار کیے گئے ہیں جو اعلی درجہ حرارت کے اخراج کا استعمال کرتے ہوئے ہیں۔ سطح کی تکمیل میں انوڈائزنگ، الیکٹروفوریٹک کوٹنگ، اور پاؤڈر کوٹنگ شامل ہیں، ہر ایک کو سنکنرن مزاحمت کے لیے منتخب کیا گیا ہے اور ایک ہموار، غیر دھول پیدا کرنے والی تکمیل۔ معیاری پروفائل کی لمبائی 6 میٹر فی ٹکڑا ہے، اپنی مرضی کے مطابق کٹنگ اور غیر معیاری وضاحتیں دستیاب ہیں۔
فنکشنل طور پر، پروڈکٹ سیریز چار اہم زمروں کا احاطہ کرتی ہے: فریم کنکشن پروفائلز (I-profiles، H-profiles، T-profiles)، سیلنگ اور فنشنگ پروفائلز (U-چینلز، اینگل پروفائلز، اندرونی اور بیرونی ریڈیئسڈ پروفائلز)، دروازے اور کھڑکیوں کے پروفائلز (دروازے کے فریم، دروازے کے پتوں کے حصے، کھڑکی کے فریم)، اور پروفائلز (سیلنگ) "شراب کا گلاس" معطلی بیم)۔
بنیادی مواد 6063-T5 ایلومینیم مرکب ہے، جو طاقت، سختی، اور سنکنرن مزاحمت کا اچھا توازن پیش کرتا ہے۔ تناؤ کی طاقت 150 سے 350 MPa تک ہوتی ہے۔ انوڈائزنگ ایک سخت، لباس مزاحم سطح پیدا کرتی ہے جو صاف کرنا آسان ہے اور ذرات نہیں بہاتی۔ پاؤڈر کوٹنگ رنگوں کی ایک وسیع رینج میں دستیاب پائیدار تکمیل فراہم کرتی ہے، جبکہ الیکٹروفوریٹک کوٹنگ پیچیدہ پروفائلز پر بھی یکساں کوریج فراہم کرتی ہے۔
سطح کے تمام علاج کو کم ذرہ پیدا کرنے اور عام جراثیم کش ادویات کے خلاف مزاحمت کے لیے کلین روم کی ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے۔ ایلومینیم مرکب خود غیر زہریلا، بو کے بغیر، اور نمی اور مولڈ کی نشوونما کے خلاف مزاحم ہے، جس کا مظاہرہ الیکٹرانکس، فارماسیوٹیکل، اور فوڈ انڈسٹری کلین رومز میں طویل مدتی استعمال کے ذریعے کیا گیا ہے۔
صنعت کے معیارات اور سپلائر پروڈکٹ کے ڈیٹا سے مرتب کردہ، مندرجہ ذیل جدول عام پروفائل زمروں کے لیے نمائندہ وضاحتیں درج کرتا ہے۔
| زمرہ | نمائندہ وضاحتیں / ماڈل | تفصیل |
|---|---|---|
| بیس میٹریل گریڈ | 6063-T5 ایلومینیم کھوٹ | المگ-سی کھوٹ؛ اعلی طاقت، اچھی جفاکشی، سنکنرن مزاحم |
| ایلومینیم چینل | 50/75/100 سیریز چینل | اونچائی: 36.5 / 25 / 45 / 40 ملی میٹر؛ موٹائی: 0.8-1.5 ملی میٹر |
| ایلومینیم زاویہ | 25×25/35×35/40×40/50×50 ملی میٹر | اندرونی اور بیرونی زاویہ؛ دستیاب مختلف وضاحتیں |
| اندرونی رداس ایلومینیم | R50/R75/R100 | رداس کی وضاحتیں؛ پیویسی پلاسٹک بیس کے ساتھ جوڑا |
| آئی بیم ایلومینیم | 50/75/100 سیریز I-Beam | کلین روم پینل فریمنگ (کیلز) کو جوڑنے کے لیے استعمال کیا جاتا ہے |
| ونڈو فریم ایلومینیم | 50/75 سیریز ونڈو فریم | شیشے کی کھڑکی کے فریموں کو محفوظ بنانے کے لیے |
| ایف ایف یو کیل | 50/75/100 سیریز | ٹی کے سائز کا ایلومینیم کھوٹ؛ چھت کی معطلی کے نظام میں استعمال کیا جاتا ہے |
| سطح کا علاج | Anodizing / پاؤڈر کوٹنگ / Electrophoresis | مرضی کے مطابق رنگ؛ سنکنرن مزاحم، غیر دھول پیدا کرنے والا |
| لمبائی | 6 میٹر فی ٹکڑا | کٹ سے لمبائی اور غیر معیاری حسب ضرورت کی حمایت کرتا ہے۔ |
| ایگزیکٹو سٹینڈرڈ | GB/T 23932-2009 | جہتی رواداری، کیمیائی ساخت، اور مکینیکل خصوصیات قومی معیارات پر پورا اترتی ہیں۔ |
کلین روم ایلومینیم کے لوازمات ایک ماڈیولر تصور کے ارد گرد ڈیزائن کیے گئے ہیں، جس میں آفاقی خصوصیات جیسے 40، 50، اور 75 سیریز ہیں۔ کنکشن سلاٹ کی چوڑائی اور سوراخ کی جگہیں صنعت کے معیاری طول و عرض کی پیروی کرتی ہیں، اور سلاٹ کی چوڑائی کی رواداری کو عام طور پر ±0.2 ملی میٹر کے اندر کنٹرول کیا جاتا ہے۔ یہ مختلف اجزاء کے درمیان تیز اور سخت اسمبلی کو یقینی بناتا ہے۔ فیکٹری اسمبلی کی تصدیق میں کنکشن کی سختی، جہتی ہم آہنگی، اور سیلنگ ڈھانچے کی مطابقت کی جانچ شامل ہے، تاکہ پروفائلز انسٹالیشن کے بعد مداخلت یا غلط طریقے سے نہ ہوں۔
صفائی کے سخت تقاضوں کے ساتھ ماحول میں، جیسے سیمی کنڈکٹر کلین رومز اور فارماسیوٹیکل GMP ورکشاپس، دیوار سے دیوار اور دیوار سے چھت کے جنکشنز کو 50 ملی میٹر کے رداس (R50) کے ساتھ ایلومینیم کے کھوٹ کے ساتھ ختم کیا جاتا ہے۔ خمیدہ پروفائل 90 ڈگری کے زاویوں کو ختم کرتا ہے، جو دھول کے جمع ہونے کو کم کرتا ہے اور صفائی اور جراثیم کشی کو آسان بناتا ہے۔ ہموار منتقلی ہوا کے بہاؤ کی ہنگامہ خیزی کو بھی کم کرتی ہے، جو اہم زونوں میں یک طرفہ لیمینار ہوا کے بہاؤ کو محفوظ رکھنے میں مدد کرتی ہے۔ کونے کے اجزاء کو بلائنڈ rivets کا استعمال کرتے ہوئے دیوار کے پینل پر محفوظ کیا جاتا ہے، جو ویلڈنگ سے منسلک ذرات کی آلودگی کے بغیر تیزی سے تنصیب کی اجازت دیتا ہے۔
FFU (فین فلٹر یونٹ) گرڈ فریم ورک کلین روم سیلنگ سسٹم کے لیے بنیادی ڈھانچہ جاتی معاونت ہے۔ اس میں معیاری کنیکٹرز (دو طرفہ، تین طرفہ، چار طرفہ، وغیرہ) کے ساتھ جمع ہونے والے اعلی طاقت والے ٹی کے سائز کے ایلومینیم کھوٹ پروفائلز کا استعمال کیا گیا ہے۔ 6063-T5 الائے سسٹم کو ہلکا پھلکا لیکن مضبوط رکھتا ہے، اور پروفائل کراس سیکشن میں یوٹیلیٹی روٹنگ کے لیے وقف کردہ چینلز شامل ہیں۔ کنیکٹر سنکنرن مزاحمت کے لئے جستی ہیں۔ معیاری گرڈ ماڈیولز کا اندرونی افتتاح 1180×580 ملی میٹر ہوتا ہے، جو FFU تنصیب کی ضروریات سے میل کھاتا ہے۔
معطلی کے نظام میں بوجھ برداشت کرنے کی صلاحیت کے لیے 30% حفاظتی مارجن شامل ہے۔ ہینگر کا فاصلہ 1200 ملی میٹر کے اندر برقرار رکھا جاتا ہے، اور فریم لیولنگ کو 1 ملی میٹر فی میٹر سے کم کی برداشت پر رکھا جاتا ہے۔ روایتی ویلڈڈ فریموں کے مقابلے میں، یہ پہلے سے جمع شدہ طریقہ تعمیراتی وقت میں 30% سے زیادہ کمی کرتا ہے اور بعد میں دیکھ بھال کی کارکردگی کو 50% تک بہتر بناتا ہے۔
انوڈائزنگ یا پاؤڈر کوٹنگ کے بعد، ان پروفائلز کی سطحیں ہموار، گڑبڑ سے پاک اور دھول کے چپکنے کے لیے مزاحم ہوتی ہیں۔ پہلے سے انجینیئرڈ گرووز غیر دھاتی اجزاء جیسے سیلنگ سٹرپس، پی وی سی کیپس، اور پلاسٹک کارنر گارڈز کی تنصیب کی اجازت دیتے ہیں، جو ڈسٹ پروفنگ اور ایئر ٹائٹنس کو بڑھاتے ہیں۔ ایلومینیم مرکب مواد خود غیر زہریلا، بو کے بغیر، سنکنرن مزاحم، اور نمی پروف ہے، جس میں متعدد صنعتوں میں کلین روم کے ماحول میں طویل مدتی کارکردگی ثابت ہوتی ہے۔
1. قابل اعتماد مادی خصوصیات۔6063-T5 ایلومینیم مرکب یکساں ساخت اور 150–350 MPa کی تناؤ کی طاقت فراہم کرتا ہے۔ عام کلین روم کے حالات میں ڈیزائن سروس کی زندگی کم از کم 15 سال ہے۔
2. سخت اسمبلی کے لئے عین مطابق رواداری۔سلاٹ چوڑائی رواداری ±0.2 ملی میٹر کے اندر برقرار رکھی جاتی ہے۔ ماڈیولر ڈیزائن اور معیاری انٹرفیس تکمیلی مواد جیسے کلین روم پینلز اور سیلنگ سٹرپس کے ساتھ سخت فٹ کو یقینی بناتے ہیں۔
3. ہموار، غیر دھول پیدا کرنے والی سطح۔سطح کے علاج بشمول انوڈائزنگ، الیکٹروفورسس، اور پاؤڈر کوٹنگ ایک ہموار، غیر غیر محفوظ فنش تیار کرتے ہیں جو سنکنرن سے مزاحم اور صاف کرنے میں آسان ہے۔ یہ کم ذرہ رہائی کے لیے کلین روم کی ضروریات کو پورا کرتا ہے۔
4. جامع مصنوعات کی حد۔اس سیریز میں چینل پروفائلز، اینگل پروفائلز، ریڈیوسڈ کارنر پروفائلز، دروازے اور کھڑکی کے فریم، اور FFU گرڈ سسٹم شامل ہیں۔ اپنی مرضی کے طول و عرض اور خصوصی شکلیں درخواست پر تیار کی جاسکتی ہیں۔
5. ماڈیولر اسمبلی اور دوبارہ قابل استعمال۔پروفائلز کو بولڈ کنکشن اور rivets کا استعمال کرتے ہوئے جمع کیا جاتا ہے، ویلڈنگ کی ضرورت کو ختم کرتے ہوئے. جب ترتیب میں تبدیلی کی ضرورت ہو تو یہ تیزی سے انسٹالیشن، جدا کرنے، اور دوبارہ استعمال کے قابل بناتا ہے۔
وال پینل کنکشن کے لیے:I-beam اور H-beam پروفائلز کو پینلز کے درمیان انٹرمیڈیٹ کنیکٹر کے طور پر استعمال کیا جاتا ہے۔ تصدیق کریں کہ پروفائل سلاٹ کی چوڑائی تنصیب سے پہلے پینل کے کنارے کی موٹائی سے ملتی ہے۔ خلاء سے بچنے کے لیے فاسٹنرز کو یکساں طور پر سخت کریں۔
کونے کی تکمیل کے لیے:دھول کے جال کو ختم کرنے کے لیے دیوار سے دیوار اور دیوار سے چھت کے جنکشن پر R50 یا اس سے بڑے رداس پروفائلز کا استعمال کریں۔ صاف ظاہری شکل اور ذرات کی آلودگی کو کم کرنے کے لیے پیچ کے اوپر بلائنڈ rivets کی سفارش کی جاتی ہے۔
FFU گرڈ کی چھتوں کے لیے:اس بات کو یقینی بنائیں کہ ہینگر کا فاصلہ 1200 ملی میٹر سے زیادہ نہ ہو اور فریم 1 ملی میٹر فی میٹر کے اندر برابر ہو۔ FFU ماڈیولز کے لیے 1180×580 mm کی گرڈ اوپننگ معیاری ہے، لیکن حسب ضرورت سائز کو ایڈجسٹ کیا جا سکتا ہے۔
دروازے اور کھڑکی کے فریموں کے لیے:ایسے پروفائلز کو منتخب کریں جو کلین روم پینل کی موٹائی سے مماثل ہوں۔ تصدیق کریں کہ سگ ماہی کی نالی مطلوبہ گسکیٹ یا سیلنٹ کے ساتھ مطابقت رکھتی ہے۔ تنصیب کے بعد، چیک کریں کہ دروازہ یا کھڑکی بغیر کسی بائنڈنگ کے آسانی سے چلتی ہے۔
1.الیکٹرانکس اور سیمی کنڈکٹر کلین روم: دیوار کے پینلز اور چھتوں کے ساتھ ساتھ FFU گرڈ سیلنگ سسٹم کے لیے کنکشن اور فکسیشن۔
2.بایو فارماسیوٹیکل جی ایم پی سہولیات: اندرونی اور بیرونی کونوں کو سیل کرنے کے لیے R50 ریڈیوزڈ کارنر پروفائلز، دھول سے پھنسنے والے ڈیڈ زونز کو ختم کرنے کے لیے۔
3.ہسپتال کے آپریٹنگ روم اور آئی سی یو وارڈز: دروازے اور کھڑکی کے فریموں کی تنصیب، اور ایئر ٹائٹ سیلنگ ایپلی کیشنز۔
4.فوڈ پروسیسنگ کلین روم: کلین روم پینل کنکشن، فلور چینل سیلنگ، اور سیلنگ گرڈ کی تنصیب۔
5.لیبارٹری کلین زونز: فریم ورک اسمبلی، یوٹیلیٹی لائن انٹیگریشن، اور سیلنگ۔
دواسازی کی GMP سہولیات کے لیے، عام طور پر انوڈائزڈ یا پاؤڈر لیپت فنشز کا استعمال کیا جاتا ہے کیونکہ وہ غیر غیر محفوظ، صاف کرنے میں آسان اور عام جراثیم کش ادویات کے خلاف مزاحم ہوتے ہیں۔ الیکٹروفوریٹک کوٹنگ کو پیچیدہ شکلوں والے پروفائلز کے لیے مخصوص کیا جا سکتا ہے جہاں یکساں کوریج ضروری ہے۔
ریڈیوسڈ کارنر پروفائلز کو عام طور پر بلائنڈ rivets کا استعمال کرتے ہوئے محفوظ کیا جاتا ہے۔ یہ طریقہ ویلڈنگ سے وابستہ گرمی، دھوئیں اور ذرات کی آلودگی سے بچتے ہوئے ایک محفوظ کنکشن فراہم کرتا ہے۔ rivets اندر سے نصب کیے جاتے ہیں، ایک ہموار بیرونی سطح کو چھوڑ کر صاف کرنا آسان ہے.
جی ہاں معیاری لمبائی 6 میٹر ہے، لیکن پروفائلز کو فیکٹری میں مخصوص لمبائی میں کاٹا جا سکتا ہے۔ غیر معیاری کراس سیکشنز بھی حسب ضرورت اخراج ڈیز کا استعمال کرتے ہوئے تیار کیے جاسکتے ہیں، کم از کم آرڈر کی مقدار اور لیڈ ٹائم کے لحاظ سے۔
زیادہ تر کلین روم پینل بنانے والے اپنے پینلز کو انڈسٹری کے معیاری پروفائل سلاٹ کی چوڑائی سے ملنے کے لیے ڈیزائن کرتے ہیں۔ آرڈر کرنے سے پہلے، تصدیق کریں کہ پینل کے کنارے کی موٹائی اور پروفائل سلاٹ کی چوڑائی مطابقت رکھتی ہے۔ ہماری تکنیکی ٹیم تصدیق کے لیے جہتی ڈرائنگ اور نمونے فراہم کر سکتی ہے۔
FFU گرڈ سسٹم کو متوقع بوجھ سے زیادہ 30% حفاظتی مارجن کے ساتھ ڈیزائن کیا گیا ہے، جس میں FFU یونٹس کا وزن، چھت کے پینلز اور کوئی بھی سروس بوجھ شامل ہے۔ ہینگر کی جگہ کو 1200 ملی میٹر کے اندر برقرار رکھا جاتا ہے تاکہ بوجھ کو یکساں طور پر تقسیم کیا جا سکے۔ بوجھ کے مخصوص حسابات کے لیے، براہ کرم ہماری انجینئرنگ ٹیم کو FFU وزن اور چھت کی ترتیب فراہم کریں۔
Tianjin SENBO بلڈنگ میٹریلز ٹیکنالوجی کمپنی، لمیٹڈ کلین روم ایلومینیم کے لوازمات، کلین روم کے دروازے، پولی اسٹیرین کلین روم پینلز، اور دیگر دھاتی لفافے کی مصنوعات بنانے والی کمپنی ہے۔ ہمارا پروڈکشن بیس جِنگہائی اکنامک ڈویلپمنٹ زون، تیانجن، چین میں واقع ہے، جو خودکار پروڈکشن لائنوں اور چار مراحل کے معیار کے معائنہ کے عمل سے لیس ہے۔ ہماری فیکٹری، سرٹیفیکیشنز، ٹیسٹنگ کی صلاحیتوں، اور پروجیکٹ کے حوالہ جات کے بارے میں مزید معلومات کے لیے، براہ کرم ہمارا ملاحظہ کریںہمارے بارے میںصفحہ یاہماری انجینئرنگ ٹیم سے رابطہ کریں۔.
